Schritt 2: Entfernen Sie das Controller-Modul
Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse
entfernen.
1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden.
2. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab.
3. Lösen Sie den Haken- und Schlaufenriemen, mit dem die Kabel am Kabelführungsgerät befestigt sind, und
ziehen Sie dann die Systemkabel und SFPs (falls erforderlich) vom Controller-Modul ab, um zu verfolgen,
wo die Kabel angeschlossen waren.
Lassen Sie die Kabel im Kabelverwaltungs-Gerät so, dass bei der Neuinstallation des
Kabelverwaltungsgeräts die Kabel organisiert sind.
4. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite.

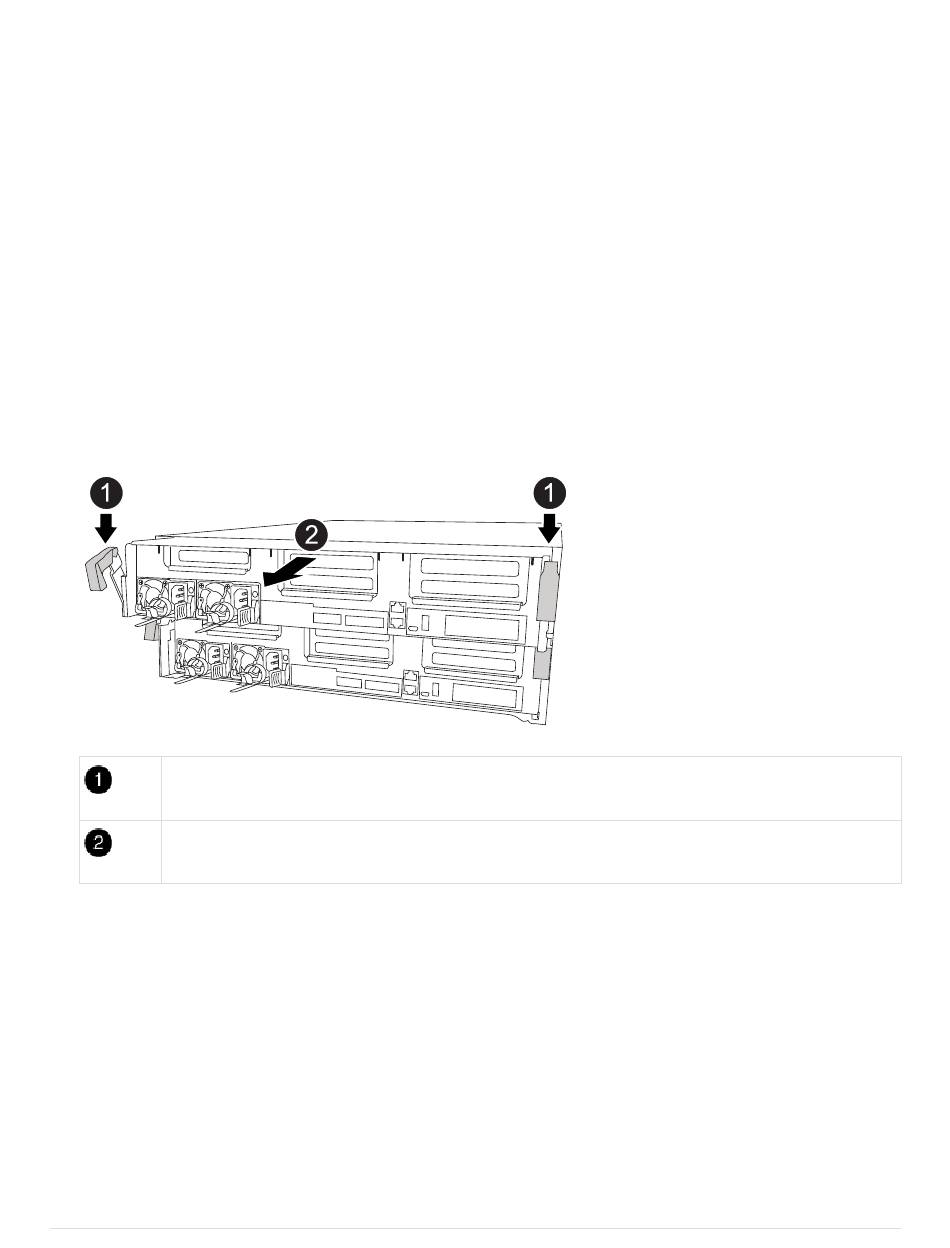

5. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig
nach unten.
Das Controller-Modul wird leicht aus dem Chassis entfernt.
Verriegelungsriegel
Der Controller bewegt sich leicht aus dem Chassis
6. Schieben Sie das Controller-Modul aus dem Gehäuse.
Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem
Gehäuse schieben.
7. Stellen Sie das Controller-Modul auf eine stabile, flache Oberfläche.
Schritt 3: Ersetzen Sie die RTC-Batterie
Sie müssen den RTC-Akku im Controller-Modul finden und anschließend die einzelnen Schritte befolgen. Die
Position des RTC-Akkus finden Sie in der FRU-Karte im Controller-Modul.
Sie können die RTC-Batterie mit den folgenden Animationen, Abbildungen oder den schriftlichen Schritten
ersetzen.
