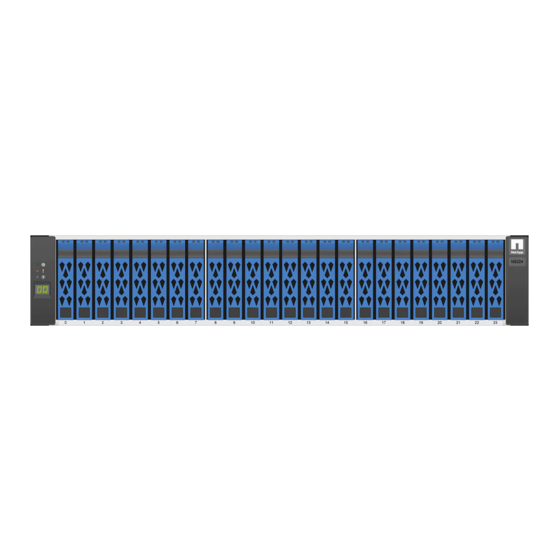

NetApp NS224 Installationsanleitung
NetApp NS224 Installationsanleitung

NetApp NS224 Installationsanleitung

Kabel-shelf für hot-add

Werbung

Kabel-Shelf für Hot-Add
Install and maintain
NetApp
July 26, 2024
This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/ns224/cable-overview-hot-
add-shelf.html on July 26, 2024. Always check docs.netapp.com for the latest.

Werbung

loading

Inhaltszusammenfassung für NetApp NS224

  • Seite 1 Kabel-Shelf für Hot-Add Install and maintain NetApp July 26, 2024 This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/ns224/cable-overview-hot- add-shelf.html on July 26, 2024. Always check docs.netapp.com for the latest.
  • Seite 2 NS224-Shelfs.........
  • Seite 3 ◦ Die folgende Abbildung hilft Ihnen bei der physischen Identifizierung der Shelf-Ports NSM100, e0a und e0b. Ein NS224-Shelf enthält zwei NSM100-Module. Das obere Modul befindet sich in Steckplatz A (NSM A) und das untere Modul in Steckplatz B (NSM B).
  • Seite 4 ◦ Die NSM Shelf- und Laufwerk-Firmware sollte bei Bedarf automatisch aktualisiert werden. Firmware-Updates können bis zu 30 Minuten dauern. Shelf zu AFF Systemen verkabeln – NS224-Shelfs Sie verkabeln jedes NS224-Shelf, das Sie im laufenden Betrieb hinzufügen, so dass jedes Shelf über zwei Verbindungen mit jedem Controller im HA-Paar verfügt.
  • Seite 5 Kabeleinschub zu AFF A1K Bei laufendem Betrieb können Sie bis zu drei zusätzliche NS224 Shelfs (also insgesamt vier Shelfs) zu einem AFF A1K HA-Paar hinzufügen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices". • Sie müssen die entsprechenden Verfahren in abgeschlossen haben "Bereiten Sie das Hot-Add eines...
  • Seite 6 2. Wenn das NS224-Shelf das dritte NS224-Shelf im HA-Paar mit drei RoCE-fähigen I/O-Modulen pro Controller ist, führen Sie die folgenden Teilschritte durch. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Verkabeln Sie das Shelf NSM A-Port e0a mit Controller A, Steckplatz 9, Port A (e9a).
  • Seite 7 In der folgenden Abbildung ist die Verkabelung des dritten Shelf im HA-Paar mit vier RoCE- fähigen I/O-Modulen pro Controller hervorgehoben: 4. Wenn das NS224-Shelf, das Sie beim Hinzufügen verwenden, das vierte NS224-Shelf im HA-Paar mit vier RoCE-fähigen I/O-Modulen pro Controller ist, führen Sie die folgenden Teilschritte durch.
  • Seite 8 5. Überprüfen Sie mit "Active IQ Config Advisor". Wenn Verkabelungsfehler auftreten, befolgen Sie die entsprechenden Korrekturmaßnahmen. Was kommt als Nächstes? Wenn Sie die automatische Laufwerkszuweisung als Teil der Vorbereitung für dieses Verfahren deaktiviert haben, müssen Sie manuell die Laufwerkseigentümer festlegen und die automatische Laufwerkszuweisung ggf.
  • Seite 9 Schritte 1. Wenn Sie während des laufenden Betriebs ein Shelf mit einem Satz RoCE-fähiger Ports (ein RoCE- fähiges I/O-Modul) in jedem Controller-Modul hinzufügen, und dies das einzige NS224-Shelf in Ihrem HA-Paar ist, führen Sie die folgenden Teilschritte durch. Andernfalls fahren Sie mit dem nächsten Schritt fort.
  • Seite 10 2. Wenn Sie ein oder zwei Shelfs mit zwei Sets von RoCE-fähigen Ports (zwei RoCE-fähige I/O-Module) in jedem Controller-Modul im laufenden Betrieb hinzufügen, füllen Sie die entsprechenden Teilschritte aus. Bei diesem Schritt wird davon ausgegangen, dass Sie die RoCE-fähigen I/O-Module in den Steckplätzen 11 und 8 installiert haben.
  • Seite 11 Shelfs Verkabelung Shelf 1 a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz 11, Port A (e11a). b. Verkabeln Sie den NSM A-Port e0b mit Controller B-Steckplatz 8, Port b (e8b). c. Verbinden Sie den NSM B-Port e0a mit Controller B-Steckplatz 11, Port A (e11a).
  • Seite 12 Shelfs Verkabelung Shelf 2 a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz 8, Port A (e8a). b. Verkabeln Sie den NSM A-Port e0b mit Controller B-Steckplatz 11, Port b (e11b). c. Verbinden Sie den NSM B-Port e0a mit Controller B-Steckplatz 8, Port A (e8a).
  • Seite 13 Kabeleinschub zu AFF A250 oder AFF C250 Wenn zusätzlicher Storage benötigt wird, können Sie im laufenden Betrieb maximal ein NS224-Shelf zu einem AFF A250 oder AFF C250 HA-Paar hinzufügen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices".
  • Seite 14 Laufwerkszuweisung ggf. erneut aktivieren. Gehen Sie zu "Füllen Sie das Hot Add aus". Andernfalls müssen Sie das Hot-Add-Regal verwenden.
  • Seite 15 Kabel-Shelf zu AFF A400 oder AFF C400 Ob Sie ein NS224 Shelf für ein Hot-Add verkabeln, hängt davon ab, ob Sie ein AFF A400- oder AFF C400 HA-Paar besitzen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices".
  • Seite 16 2. Wenn Sie jedem Controller ein oder zwei Shelfs während des laufenden Einsatzes mit zwei Sets von RoCE-fähigen Ports (Onboard- und PCIe-Karten-RoCE-fähigen Ports) hinzufügen, führen Sie die folgenden Teilschritte durch. Shelfs Verkabelung Shelf 1 a. Verbinden Sie NSM A Port e0a mit Controller A Port e0c. b.
  • Seite 17 Schritte 1. Wenn Sie bei jedem Controller ein Shelf mit einem Satz RoCE-fähiger Ports hinzufügen und dies das einzige NS224-Shelf in Ihrem HA-Paar ist, führen Sie die folgenden Teilschritte durch. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Verkabeln Sie das Shelf NSM A-Port e0a mit Controller A, Steckplatz 4, Port 1 (e4a).
  • Seite 18 c. Verkabeln Sie den Shelf NSM B-Port e0a mit Controller B-Steckplatz 4, Port 1 (e4a). d. Verkabeln Sie den Shelf NSM B-Port e0b mit Controller A-Steckplatz 4, Port 2 (e4b). In der folgenden Abbildung wird die Verkabelung für ein Hot-Added Shelf mit einem Satz RoCE- fähiger Ports an jedem Controller gezeigt: 2.
  • Seite 19 Shelfs Verkabelung Shelf 1 a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz 4, Port 1 (e4a). b. Verkabeln Sie den NSM A-Port e0b mit Controller B-Steckplatz 5, Port 2 (e5b). c. Verbinden Sie den NSM B-Port e0a mit Controller B-Port-Steckplatz 4 Port 1 (e4a).
  • Seite 20 3. Überprüfen Sie mit "Active IQ Config Advisor". Wenn Verkabelungsfehler auftreten, befolgen Sie die entsprechenden Korrekturmaßnahmen. Was kommt als Nächstes? Wenn Sie die automatische Laufwerkszuweisung als Teil der Vorbereitung für dieses Verfahren deaktiviert haben, müssen Sie manuell die Laufwerkseigentümer festlegen und die automatische Laufwerkszuweisung ggf.
  • Seite 21 Shelf zu AFF A800 oder AFF C800 verkabeln Wie Sie ein NS224-Shelf in einem AFF A800 oder AFF C800 HA-Paar verkabeln, hängt von der Anzahl der hinzuzufüenden Shelfs und der Anzahl der RoCE-fähigen Port-Sets (ein oder zwei), die Sie auf den Controllern verwenden, ab.
  • Seite 22 2. Wenn Sie jedem Controller ein oder zwei Shelfs im laufenden Betrieb mit zwei Sets von RoCE- fähigen Ports (zwei RoCE-fähige PCIe-Karten) hinzufügen, führen Sie die entsprechenden Teilschritte durch. Bei diesem Schritt wird vorausgesetzt, dass Sie die RoCE-fähigen PCIe-Karten in Steckplatz 5 und Steckplatz 3 installiert haben.
  • Seite 23 Shelfs Verkabelung Shelf 1 Diese Unterschritte gehen davon aus, dass Sie die Verkabelung des Shelf-Ports e0a zu der RoCE-fähigen PCIe-Karte in Steckplatz 5 anstatt in Steckplatz 3 beginnen. a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz 5, Port A (e5a).
  • Seite 24 3. Überprüfen Sie mit "Active IQ Config Advisor". Wenn Verkabelungsfehler auftreten, befolgen Sie die entsprechenden Korrekturmaßnahmen. Was kommt als Nächstes? Wenn Sie die automatische Laufwerkszuweisung als Teil der Vorbereitung für dieses Verfahren deaktiviert haben, müssen Sie manuell die Laufwerkseigentümer festlegen und die automatische Laufwerkszuweisung ggf.
  • Seite 25 Shelf über zwei RoCE-fähige 100-GbE-I/O-Module auf jedem Controller verkabelt ist. Schritte 1. Wenn das NS224-Shelf, das Sie im Hot-Adding befinden, das zweite NS2224-Shelf im HA-Paar ist, führen Sie die folgenden Teilschritte aus. Andernfalls fahren Sie mit dem nächsten Schritt fort.
  • Seite 26 2. Wenn das NS224-Shelf, das Sie im Hot-Adding befinden, das dritte NS224-Shelf im HA-Paar ist, führen Sie die folgenden Teilschritte aus. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Kabel-Shelf NSM A Port e0a zu Controller A-Steckplatz 1, Port A (e1a) b.
  • Seite 27 3. Wenn das NS224-Regal, das Sie im Hot-Adding befinden, das vierte NS224-Regal im HA-Paar ist, führen Sie die folgenden Teilschritte aus. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Kabel-Shelf NSM A Port e0a zu Controller A-Steckplatz 11 Port A (e11a).
  • Seite 28 "Füllen Sie das Hot Add aus". Andernfalls müssen Sie das Hot-Add-Regal verwenden. Shelf zu ASA Systemen verkabeln – NS224-Shelfs Sie verkabeln jedes NS224-Shelf, das Sie im laufenden Betrieb hinzufügen, so dass jedes Shelf über zwei Verbindungen mit jedem Controller im HA-Paar verfügt.
  • Seite 29 Kabeleinschub zu ASA A250 oder ASA C250 Wenn zusätzlicher Storage benötigt wird, können Sie im laufenden Betrieb maximal ein NS224-Shelf zu einem AFF A250 oder AFF C250 HA-Paar hinzufügen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices".
  • Seite 30 Laufwerkszuweisung ggf. erneut aktivieren. Gehen Sie zu "Füllen Sie das Hot Add aus". Andernfalls müssen Sie das Hot-Add-Regal verwenden.
  • Seite 31 Kabel-Shelf zu ASA A400 oder ASA C400 Ob Sie ein NS224 Shelf für ein Hot-Add verkabeln, hängt davon ab, ob Sie ein AFF A400- oder AFF C400 HA-Paar besitzen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices".
  • Seite 32 2. Wenn Sie jedem Controller ein oder zwei Shelfs während des laufenden Einsatzes mit zwei Sets von RoCE-fähigen Ports (Onboard- und PCIe-Karten-RoCE-fähigen Ports) hinzufügen, führen Sie die folgenden Teilschritte durch. Shelfs Verkabelung Shelf 1 a. Verbinden Sie NSM A Port e0a mit Controller A Port e0c. b.
  • Seite 33 Schritte 1. Wenn Sie bei jedem Controller ein Shelf mit einem Satz RoCE-fähiger Ports hinzufügen und dies das einzige NS224-Shelf in Ihrem HA-Paar ist, führen Sie die folgenden Teilschritte durch. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Verkabeln Sie das Shelf NSM A-Port e0a mit Controller A, Steckplatz 4, Port 1 (e4a).
  • Seite 34 c. Verkabeln Sie den Shelf NSM B-Port e0a mit Controller B-Steckplatz 4, Port 1 (e4a). d. Verkabeln Sie den Shelf NSM B-Port e0b mit Controller A-Steckplatz 4, Port 2 (e4b). In der folgenden Abbildung wird die Verkabelung für ein Hot-Added Shelf mit einem Satz RoCE- fähiger Ports an jedem Controller gezeigt: 2.
  • Seite 35 Shelfs Verkabelung Shelf 1 a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz 4, Port 1 (e4a). b. Verkabeln Sie den NSM A-Port e0b mit Controller B-Steckplatz 5, Port 2 (e5b). c. Verbinden Sie den NSM B-Port e0a mit Controller B-Port-Steckplatz 4 Port 1 (e4a).
  • Seite 36 3. Überprüfen Sie mit "Active IQ Config Advisor". Wenn Verkabelungsfehler auftreten, befolgen Sie die entsprechenden Korrekturmaßnahmen. Was kommt als Nächstes? Wenn Sie die automatische Laufwerkszuweisung als Teil der Vorbereitung für dieses Verfahren deaktiviert haben, müssen Sie manuell die Laufwerkseigentümer festlegen und die automatische Laufwerkszuweisung ggf.
  • Seite 37 Shelf zu ASA A800 oder ASA C800 verkabeln Wie Sie ein NS224-Shelf in einem AFF A800 oder AFF C800 HA-Paar verkabeln, hängt von der Anzahl der hinzuzufüenden Shelfs und der Anzahl der RoCE-fähigen Port-Sets (ein oder zwei), die Sie auf den Controllern verwenden, ab.
  • Seite 38 2. Wenn Sie jedem Controller ein oder zwei Shelfs im laufenden Betrieb mit zwei Sets von RoCE- fähigen Ports (zwei RoCE-fähige PCIe-Karten) hinzufügen, führen Sie die entsprechenden Teilschritte durch. Bei diesem Schritt wird vorausgesetzt, dass Sie die RoCE-fähigen PCIe-Karten in Steckplatz 5 und Steckplatz 3 installiert haben.
  • Seite 39 Shelfs Verkabelung Shelf 1 Diese Unterschritte gehen davon aus, dass Sie die Verkabelung des Shelf-Ports e0a zu der RoCE-fähigen PCIe-Karte in Steckplatz 5 anstatt in Steckplatz 3 beginnen. a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz 5, Port A (e5a).
  • Seite 40 3. Überprüfen Sie mit "Active IQ Config Advisor". Wenn Verkabelungsfehler auftreten, befolgen Sie die entsprechenden Korrekturmaßnahmen. Was kommt als Nächstes? Wenn Sie die automatische Laufwerkszuweisung als Teil der Vorbereitung für dieses Verfahren deaktiviert haben, müssen Sie manuell die Laufwerkseigentümer festlegen und die automatische Laufwerkszuweisung ggf.
  • Seite 41 Shelf über zwei RoCE-fähige 100-GbE-I/O-Module auf jedem Controller verkabelt ist. Schritte 1. Wenn das NS224-Shelf, das Sie im Hot-Adding befinden, das zweite NS2224-Shelf im HA-Paar ist, führen Sie die folgenden Teilschritte aus. Andernfalls fahren Sie mit dem nächsten Schritt fort.
  • Seite 42 2. Wenn das NS224-Shelf, das Sie im Hot-Adding befinden, das dritte NS224-Shelf im HA-Paar ist, führen Sie die folgenden Teilschritte aus. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Kabel-Shelf NSM A Port e0a zu Controller A-Steckplatz 1, Port A (e1a) b.
  • Seite 43 3. Wenn das NS224-Regal, das Sie im Hot-Adding befinden, das vierte NS224-Regal im HA-Paar ist, führen Sie die folgenden Teilschritte aus. Andernfalls fahren Sie mit dem nächsten Schritt fort. a. Kabel-Shelf NSM A Port e0a zu Controller A-Steckplatz 11 Port A (e11a).
  • Seite 44 Andernfalls müssen Sie das Hot-Add-Regal verwenden. Verkabelung des Shelf zu Systemen mit End-of-Availability- Verfügbarkeit – NS224-Shelfs Sie verkabeln jedes NS224-Shelf, das Sie im laufenden Betrieb hinzufügen, so dass jedes Shelf über zwei Verbindungen mit jedem Controller im HA-Paar verfügt.
  • Seite 45 Kabel-Shelf zu AFF A320 Wenn zusätzlicher Storage benötigt wird, können Sie einem vorhandenen HA-Paar im laufenden Betrieb ein zweites Shelf hinzufügen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices". • Sie müssen die entsprechenden Verfahren in abgeschlossen haben "Bei laufendem Betrieb ein Shelf hinzufügen".
  • Seite 46 Was kommt als Nächstes? Wenn Sie die automatische Laufwerkszuweisung als Teil der Vorbereitung für dieses Verfahren deaktiviert haben, müssen Sie manuell die Laufwerkseigentümer festlegen und die automatische Laufwerkszuweisung ggf. erneut aktivieren. Gehen Sie zu "Füllen Sie das Hot Add aus". Andernfalls müssen Sie das Hot-Add-Regal verwenden.
  • Seite 47 Kabel-Shelf zu AFF A700 Wie Sie ein NS224-Shelf zu einem AFF A700 HA-Paar verkabeln, hängt von der Anzahl der Regale ab, die Sie Hot-addieren, und der Anzahl der RoCE-fähigen Port-Sätze (ein oder zwei), die Sie auf den Controllern verwenden. Bevor Sie beginnen •...
  • Seite 48 2. Wenn Sie jedem Controller ein oder zwei Shelfs im laufenden Betrieb mit zwei Sets von RoCE- fähigen Ports (zwei RoCE-fähige I/O-Module) hinzufügen, führen Sie die entsprechenden Teilschritte durch. Shelfs Verkabelung Shelf 1 Diese Unterschritte gehen davon aus, dass Sie die Verkabelung des Shelf-Ports e0a zu dem RoCE-fähigen I/O- Modul in Steckplatz 3 anstatt in Steckplatz 7 beginnen.
  • Seite 49 Shelfs Verkabelung Shelf 2 In diesen Unterschritten wird vorausgesetzt, dass Sie die Verkabelung von Shelf-Port e0a mit dem RoCE-fähigen I/O- Modul in Steckplatz 7 anstatt in Steckplatz 3 beginnen (das mit den Verkabelungsunterschritten für Shelf 1 korreliert). a. Verbinden Sie NSM A Port e0a mit Controller A Steckplatz 7 Port a. b.
  • Seite 50 Kabel-Shelf zu FAS500f Wenn zusätzlicher Storage benötigt wird, können Sie im laufenden Betrieb ein NS224 Shelf zu einem FAS500f HA-Paar hinzufügen. Bevor Sie beginnen • Sie müssen die überprüft haben "Hot-Add-Anforderungen und Best Practices". • Sie müssen die entsprechenden Verfahren in abgeschlossen haben "Bei laufendem Betrieb ein Shelf...
  • Seite 51 Laufwerkszuweisung ggf. erneut aktivieren. Gehen Sie zu "Füllen Sie das Hot Add aus". Andernfalls müssen Sie das Hot-Add-Regal verwenden.
