Schritt 3: Ersetzen Sie eine PCIe-Karte
Um eine PCIe-Karte zu ersetzen, müssen Sie die Verkabelung und alle QSFPs und SFPs von den Ports auf
den PCIe-Karten im Ziel-Riser entfernen, den Riser aus dem Controller-Modul entfernen und ersetzen, die
PCIe-Karte und QSFPs wieder an den Ports installieren. Und verkabeln Sie die Ports.
1. Stellen Sie fest, ob die Karte, die Sie austauschen, von Riser 1 stammt oder von Riser 2 oder 3 stammt.
◦ Wenn Sie die 100-GbE-PCIe-Karte in Riser 1 ersetzen, verwenden Sie die Schritte 2 - 3 und die
Schritte 6 - 7.
◦ Wenn Sie eine PCIe-Karte von Riser 2 oder 3 ersetzen, verwenden Sie die Schritte 4 bis 7.
2. Entfernen Sie die Riser 1 vom Controller-Modul:
a. Entfernen Sie die QSFP-Module, die sich möglicherweise in der PCIe-Karte enthalten haben.
b. Drehen Sie die Riserverriegelung auf der linken Seite des Riser nach oben und in Richtung der
Lüftermodule.
Der Riser hebt sich leicht vom Controller-Modul auf.
c. Heben Sie den Riser an, und legen Sie ihn in Richtung der Lüfter, so dass die Metalllippe auf dem
Riser den Rand des Controller-Moduls entfernt, heben Sie den Riser aus dem Controller-Modul und
legen Sie ihn dann auf eine stabile, flache Oberfläche.

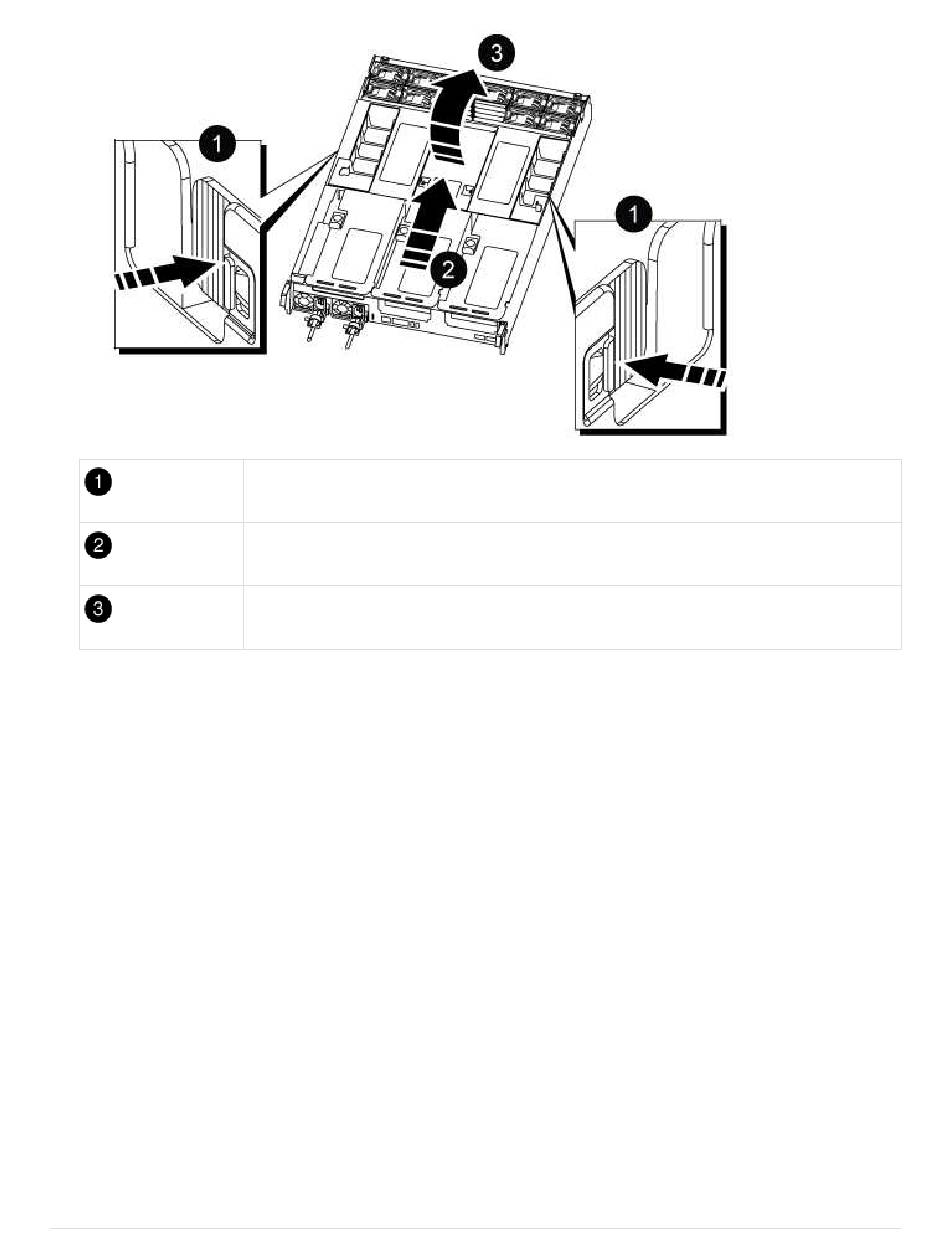

Verriegelungsklammern für Luftkanäle
Schieben Sie den Luftkanal in Richtung Lüftermodule
Luftkanal in Richtung Lüftermodule drehen
