Schritt 2: Entfernen Sie das Controller-Modul
Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse
entfernen.
1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden.
2. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab.
3. Lösen Sie den Haken- und Schlaufenriemen, mit dem die Kabel am Kabelführungsgerät befestigt sind, und
ziehen Sie dann die Systemkabel und SFPs (falls erforderlich) vom Controller-Modul ab, um zu verfolgen,
wo die Kabel angeschlossen waren.
Lassen Sie die Kabel im Kabelverwaltungs-Gerät so, dass bei der Neuinstallation des
Kabelverwaltungsgeräts die Kabel organisiert sind.
4. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite.
5. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig
nach unten.
Das Controller-Modul wird leicht aus dem Chassis entfernt.

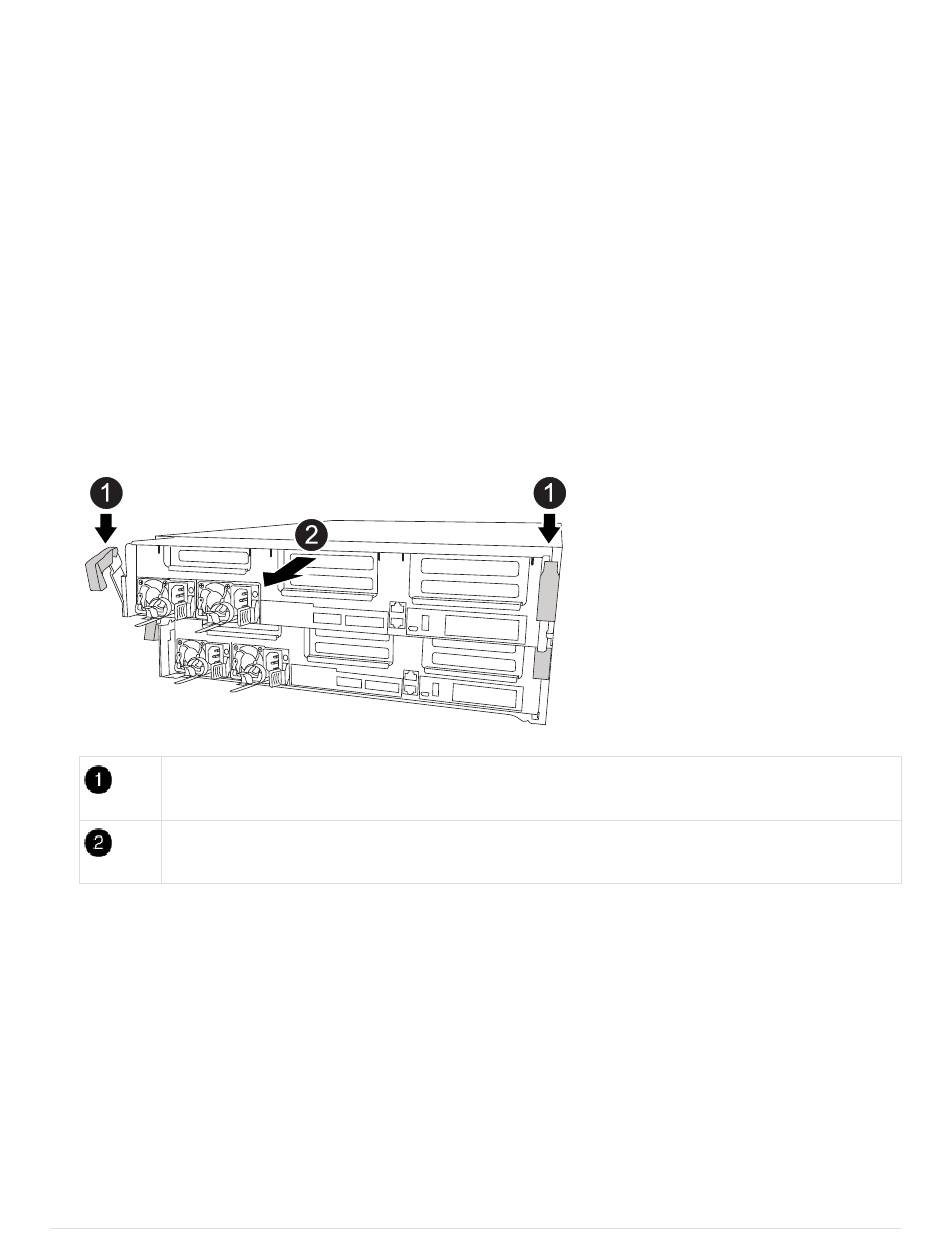

Verriegelungsriegel
Der Controller bewegt sich leicht aus dem Chassis
6. Schieben Sie das Controller-Modul aus dem Gehäuse.
Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem
Gehäuse schieben.
7. Stellen Sie das Controller-Modul auf eine stabile, flache Oberfläche.
Schritt 3: Ersetzen Sie den NVDIMM-Akku
Zum Austauschen der NVDIMM-Batterie müssen Sie eine fehlerhafte Batterie aus dem Controller-Modul
entfernen und die Ersatzbatterie in das Controller-Modul installieren. Informationen zum Auffinden der
NVDIMM-Batterie finden Sie in der FRU-Zuordnung im Controller-Modul.
Die NVDIMM-LED blinkt während des Destaging der Inhalte, wenn Sie das System anhalten. Nach Abschluss
180
