Schritt 3: Ersetzen Sie eine PCIe-Karte
Um eine PCIe-Karte zu ersetzen, müssen Sie die ausgefallene PCIe-Karte ausfindig
machen, den Riser, der die Karte enthält, aus dem Controller-Modul entfernen, die Karte
austauschen und dann den PCIe-Riser im Controller-Modul wieder einsetzen.
Sie können die folgende Animation, Illustration oder die geschriebenen Schritte zum Ersetzen einer PCIe-Karte
verwenden.

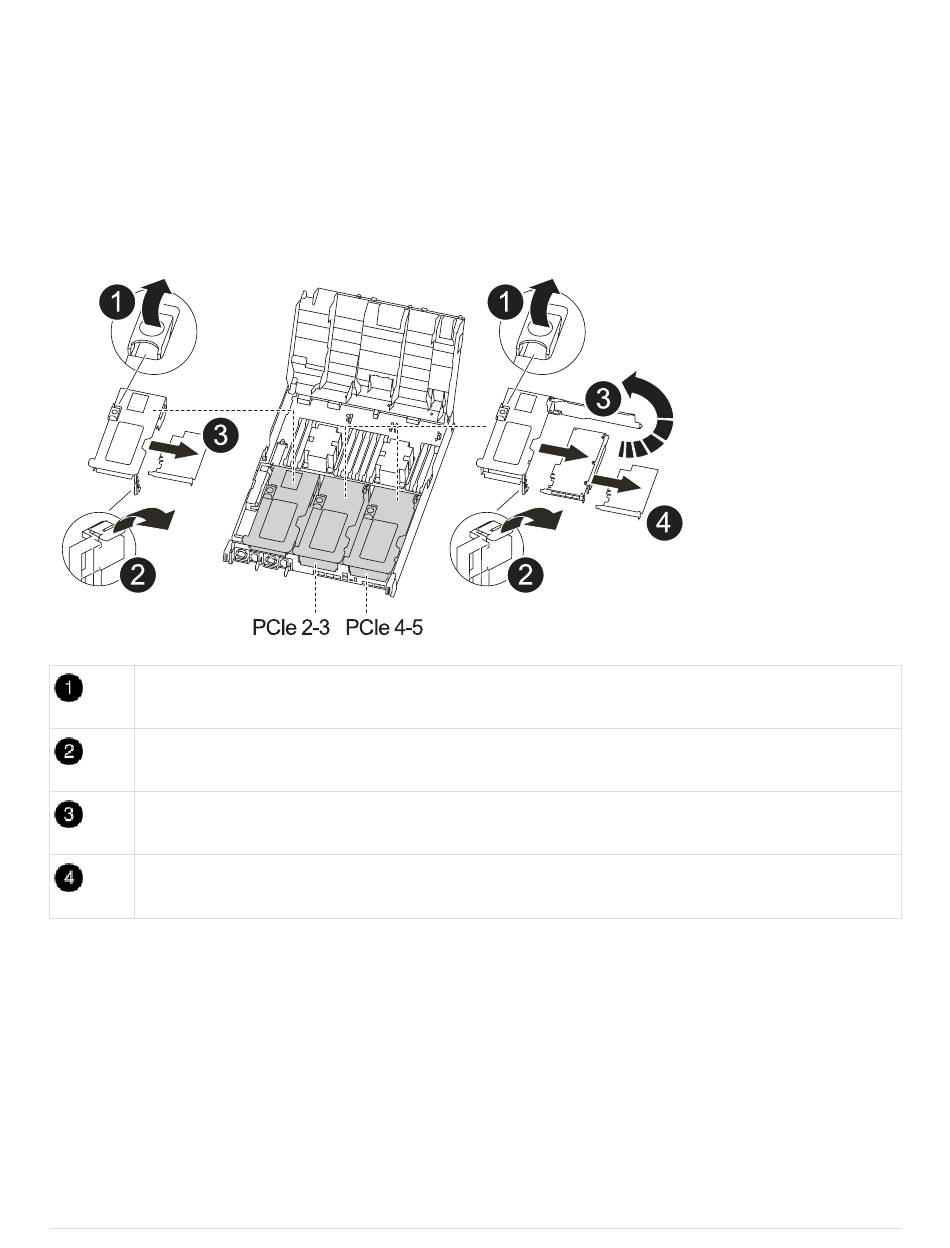

Animation: Ersetzen Sie eine PCIe-Karte
Riserverriegelung
Verriegelung der PCI-Karte
PCI-Sperrplatte
PCI-Karte
1. Entfernen Sie den Riser mit der auszutauschenden Karte:
a. Öffnen Sie den Luftkanal, indem Sie die Verriegelungslaschen an den Seiten des Luftkanals drücken,
ihn zur Rückseite des Controller-Moduls schieben und dann in seine vollständig geöffnete Position
drehen.
b. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
c. Drehen Sie die Riserverriegelung auf der linken Seite des Steigrohrs nach oben und in Richtung
Luftkanal.
Der Riser hebt sich leicht vom Controller-Modul auf.
199
