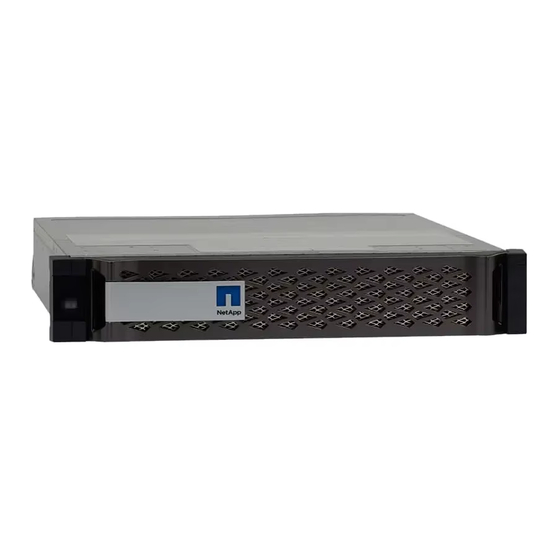

NetApp FAS2820 Installieren

NetApp FAS2820 Installieren

Vorschau ausblenden Andere Handbücher für FAS2820:

Werbung

Quicklinks

Diese Anleitung herunterladen
FAS2820 Systeme
Install and maintain
NetApp
November 15, 2024
This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/fas2800/install-setup.html
on November 15, 2024. Always check docs.netapp.com for the latest.

Werbung

loading

Verwandte Anleitungen für NetApp FAS2820

Inhaltszusammenfassung für NetApp FAS2820

  • Seite 1 FAS2820 Systeme Install and maintain NetApp November 15, 2024 This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/fas2800/install-setup.html on November 15, 2024. Always check docs.netapp.com for the latest.
  • Seite 2 Inhalt FAS2820 Systeme ............... .
  • Seite 3 In diesem Handbuch finden Sie eine grafische Anleitung für eine typische Installation Ihres Systems, von Rack und Verkabelung bis zur Inbetriebnahme des Systems. Wenn Sie mit der Installation von NetApp Systemen vertraut sind, lesen Sie diesen Leitfaden. Öffnen Sie das PDF-Poster Installations- und Setup-Anleitung: "Installations- und Setup-Anleitung für FAS2820 Systeme"...
  • Seite 4 Konsole über einen Webbrowser • Ein Laptop oder eine Konsole mit einer RJ-45-Verbindung und Zugriff auf einen Webbrowser ◦ Zugriff auf die "NetApp Hardware Universe" Für Informationen über Standortanforderungen sowie zusätzliche Informationen über Ihr konfiguriertes Speichersystem. ◦ Möglicherweise möchten Sie auch Zugriff auf den haben "Versionshinweise für Ihre Version von...
  • Seite 5 Optionales FC-Kabel Zusätzliches FC-Netzwerkkabel Kabel Schritt 2: Installieren Sie die Hardware Installieren Sie Ihr Storage-System gegebenenfalls in einem Telekommunikationsrack oder NetApp Storage- Systemschrank. Schritte 1. Installieren Sie die Schienensatz nach Bedarf. 2. Installieren und sichern Sie Ihr Speichersystem gemäß den Anweisungen im Schienensatz.
  • Seite 6 3. Schließen Sie Kabelmanagement-Geräte (wie abgebildet) an. 4. Platzieren Sie die Blende auf der Vorderseite des Speichersystems. Schritt 3: Controller mit Ihrem Netzwerk verbinden Verkabeln Sie die Controller entweder als zwei-Node-Cluster ohne Switches oder als Switched-Cluster mit dem Netzwerk. Die folgende Tabelle zeigt den Kabeltyp mit der Aufrufnummer und der Kabelfarbe in den Abbildungen für Cluster mit zwei Nodes ohne Switch und mit Switch.
  • Seite 7 Bevor Sie beginnen • Wenden Sie sich an Ihren Netzwerkadministrator, um Informationen über das Anschließen des Speichersystems an die Switches zu erhalten. • Prüfen Sie den Pfeil auf der Abbildung, ob die Zuglasche des Kabelsteckers richtig ausgerichtet ist. ◦ Wenn Sie den Anschluss einsetzen, sollten Sie spüren, dass er einrastet. Wenn Sie ihn nicht einrasten, entfernen Sie ihn, drehen Sie den Kabelkopf um und versuchen Sie es erneut.
  • Seite 8 Option 1: Verkabeln eines 2-Node-Clusters ohne Switches Verkabeln Sie die Netzwerkverbindungen und die Cluster-Interconnect-Ports für ein Cluster mit zwei Nodes ohne Switches. Über diese Aufgabe Verwenden Sie die Animation oder die Schritt-für-Schritt-Anleitung, um die Verkabelung zwischen den Controllern und den Switches abzuschließen. Animation –...
  • Seite 9 a. Wenn Sie über ein 4-Port-Ethernet-Datennetzwerk verfügen, verbinden Sie die Ports e1a über e1d mit Ihrem Ethernet-Datennetzwerk. ▪ 4-Port, 10 GB Ethernet, SFP28 ▪ 4 PORTS, 10GBASE-T, RJ45 b. Wenn Sie über ein Fibre-Channel-Datennetzwerk mit 4 Ports verfügen, verkabeln Sie die Ports 1a bis 1d für das FC-Netzwerk.
  • Seite 10 Verkabeln Sie die Netzwerkverbindungen und die Cluster Interconnect Ports für ein Switch Cluster. Über diese Aufgabe Verwenden Sie die Animation oder die Schritt-für-Schritt-Anleitung, um die Verkabelung zwischen den Controllern und den Switches abzuschließen. Animation - Switch Cluster Verkabelung Schritte 1. Verkabeln Sie die Cluster Interconnect Ports e0a mit e0a und e0b mit e0b mit dem Cluster Interconnect-Kabel: 2.
  • Seite 11 a. Wenn Sie über ein 4-Port-Ethernet-Datennetzwerk verfügen, verbinden Sie die Ports e1a über e1d mit Ihrem Ethernet-Datennetzwerk. ▪ 4-Port, 10 GB Ethernet, SFP28 ▪ 4 PORTS, 10GBASE-T, RJ45 b. Wenn Sie über ein Fibre-Channel-Datennetzwerk mit 4 Ports verfügen, verkabeln Sie die Ports 1a bis 1d für das FC-Netzwerk.
  • Seite 12 Verwenden Sie die Animation oder die Schritt-für-Schritt-Anleitung, um die Verkabelung zwischen den Controllern und den Laufwerk-Shelfs abzuschließen. Verwenden Sie nicht Port 0b2 an einer FAS2820. Dieser SAS-Port wird von ONTAP nicht verwendet und ist immer deaktiviert. Weitere Informationen finden Sie unter "Installieren Sie ein...
  • Seite 13 Mini-SAS HD auf Mini-SAS HD Kabel 2. Verkabeln Sie Controller A mit den Laufwerk-Shelfs. a. Controller A-Port 0a zu IOM B-Port 1 am ersten Festplatten-Shelf im Stack. b. Controller A-Port 0b1 zu IOM A-Port 3 auf dem letzten Festplatten-Shelf im Stack. Mini-SAS HD auf Mini-SAS HD Kabel...
  • Seite 14 3. Controller B mit den Laufwerk-Shelfs verbinden. a. Controller B Port 0a zu IOM A Port 1 am ersten Festplatten-Shelf im Stack. b. Controller B Port 0b1 zu IOM B Port 3 auf dem letzten Festplatten-Shelf im Stack. Mini-SAS HD auf Mini-SAS HD Kabel...
  • Seite 15 Schritt 5: Vollständige Einrichtung und Konfiguration des Storage-Systems Führen Sie die Einrichtung und Konfiguration des Speichersystems mit einer der folgenden Optionen durch: Wenn die Netzwerkerkennung aktiviert ist, oder mit Option 2: Wenn die Netzwerkerkennung nicht aktiviert ist.
  • Seite 16 Option 1: Wenn die Netzwerkerkennung aktiviert ist Wenn die Netzwerkerkennung auf Ihrem Laptop aktiviert ist, schließen Sie die Einrichtung und Konfiguration des Storage-Systems mithilfe der automatischen Cluster-Erkennung ab. Schritte 1. Verwenden Sie die folgende Animation, um die Shelf-Stromversorgung einzuschalten und Shelf-IDs festzulegen.
  • Seite 17 8. Herunterladen und installieren "Active IQ Config Advisor" a. Überprüfen Sie den Zustand Ihres Storage-Systems durch Ausführen von Active IQ Config Advisor. 9. Registrieren Sie Ihr System unter https://mysupport.netapp.com/site/systems/register. 10. Wechseln Sie nach Abschluss der Erstkonfiguration mit dem "NetApp ONTAP-Ressourcen" Seite für Informationen über das Konfigurieren zusätzlicher Funktionen in ONTAP.
  • Seite 18 a. Stellen Sie den Konsolenport des Laptops oder der Konsole auf 115,200 Baud mit N-8-1 ein. Informationen zur Konfiguration des Konsolenport finden Sie in der Online-Hilfe Ihres Laptops oder der Konsole. b. Schließen Sie das Konsolenkabel an den Laptop oder die Konsole an und verbinden Sie den Konsolenport am Controller mithilfe des Konsolenkabels, das mit dem Storage-System geliefert wurde, und dann den Laptop oder die Konsole mit dem Switch im Management-Subnetz.
  • Seite 19 Seite für Informationen über das Konfigurieren zusätzlicher Funktionen in ONTAP. Wartung Instandhaltung der FAS2820 Hardware Für das FAS2820 Storage-System können Sie Wartungsverfahren für die folgenden Komponenten durchführen. Boot-Medien Das Startmedium speichert einen primären und sekundären Satz von Boot-Image-Dateien, die das System...
  • Seite 20 Eine Echtzeituhr-Batterie bewahrt die Systemdaten und -Uhrzeitinformationen, wenn die Stromversorgung ausgeschaltet ist. Boot-Medien Überblick über den Austausch von Boot-Medien – FAS2820 Das Boot-Medium speichert einen primären und sekundären Satz von Systemdateien (Boot-Image), die das System beim Booten verwendet. Je nach Netzwerkkonfiguration können Sie entweder einen unterbrechungsfreien oder störenden Austausch...
  • Seite 21 2. Je nachdem, ob NVE auf Ihrem System unterstützt wird, führen Sie eine der folgenden Aktionen durch: ◦ Falls NVE unterstützt wird, laden Sie das ONTAP Image mit NetApp Volume Encryption herunter. ◦ Falls NVE nicht unterstützt wird, laden Sie das ONTAP Image ohne NetApp-Volume-Verschlüsselung herunter.
  • Seite 22 ONTAP-Version Führen Sie diesen Befehl aus ONTAP 9.14.1 oder höher security key-manager keystore show • Wenn EKM aktiviert ist, wird in der Befehlsausgabe aufgelistet. • Wenn OKM aktiviert ist, wird in der Befehlsausgabe aufgelistet. • Wenn kein Schlüsselmanager aktiviert ist, No key manager wird in der Befehlsausgabe keystores configured...
  • Seite 23 Verschlüsselungsmanagement auf allen Nodes im Cluster mit dem folgenden Befehl wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an "NetApp Support". b. Überprüfen Sie, ob in der Spalte für alle Restored Authentifizierungsschlüssel die angezeigt werden true,...
  • Seite 24 Führen Sie die folgenden Schritte aus… Ausgabewert in Restored Spalte Sichern Sie die OKM-Informationen manuell. true a. Wechseln Sie in den erweiterten Modus, indem set -priv Sie aufrufen und dann bei Aufforderung eingeben advanced b. Geben Sie den folgenden Befehl ein, um die Informationen zum Verschlüsselungsmanagement anzuzeigen: security key-manager onboard show-backup c.
  • Seite 25 "Schalten Sie den außer Betrieb genommenen Controller aus". Fahren Sie den beeinträchtigten Controller herunter - FAS2820 Schalten Sie den außer Betrieb genommenen Controller aus oder übernehmen Sie ihn. Nach Abschluss der NVE oder NSE-Aufgaben müssen Sie den Shutdown des beeinträchtigten Controllers durchführen.
  • Seite 26 Umgebungsvariablen zu erfassen. Speichern Sie die Ausgabe in Ihrer Protokolldatei. Dieser Befehl funktioniert möglicherweise nicht, wenn das Startgerät beschädigt oder nicht funktionsfähig ist. Ersetzen Sie das Boot-Medium - FAS2820 Zum Austauschen des Startmediums müssen Sie das beeinträchtigte Controller-Modul entfernen, das Ersatzstartmedium installieren und das Boot-Image auf ein USB-Flash-Laufwerk übertragen.
  • Seite 27 4. Drehen Sie das Controller-Modul um und legen Sie es auf eine flache, stabile Oberfläche. 5. Öffnen Sie die Abdeckung, indem Sie die blauen Tasten an den Seiten des Controller-Moduls drücken, um die Abdeckung zu lösen, und drehen Sie dann die Abdeckung nach oben und von dem Controller-Modul.
  • Seite 28 Entriegelungstaste der Steuermodulabdeckung Schritt 2: Ersetzen Sie die Startmedien Suchen Sie die Startmedien im Controller-Modul unter der Zusatzkarte, und befolgen Sie die Anweisungen zum Austauschen. Animation - Ersetzen Sie das Startmedium...
  • Seite 29 Verriegelungslasche für Startmedien Schritte 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Entfernen Sie die Mezzanine-Karte mithilfe der folgenden Abbildung oder der FRU-Zuordnung auf dem Controller-Modul: a. Entfernen Sie die E/A-Platte, indem Sie sie gerade aus dem Controller-Modul herausschieben. b.
  • Seite 30 Um festzustellen, ob die Volume-Verschlüsselung derzeit unterstützt wird. ▪ Wenn NVE auf dem Cluster unterstützt wird, laden Sie das Image mit NetApp Volume Encryption herunter. ▪ Wenn NVE nicht auf dem Cluster unterstützt wird, laden Sie das Image ohne NetApp Volume Encryption herunter.
  • Seite 31 Andere Parameter können für Ihre Schnittstelle erforderlich sein. Sie können eingeben help Details finden Sie in der Firmware-Eingabeaufforderung. ifconfig Starten Sie das Recovery-Image – FAS2820 Sie müssen das ONTAP-Image vom USB-Laufwerk starten, das Dateisystem wiederherstellen und die Umgebungsvariablen überprüfen. Schritte 1.
  • Seite 32 Führen Sie auf dem gesunden Partner-Controller den Wiederherstellungsbefehl aus: system node restore-backup -node local -target-address impaired_node_IP_address HINWEIS: Wenn Sie eine andere Nachricht als eine erfolgreiche Wiederherstellung sehen, kontaktieren Sie "NetApp Support". e. Setzen Sie auf dem gesunden Partner-Controller den beeinträchtigten Controller auf Admin- Ebene zurück: set -privilege admin.
  • Seite 33 Wiederherstellung der Verschlüsselung – FAS2820 Stellen Sie die Verschlüsselung auf dem Ersatz-Startmedium wieder her. Sie müssen die Schritte speziell für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) anhand der Einstellungen abschließen, die Sie zu Beginn des Austauschvorgangs des Boot-Mediums erfasst haben.
  • Seite 34 ONTAP-Version Wählen Sie diese Option aus ONTAP 9.8 oder höher Wählen Sie Option 10. Beispiel für ein Startmenü anzeigen Please choose one of the following: Normal Boot. Boot without /etc/rc. Change password. Clean configuration and initialize all disks. Maintenance mode boot. Update flash from backup config.
  • Seite 35 ONTAP-Version Wählen Sie diese Option aus ONTAP 9.7 und frühere Versionen Wählen Sie die ausgeblendete Option aus recover_onboard_keymanager Beispiel für ein Startmenü anzeigen Please choose one of the following: Normal Boot. Boot without /etc/rc. Change password. Clean configuration and initialize all disks.
  • Seite 36 Beispiel-Eingabeaufforderung anzeigen Enter the backup data: --------------------------BEGIN BACKUP-------------------------- 0123456789012345678901234567890123456789012345678901234567890123 1234567890123456789012345678901234567890123456789012345678901234 2345678901234567890123456789012345678901234567890123456789012345 3456789012345678901234567890123456789012345678901234567890123456 4567890123456789012345678901234567890123456789012345678901234567 AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA 0123456789012345678901234567890123456789012345678901234567890123 1234567890123456789012345678901234567890123456789012345678901234 2345678901234567890123456789012345678901234567890123456789012345 AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA ---------------------------END BACKUP--------------------------- b. Drücken Sie am Ende des Eingangs zweimal die Eingabetaste. Die Wiederherstellung ist abgeschlossen.
  • Seite 37 Beispiel-Eingabeaufforderung anzeigen Trying to recover keymanager secrets..Setting recovery material for the onboard key manager Recovery secrets set successfully Trying to delete any existing km_onboard.wkeydb file. Successfully recovered keymanager secrets. ***************************************************************** ****************** * Select option "(1) Normal Boot." to complete recovery process. * Run the "security key-manager onboard sync"...
  • Seite 38 Beispiel-Eingabeaufforderung anzeigen ******************************************************************** *************** * Select option "(1) Normal Boot." to complete the recovery process. ******************************************************************** *************** Normal Boot. Boot without /etc/rc. Change password. Clean configuration and initialize all disks. Maintenance mode boot. Update flash from backup config. Install new software first. Reboot node.
  • Seite 39 Beispiel-Eingabeaufforderung anzeigen Enter the cluster-wide passphrase for the Onboard Key Manager: All offline encrypted volumes will be brought online and the corresponding volume encryption keys (VEKs) will be restored automatically within 10 minutes. If any offline encrypted volumes are not brought online automatically, they can be brought online manually using the "volume online -vserver <vserver>...
  • Seite 40 • Eine Kopie der Datei /cfcard/kmip/servers.cfg von einem anderen Clusterknoten oder die folgenden Informationen: ◦ Die Adresse des KMIP-Servers. ◦ Der KMIP-Port. • Eine Kopie der /cfcard/kmip/certs/client.crt Datei von einem anderen Cluster-Node oder dem Client-Zertifikat. • Eine Kopie der Datei von einem anderen Cluster-Node oder dem /cfcard/kmip/certs/client.key Client-Schlüssel.
  • Seite 41 Eingabeaufforderung anzeigen Enter the client certificate (client.crt) file contents: Enter the client key (client.key) file contents: Enter the KMIP server CA(s) (CA.pem) file contents: Enter the server configuration (servers.cfg) file contents: Beispiel anzeigen Enter the client certificate (client.crt) file contents: -----BEGIN CERTIFICATE----- MIIDvjCCAqagAwIBAgICN3gwDQYJKoZIhvcNAQELBQAwgY8xCzAJBgNVBAYTAlVT MRMwEQYDVQQIEwpDYWxpZm9ybmlhMQwwCgYDVQQHEwNTVkwxDzANBgNVBAoTBk5l...
  • Seite 42 Beispiel anzeigen System is ready to utilize external key manager(s). Trying to recover keys from key servers..[Aug 29 21:06:28]: 0x808806100: 0: DEBUG: kmip2::main: [initOpenssl]:460: Performing initialization of OpenSSL Successfully recovered keymanager secrets. 5. Wählen Sie Option 1 aus dem Startmenü, um mit dem Booten in ONTAP fortzufahren. Beispiel-Eingabeaufforderung anzeigen ******************************************************************** ***************...
  • Seite 43 Senden Sie das fehlerhafte Teil an NetApp - FAS2820 zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite. Ersetzen Sie das Caching-Modul - FAS2820 Sie müssen das Caching-Modul im Controller-Modul ersetzen, wenn das System eine...
  • Seite 44 3. Wenn der beeinträchtigte Controller Teil eines HA-Paars ist, deaktivieren Sie das automatische Giveback von der Konsole des gesunden Controllers: storage failover modify -node local -auto -giveback false 4. Nehmen Sie den beeinträchtigten Controller zur LOADER-Eingabeaufforderung: Wenn der eingeschränkte Dann… Controller angezeigt wird…...
  • Seite 45 5. Drehen Sie das Controller-Modul um und legen Sie es auf eine flache, stabile Oberfläche. 6. Öffnen Sie die Abdeckung, indem Sie die blauen Tasten an den Seiten des Controller-Moduls drücken, um die Abdeckung zu lösen, und drehen Sie dann die Abdeckung nach oben und von dem Controller-Modul. Entriegelungstaste der Steuermodulabdeckung Schritt 3: Ein Caching-Modul ersetzen Suchen Sie das Caching-Modul im Controller, entfernen Sie das fehlerhafte Caching-Modul und ersetzen Sie...
  • Seite 46 • Es muss die Caching-Kapazität unterstützen. • Alle anderen Komponenten des Storage-Systems müssen ordnungsgemäß funktionieren. Falls nicht, müssen Sie sich an den technischen Support wenden. Schritte 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Suchen Sie das fehlerhafte Caching-Modul in der Nähe der Rückseite des Controller-Moduls, und entfernen Sie es.
  • Seite 47 -node * -type all -message MAINT=END Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
  • Seite 48 • Hierbei wird angenommen, dass Sie alle Laufwerke und Controller-Module bzw. -Module in das neue Chassis verschieben und dass es sich um eine neue Komponente von NetApp handelt. • Dieser Vorgang ist störend. Für ein Cluster mit zwei Controllern kommt es zu einem vollständigen Service- Ausfall und zu einem teilweisen Ausfall in einem Cluster mit mehreren Nodes.
  • Seite 49 8. Warten Sie, bis die einzelnen Controller angehalten sind, und zeigen Sie die LOADER- Eingabeaufforderung an. Verschieben und ersetzen Sie Hardware – FAS2820 Verschieben Sie die Netzteile, Festplatten und Controller-Module oder -Module vom Gehäuse für beeinträchtigte Störungen in das Ersatzgehäuse, und ersetzen Sie das Gehäuse für beeinträchtigte Störungen aus dem Geräte-Rack oder Systemschrank durch...
  • Seite 50 Wenn Sie ein Netzteil entfernen, verwenden Sie immer zwei Hände, um sein Gewicht zu stützen. 5. Wiederholen Sie die vorherigen Schritte für alle weiteren Netzteile. 6. Halten und richten Sie die Kanten des Netzteils mit beiden Händen an der Öffnung im Systemgehäuse aus, und drücken Sie dann vorsichtig das Netzteil mithilfe des Nockengriffs in das Gehäuse.
  • Seite 51 4. Stellen Sie das Controller-Modul an einem sicheren Ort beiseite. 5. Wiederholen Sie diese Schritte für das zweite Controller-Modul im Chassis. Schritt 3: Verschieben Sie Laufwerke in das Ersatzgehäuse Verschieben Sie die Laufwerke aus den einzelnen Laufwerkschachtöffnungen im Gehäuse für beeinträchtigte Laufwerke in dieselbe Schachtöffnung im Ersatzgehäuse.
  • Seite 52 Laufwerke sind zerbrechlich. Behandeln Sie sie so wenig wie möglich, um Schäden an ihnen zu vermeiden. 3. Richten Sie das Laufwerk aus dem Gehäuse für beeinträchtigte Verbindung mit der gleichen Schachtöffnung im Ersatzgehäuse aus. 4. Schieben Sie das Laufwerk vorsichtig so weit wie möglich in das Gehäuse. Der Nockengriff rastet ein und beginnt sich in die geschlossene Position zu drehen.
  • Seite 53 Sie diesen Schritt. b. Wählen Sie im Startmenü die Option Wartungsmodus aus. Stellen Sie die Konfiguration wieder her und überprüfen Sie sie - FAS2820 Überprüfen Sie den HA-Status des Chassis, um das System hochzubringen, und senden Sie das fehlerhafte Teil an NetApp zurück.
  • Seite 54 • Überprüfen Sie den Systemzustand mit "Wie_ein_Cluster_Health_Check_with_a_script_in_ONTAP_durchführen" Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
  • Seite 55 Auf diese Weise erhalten Sie eine Aufzeichnung des Verfahrens, damit Sie Probleme beheben können, die während des Austauschvorgangs auftreten können. Fahren Sie den beeinträchtigten Controller herunter - FAS2820 Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher...
  • Seite 56 Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Ersetzen Sie die Hardware des Controller-Moduls – FAS2820 Ersetzen Sie die Hardware des beeinträchtigten Controller-Moduls, indem Sie den beeinträchtigten Controller entfernen, FRU-Komponenten in das Ersatz-Controller-Modul verschieben, das Ersatz-Controller-Modul im Gehäuse installieren und dann das Ersatz-...
  • Seite 57 6. Drehen Sie das Controller-Modul um und legen Sie es auf eine flache, stabile Oberfläche. 7. Öffnen Sie die Abdeckung, indem Sie die blauen Tasten an den Seiten des Controller-Moduls drücken, um die Abdeckung zu lösen, und drehen Sie dann die Abdeckung nach oben und von dem Controller-Modul. Entriegelungstaste der Steuermodulabdeckung Schritt 2: Verschieben Sie den NVMEM-Akku Entfernen Sie den NVMEM-Akku aus dem Controller-Modul für beeinträchtigte Verwendung, und installieren...
  • Seite 58 NVMEM Batterie-Release-Taste NVMEM-Batteriestecker 1. Entfernen Sie den Akku aus dem Controller-Modul: a. Drücken Sie die blaue Taste an der Seite des Controller-Moduls. b. Schieben Sie den Akku nach oben, bis er die Halteklammern freigibt, und heben Sie den Akku aus dem Controller-Modul heraus.
  • Seite 59 E/A-Platte PCIe-Zusatzkarte 1. Entfernen Sie die E/A-Platte, indem Sie sie gerade aus dem Controller-Modul herausschieben. 2. Lösen Sie die Rändelschrauben auf der Zusatzkarte. Sie können die Rändelschrauben mit den Fingern oder einem Schraubendreher lösen. 3. Heben Sie die Zusatzkarte gerade nach oben und legen Sie sie auf eine antistatische Oberfläche. Schritt 4: Verschieben Sie die Startmedien Entfernen Sie das Startmedium aus dem Controller-Modul für beeinträchtigten Betrieb, und setzen Sie es in das Ersatz-Controller-Modul ein.
  • Seite 60 Startmedien-Entriegelungstaste 2. Entfernen Sie das Startmedium: a. Drücken Sie die blaue Taste am Gehäuse des Bootmediums, um das Boot-Medium aus dem Gehäuse zu lösen. b. Drehen Sie die Startmedien nach oben, und ziehen Sie sie vorsichtig gerade aus dem Startmediensockel heraus. Drehen oder ziehen Sie die Boot-Medien nicht gerade nach oben, da dadurch der Sockel oder das Boot-Medium beschädigt werden kann.
  • Seite 61 Schritt 5: Installieren Sie die Zusatzkarte im Ersatzcontroller Installieren Sie die Zusatzkarte im Ersatz-Controller-Modul. 1. Setzen Sie die Zusatzkarte wieder ein: a. Richten Sie die Zusatzkarte am Anschluss auf der Hauptplatine aus. b. Drücken Sie die Karte vorsichtig nach unten, um sie in den Steckplatz zu setzen. c.
  • Seite 62 2. Entfernen Sie die DIMMs aus dem Controller-Modul für beeinträchtigte Störungen: a. Entfernen Sie das DIMM-Modul aus dem Steckplatz, indem Sie die beiden DIMM-Auswurfhalterungen auf beiden Seiten des DIMM langsam auseinander drücken. Das DIMM dreht sich ein wenig nach oben. b.
  • Seite 63 Sperrtaste für Caching-Modul 1. Suchen Sie das Caching-Modul in der Nähe der Rückseite des Controller-Moduls, und entfernen Sie es: a. Drücken Sie die blaue Verriegelungstaste, und drehen Sie das Zwischenspeichermodul nach oben. b. Ziehen Sie das Zwischenmodul vorsichtig gerade aus dem Gehäuse heraus. 2.
  • Seite 64 4. Bringen Sie die Abdeckung des Controller-Moduls wieder an. Schritt 8: Installieren Sie die NV-Batterie Setzen Sie die NV-Batterie in das neue Controller-Modul ein. 1. Stecken Sie den Batteriestecker wieder in die Buchse am Controller-Modul. Vergewissern Sie sich, dass der Stecker in der Akkubuchse auf der Hauptplatine einrastet. 2.
  • Seite 65 HA-Konfiguration sicherstellen müssen, dass der gesunde Controller weiterhin ausgefallen ist. Antworten Zu dieser Eingabeaufforderung. Stellen Sie die Systemkonfiguration wieder her und überprüfen Sie sie - FAS2820 Überprüfen Sie nach dem Austausch der Hardware und dem Booten des Ersatz- Controllers die Low-Level-Systemkonfiguration des Ersatz-Controllers und konfigurieren Sie die Systemeinstellungen nach Bedarf neu.
  • Seite 66 HA-Konfiguration sicherstellen müssen, dass der gesunde Controller weiterhin ausgefallen ist. Sie können sicher reagieren Um diese Eingabeaufforderungen. System neu zuordnen und Festplatten neu zuweisen – FAS2820 Um das Austauschverfahren abzuschließen und die Betriebsbereitschaft Ihres Systems wiederherzustellen, müssen Sie den Storage neu zuweisen, die Neuzuweisung von Festplatten bestätigen, die NetApp Storage Encryption Konfiguration (falls erforderlich)
  • Seite 67 Schritte 1. Überprüfen Sie anhand von, ob die Verkabelung korrekt ist "Active IQ Config Advisor". a. Laden Sie Config Advisor herunter und installieren Sie es. b. Geben Sie die Informationen für das Zielsystem ein, und klicken Sie auf Daten erfassen. c.
  • Seite 68 c. Warten Sie auf das savecore Befehl zum Abschließen, bevor Sie das Giveback ausgeben. Sie können den folgenden Befehl eingeben, um den Fortschritt des Befehls savecore zu überwachen: system node run -node local-node-name partner savecore -s d. Zurück zur Administratorberechtigungsebene: set -privilege admin 5.
  • Seite 69 Konfigurationen der NetApp-Speicherverschlüsselung oder der Volume-Verschlüsselung (falls erforderlich) wiederherstellen, Lizenzen für den Ersatz-Controller installieren und das fehlerhafte Teil an NetApp zurücksenden, wie in den RMA-Anweisungen beschrieben, die dem Kit beiliegen. Schritt 1: Installieren Sie Lizenzen für den Ersatz-Controller in ONTAP Sie müssen neue Lizenzen für den Node Replacement installieren, wenn der beeinträchtigte Knoten ONTAP-...
  • Seite 70 -node local -auto-giveback true Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
  • Seite 71 Wenn Sie über ein Cluster mit mehr als zwei Nodes verfügen, muss es sich im Quorum befinden. Wenn sich das Cluster nicht im Quorum befindet oder ein gesunder Controller FALSE anzeigt, um die Berechtigung und den Zustand zu erhalten, müssen Sie das Problem korrigieren, bevor Sie den beeinträchtigten Controller herunterfahren;...
  • Seite 72 das Controller-Modul aus der Mittelplatine zu lösen, und ziehen Sie das Controller-Modul anschließend mit zwei Händen aus dem Gehäuse heraus. 5. Drehen Sie das Controller-Modul um und legen Sie es auf eine flache, stabile Oberfläche. 6. Öffnen Sie die Abdeckung, indem Sie die blauen Tasten an den Seiten des Controller-Moduls drücken, um die Abdeckung zu lösen, und drehen Sie dann die Abdeckung nach oben und von dem Controller-Modul.
  • Seite 73 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. Sie müssen ein sauberes System herunterfahren, bevor Sie Systemkomponenten ersetzen, um nicht geschriebene Daten im nichtflüchtigen Speicher (NVMEM) zu verlieren. Die LED befindet sich auf der Rückseite des Controller-Moduls. Achten Sie auf das folgende Symbol: 2.
  • Seite 74 Taste zum Entriegeln der NVRAM-Batterie NVRAM-Batteriestecker DIMM-Auswerferlaschen DIMMs 8. Entfernen Sie das Ersatz-DIMM aus dem antistatischen Versandbeutel, halten Sie das DIMM an den Ecken und richten Sie es am Steckplatz aus. Die Kerbe zwischen den Stiften am DIMM sollte mit der Lasche im Sockel aufliegen. 9.
  • Seite 75 a. Schließen Sie die NVRAM-Batterie an. Vergewissern Sie sich, dass der Stecker in der Akkusteckdose auf der Hauptplatine einrastet. b. Richten Sie die Batterie an den Haltehalterungen an der Blechseitenwand aus. c. Schieben Sie den Akku nach unten, bis die Akkuverriegelung einrastet und in die Öffnung an der Seitenwand einrastet.
  • Seite 76 -node * -type all -message MAINT=END Befehl. Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
  • Seite 77 Über diese Aufgabe • Die Festplatten-Firmware wird bei neuen Laufwerken, die nicht über aktuelle Firmware-Versionen verfügen, automatisch (unterbrechungsfrei) aktualisiert. • Beim Austauschen eines Laufwerks müssen Sie eine Minute zwischen dem Entfernen des ausgefallenen Laufwerks und dem Einsetzen des Ersatzlaufwerks warten, damit das Speichersystem das vorhandene neue Laufwerk erkennen kann.
  • Seite 78 Option 1: SSD ersetzen Schritte 1. Wenn Sie dem Ersatzlaufwerk den Besitz eines Laufwerks manuell zuweisen möchten, müssen Sie das Ersatzlaufwerk für die automatische Laufwerkszuweisung deaktivieren, sofern dieses aktiviert ist Sie weisen den Antriebseigentum manuell zu und aktivieren dann die automatische Laufwerkszuweisung später in diesem Verfahren.
  • Seite 79 -node node_name -autoassign on Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen erneut aktivieren. 10. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Wenden Sie sich an den technischen Support unter "NetApp Support", 888-463-8277 (Nordamerika), 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen.
  • Seite 80 option modify -node node_name -autoassign off Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen deaktivieren. 2. Richtig gemahlen. 3. Entfernen Sie vorsichtig die Blende von der Vorderseite der Plattform. 4. Identifizieren Sie das ausgefallene Laufwerk über die Warnmeldung der Systemkonsole und die LED für den Fehler-LED am Laufwerk 5.
  • Seite 81 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen. Ersetzen Sie die NVMEM-Batterie – FAS2820 Um eine NVMEM-Batterie im System zu ersetzen, müssen Sie das Controller-Modul aus dem System entfernen, öffnen, die Batterie ersetzen, und das Controller-Modul schließen und ersetzen.
  • Seite 82 Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:*> system node autosupport invoke -node * -type all -message MAINT=2h 2. Wenn der beeinträchtigte Controller Teil eines HA-Paars ist, deaktivieren Sie das automatische Giveback von der Konsole des gesunden Controllers: storage failover modify -node local -auto -giveback false 3.
  • Seite 83 System nicht übernommen oder ordnungsgemäß angehalten wurde (nicht belegte Daten). Wenn das beeinträchtigte Controller-Modul nicht erfolgreich vom Partner-Controller- Modul übernommen wurde, wenden Sie sich an "NetApp Support" ◦ Wenn die grüne NV-Status-LED zu blinken beginnt, wenn das Controller-Modul aus dem Gehäuse entfernt wird: ▪...
  • Seite 84 Controllers aus dem Gehäuse abschließen. Schritt 3: Ersetzen Sie die NVMEM-Batterie Entfernen Sie die fehlerhafte NVMEM-Batterie aus dem System und ersetzen Sie sie durch eine neue NVMEM-Batterie. Schritte 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2.
  • Seite 85 Akkufreigabelasche Batterieanschluss 6. Entfernen Sie die fehlerhafte Batterie aus dem Controller-Modul: a. Drücken Sie die blaue Taste an der Seite des Controller-Moduls. b. Schieben Sie den Akku nach oben, bis er die Halteklammern freigibt, und heben Sie den Akku aus dem Controller-Modul heraus.
  • Seite 86 -node * -type all -message MAINT=END Befehl. Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von...
  • Seite 87 Ersetzen Sie eine Zusatzkarte - FAS2820 Ersetzen Sie die Mezzanine-Karte, indem Sie die Kabel und alle SFP- und QSFP-Module von der Karte trennen, die fehlerhafte Mezzanine-Karte austauschen und die Karten wieder einsetzen. • Sie können dieses Verfahren bei allen Versionen von ONTAP verwenden, die von Ihrem System unterstützt werden •...
  • Seite 88 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung des Übernehmen oder stoppen Sie den beeinträchtigten Regler von der Systems oder Passwort gesunden Steuerung: storage failover takeover -ofnode (Systempasswort eingeben) impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Schritt 2: Entfernen Sie das Controller-Modul Entfernen Sie das Controller-Modul aus dem System, und entfernen Sie dann die Abdeckung des Controller- Moduls.
  • Seite 89 5. Drehen Sie das Controller-Modul um und legen Sie es auf eine flache, stabile Oberfläche. 6. Öffnen Sie die Abdeckung, indem Sie die blauen Tasten an den Seiten des Controller-Moduls drücken, um die Abdeckung zu lösen, und drehen Sie dann die Abdeckung nach oben und von dem Controller-Modul.
  • Seite 90 Entriegelungstaste der Steuermodulabdeckung Schritt 3: Ersetzen Sie die Zusatzkarte Setzen Sie die Zusatzkarte wieder ein. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Entfernen Sie die Mezzanine-Karte mithilfe der folgenden Abbildung oder der FRU-Zuordnung auf dem Controller-Modul:...
  • Seite 91 E/A-Platte PCIe-Zusatzkarte a. Entfernen Sie die E/A-Platte, indem Sie sie gerade aus dem Controller-Modul herausschieben. b. Lösen Sie die Rändelschrauben auf der Zusatzkarte, und heben Sie die Zusatzkarte gerade nach oben. Sie können die Rändelschrauben mit den Fingern oder einem Schraubendreher lösen. Wenn Sie Ihre Finger verwenden, müssen Sie den NV-Akku möglicherweise nach oben drehen, um den Finger besser an der Daumenschraube daneben zu kaufen.
  • Seite 92 -node * -type all -message MAINT=END Befehl. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
  • Seite 93 angeschlossen und eingeschaltet werden. Alle anderen Komponenten des Systems müssen ordnungsgemäß funktionieren. Falls nicht, müssen Sie sich an den technischen Support wenden. • Die Netzteile sind redundant und Hot-Swap-fähig. • Dieses Verfahren ist für den Austausch eines Netzteils nach dem anderen beschrieben. Als Best Practice empfiehlt es sich, das Netzteil innerhalb von zwei Minuten vom Gehäuse zu ersetzen.
  • Seite 94 5. Schieben Sie die Stromversorgung mit dem Nockengriff aus dem System heraus. Wenn Sie ein Netzteil entfernen, verwenden Sie immer zwei Hände, um sein Gewicht zu stützen. 6. Stellen Sie sicher, dass sich der ein-/Ausschalter des neuen Netzteils in der Stellung aus befindet. 7.
  • Seite 95 NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite. Ersetzen Sie die Echtzeituhr-Batterie - FAS2820 Sie ersetzen den Echtzeituhr-Akku (RTC) im Controller-Modul, sodass die Dienste und Anwendungen Ihres Systems, die von der genauen Zeitsynchronisierung abhängen, weiterhin funktionieren.
  • Seite 96 3. Nehmen Sie den beeinträchtigten Controller zur LOADER-Eingabeaufforderung: Wenn der eingeschränkte Dann… Controller angezeigt wird… Die LOADER- Fahren Sie mit dem nächsten Schritt fort. Eingabeaufforderung Warten auf Giveback… Drücken Sie Strg-C, und antworten Sie dann Wenn Sie dazu aufgefordert werden. Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von der System oder Passwort...
  • Seite 97 5. Drehen Sie das Controller-Modul um und legen Sie es auf eine flache, stabile Oberfläche. 6. Öffnen Sie die Abdeckung, indem Sie die blauen Tasten an den Seiten des Controller-Moduls drücken, um die Abdeckung zu lösen, und drehen Sie dann die Abdeckung nach oben und von dem Controller-Modul.
  • Seite 98 Schritt 3: Ersetzen Sie die RTC-Batterie Tauschen Sie die RTC-Batterie aus, indem Sie sie in der Steuerung einsetzen und die entsprechenden Schritte befolgen. Animation - Ersetzen der RTC-Batterie...
  • Seite 99 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Suchen Sie den RTC-Akku. 3. Schieben Sie den Akku vorsichtig von der Halterung weg, drehen Sie ihn vom Halter weg, und heben Sie ihn dann aus der Halterung. Beachten Sie die Polarität der Batterie, während Sie sie aus dem Halter entfernen.
  • Seite 100 1. Schieben Sie das Steuermodul fest in die offene Position, bis es auf die Mittelebene trifft und vollständig sitzt, und schließen Sie dann den Nockengriff in die verriegelte Position. Beim Einschieben des Controller-Moduls in das Gehäuse keine übermäßige Kraft verwenden, um Schäden an den Anschlüssen zu vermeiden. Der Controller beginnt zu booten, sobald er im Gehäuse sitzt.
  • Seite 101 -node * -type all -message MAINT=END Befehl. Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von...
