c. Drehen Sie die Verriegelung nach unten, und klicken Sie sie in die verriegelte Position.
Bei der Verriegelung ist die Verriegelung bündig mit der Oberseite des Riser und der Riser sitzt im
Controller-Modul.
d. Setzen Sie alle SFP-Module wieder ein, die von den PCIe-Karten entfernt wurden.
Schritt 4: Installieren Sie das Controller-Modul neu
Nachdem Sie eine Komponente im Controller-Modul ausgetauscht haben, müssen Sie das Controller-Modul im
Systemgehäuse neu installieren und starten.

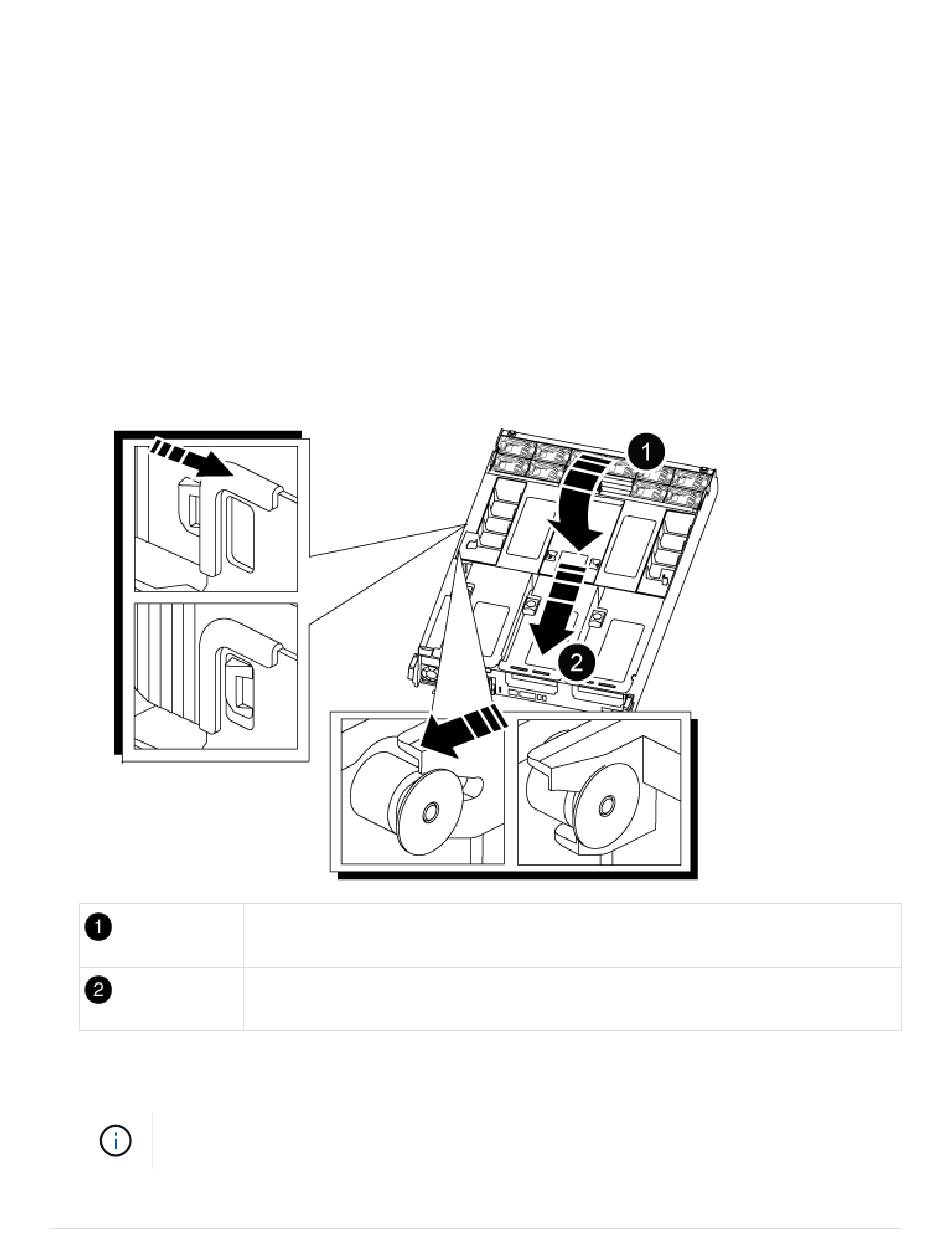

1. Wenn Sie dies noch nicht getan haben, schließen Sie den Luftkanal:
a. Schwenken Sie den Luftkanal bis nach unten zum Controller-Modul.
b. Schieben Sie den Luftkanal in Richtung der Steigleitungen, bis die Verriegelungslaschen einrasten.
c. Überprüfen Sie den Luftkanal, um sicherzustellen, dass er richtig sitzt und fest sitzt.
2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann
vorsichtig das Controller-Modul zur Hälfte in das System.
Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu
aufgefordert werden.
314
Verriegelungslaschen
Stößel schieben
