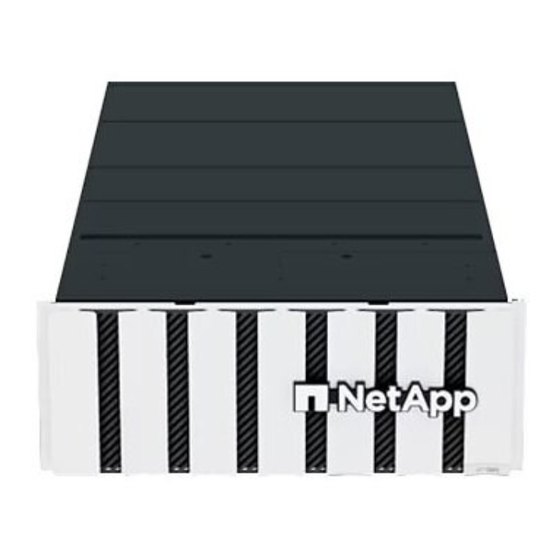

NetApp AFF C800 Bedienungsanleitung
Boot-medien
Vorschau ausblenden
Andere Handbücher für AFF C800:
- Installation und einrichtung (112 Seiten) ,
- Bedienungsanleitung (23 Seiten) ,
- Installation und einrichtung (335 Seiten)
Verwandte Anleitungen für NetApp AFF C800
Inhaltszusammenfassung für NetApp AFF C800
- Seite 1 Boot-Medien Install and maintain NetApp February 02, 2024 This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/c800/bootmedia-replace- overview.html on February 02, 2024. Always check docs.netapp.com for the latest.
- Seite 2 Überblick über den Austausch von Boot-Medien – AFF C800 ........
- Seite 3 Boot-Medien Überblick über den Austausch von Boot-Medien – AFF C800 • Sie müssen die fehlerhafte Komponente durch eine vom Anbieter empfangene Ersatz-FRU-Komponente ersetzen. • Es ist wichtig, dass Sie die Befehle in diesen Schritten auf dem richtigen Controller anwenden: ◦ Der Controller Impared ist der Controller, an dem Sie Wartungsarbeiten durchführen.
- Seite 4 Option 1: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.5 und früher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie prüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
- Seite 5 -node target/impaired node name Geben Sie an der Eingabeaufforderung die integrierte Passphrase für das Verschlüsselungsmanagement des Kunden ein. Wenn die Passphrase nicht angegeben werden kann, wenden Sie sich an "mysupport.netapp.com" ▪ Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
- Seite 6 Spalte hat andere als angezeigt yes, Oder wenn ein Schlüsselmanager angezeigt Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Restored Spalte wird angezeigt Für alle Authentifizierungsschlüssel und...
- Seite 7 Option 2: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
- Seite 8 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
- Seite 9 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
- Seite 10 Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel: Restored security key-manager key query b.
- Seite 11 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung des Übernehmen oder stoppen Sie den beeinträchtigten Regler von der Systems oder Passwort gesunden Steuerung: storage failover takeover -ofnode (Systempasswort eingeben) impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. 2.
- Seite 12 Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Ersetzen Sie das Startmedium – AFF C800 Zum Austauschen des Startmediums müssen Sie das beeinträchtigte Controller-Modul entfernen, das Ersatzstartmedium installieren und das Boot-Image auf ein USB-Flash- Laufwerk übertragen.
- Seite 13 Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Das Steuermodul auf eine stabile, flache Oberfläche legen und den Luftkanal öffnen: a.
- Seite 14 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 2: Ersetzen Sie die Startmedien Sie finden das ausgefallene Startmedium im Controller-Modul, indem Sie Riser 3 am Controller-Modul entfernen, bevor Sie das Boot-Medium ersetzen können. Sie benötigen einen Kreuzschlitzschraubendreher, um die Schraube zu entfernen, mit der die Bootmedien befestigt sind.
- Seite 15 Luftkanal Riser 3 Kreuzschlitzschraubendreher #1 Schraube für Boot-Medien Boot-Medien 2. Entfernen Sie die Boot-Medien aus dem Controller-Modul: a. Entfernen Sie mit einem #1 Kreuzschlitzschraubendreher die Schraube, mit der das Bootmedium befestigt ist, und setzen Sie die Schraube an einem sicheren Ort beiseite. b.
- Seite 16 • Eine Kopie der gleichen Bildversion von ONTAP wie der beeinträchtigte Controller. Das entsprechende Image können Sie im Abschnitt „Downloads“ auf der NetApp Support-Website herunterladen ◦ Wenn NVE aktiviert ist, laden Sie das Image mit NetApp Volume Encryption herunter, wie in der Download-Schaltfläche angegeben.
- Seite 17 Luftkanal Riser 3. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. 4. Installieren Sie das Kabelverwaltungsgerät neu und führen Sie das System nach Bedarf wieder ein. Denken Sie beim Neuinstallieren der Medienkonverter (SFPs oder QSFPs) daran, wenn sie entfernt wurden.
- Seite 18 Starten Sie das Wiederherstellungs-Image - AFF C800 Sie müssen das ONTAP-Image vom USB-Laufwerk starten, das Dateisystem wiederherstellen und die Umgebungsvariablen überprüfen. 1. Starten Sie von der LOADER-Eingabeaufforderung das Recovery-Image vom USB-Flash-Laufwerk: boot_recovery Das Bild wird vom USB-Flash-Laufwerk heruntergeladen. 2. Wenn Sie dazu aufgefordert werden, geben Sie entweder den Namen des Bilds ein oder akzeptieren Sie das Standardbild, das in den Klammern auf dem Bildschirm angezeigt wird.
- Seite 19 Wenn Ihr System… Dann… Keine Netzwerkverbindung und a. Drücken Sie Wenn Sie aufgefordert werden, die Backup- befindet sich in einer MetroCluster Konfiguration wiederherzustellen. IP-Konfiguration b. Starten Sie das System neu, wenn Sie dazu aufgefordert werden. c. Warten Sie, bis die iSCSI-Speicherverbindungen verbunden sind. Sie können fortfahren, nachdem Sie die folgenden Meldungen angezeigt haben: date-and-time [node-...
- Seite 20 AFF C800 Sobald Umgebungsvariablen geprüft werden, müssen Sie spezifische Schritte für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) durchführen. Bestimmen Sie den Abschnitt, den Sie zum Wiederherstellen Ihrer OKM-, NSE- oder NVE-Konfigurationen verwenden sollten: Wenn NSE oder NVE zusammen mit Onboard Key Manager aktiviert sind, müssen die zu Beginn dieses...
- Seite 21 Systemen mit ONTAP 9.6 und höher wieder her. Option 1: Wiederherstellung von NVE oder NSE bei aktiviertem Onboard Key Manager Schritte 1. Schließen Sie das Konsolenkabel an den Ziel-Controller an. 2. Verwenden Sie die Befehl an der LOADER-Eingabeaufforderung zum Booten des boot_ontap Controllers.
- Seite 22 7. Wählen Sie im Startmenü die Option Normal Boot aus. Das System wird mit gebootet Eingabeaufforderung: Waiting for giveback… 8. Stellen Sie das Konsolenkabel auf den Partner-Controller um und melden Sie sich als Administrator an. 9. Überprüfen Sie, ob der Ziel-Controller bereit ist für die Rückgabe an den storage failover show Befehl.
- Seite 23 Wenn der Spalte = nichts anderes als yes/true, Wenden Sie sich an den Restored Kundendienst. c. Warten Sie 10 Minuten, bis der Schlüssel über das Cluster synchronisiert wird. 15. Stellen Sie das Konsolenkabel auf den Partner Controller um. 16. Geben Sie den Ziel-Controller mithilfe des zurück storage failover giveback -fromnode local Befehl.
- Seite 24 An der clustershell-Eingabeaufforderung zur storage encryption disk show Überprüfung der Ausgabe. Dieser Befehl funktioniert nicht, wenn NVE (NetApp Volume Encryption) konfiguriert wird 10. Verwenden Sie die Abfrage des Security Key-Managers, um die Schlüssel-IDs der Authentifizierungsschlüssel anzuzeigen, die auf den Schlüsselverwaltungsservern gespeichert sind.
- Seite 25 12. Schließen Sie das Konsolenkabel an den Partner Controller an. 13. Geben Sie den Controller mithilfe des zurück storage failover giveback -fromnode local Befehl. 14. Stellen Sie die automatische Rückgabe wieder her, wenn Sie die Funktion mithilfe von deaktivieren Befehl. storage failover modify -node local -auto-giveback true Option 3: Stellen Sie NSE/NVE auf Systemen mit ONTAP 9.6 und höher wieder her Schritte...
- Seite 26 14. Stellen Sie AutoSupport wieder her, wenn sie mithilfe des deaktiviert wurde system node autosupport invoke -node * -type all -message MAINT=END Fehlgeschlagene Teile an NetApp – AFF C800 zurücksenden Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
- Seite 27 Die hierin enthaltenen Daten beziehen sich auf ein kommerzielles Produkt und/oder einen kommerziellen Service (wie in FAR 2.101 definiert) und sind Eigentum von NetApp, Inc. Alle technischen Daten und die Computersoftware von NetApp, die unter diesem Vertrag bereitgestellt werden, sind gewerblicher Natur und wurden ausschließlich unter Verwendung privater Mittel entwickelt.
