Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten
kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie
ihn um und versuchen Sie es erneut.
Über diese Aufgabe
Führen Sie den folgenden Schritt für jedes Controller-Modul durch.
Schritte

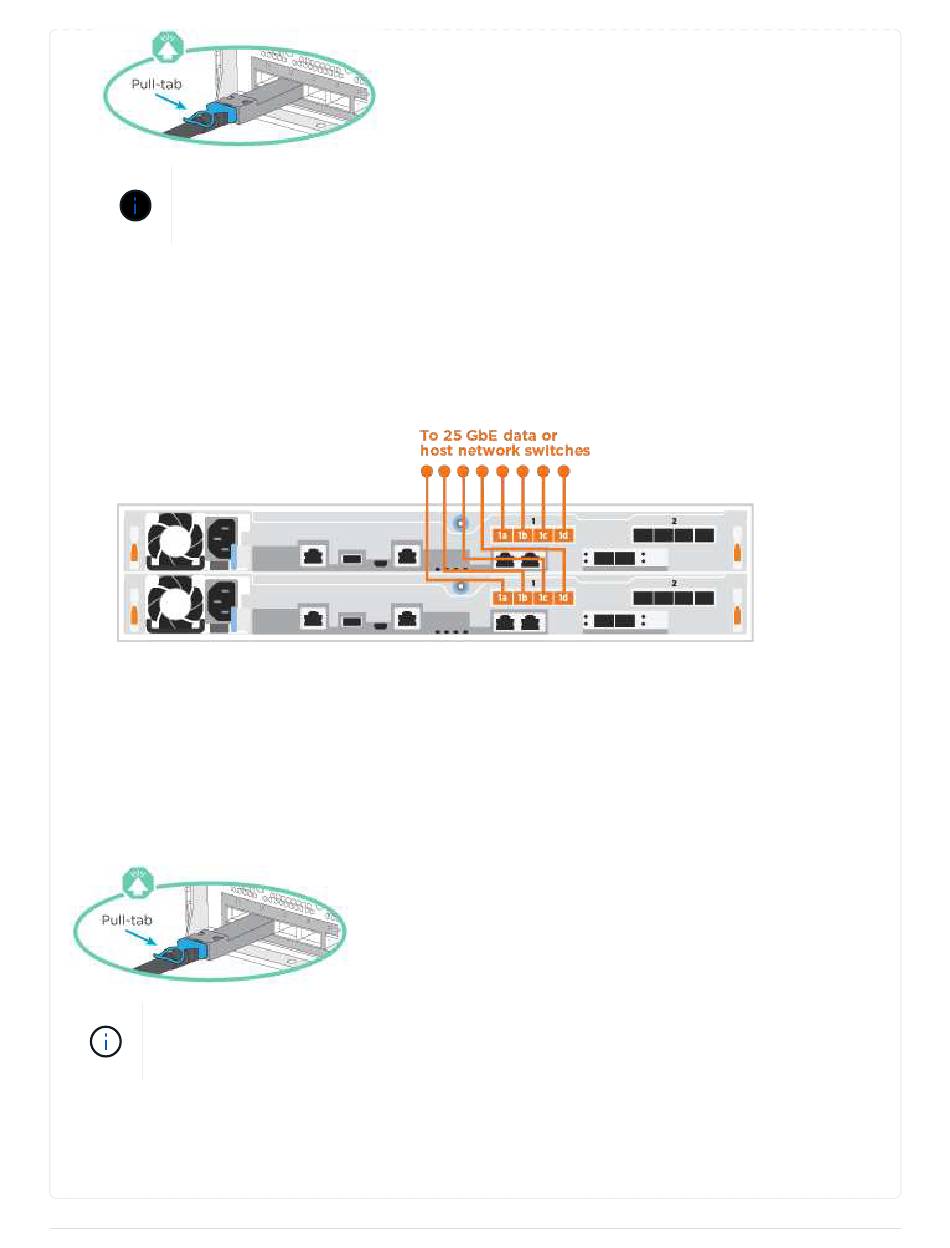

1. Verkabeln Sie die Ports e4a über e4d mit den 10 GbE Host Netzwerk-Switches.
Option 3: Controller zum einzelnen Festplatten-Shelf verkabeln
Verkabeln Sie jeden Controller mit den NSM-Modulen am NS224-Festplatten-Shelf.
Bevor Sie beginnen
Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu prüfen.
Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann.
Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und
versuchen Sie es erneut.
Über diese Aufgabe
Schließen Sie die Verkabelung zwischen den Controllern und dem einzelnen Shelf anhand der Animation
oder der tabellarischen Schritte ab. Führen Sie die Schritte für jedes Controller-Modul aus.
