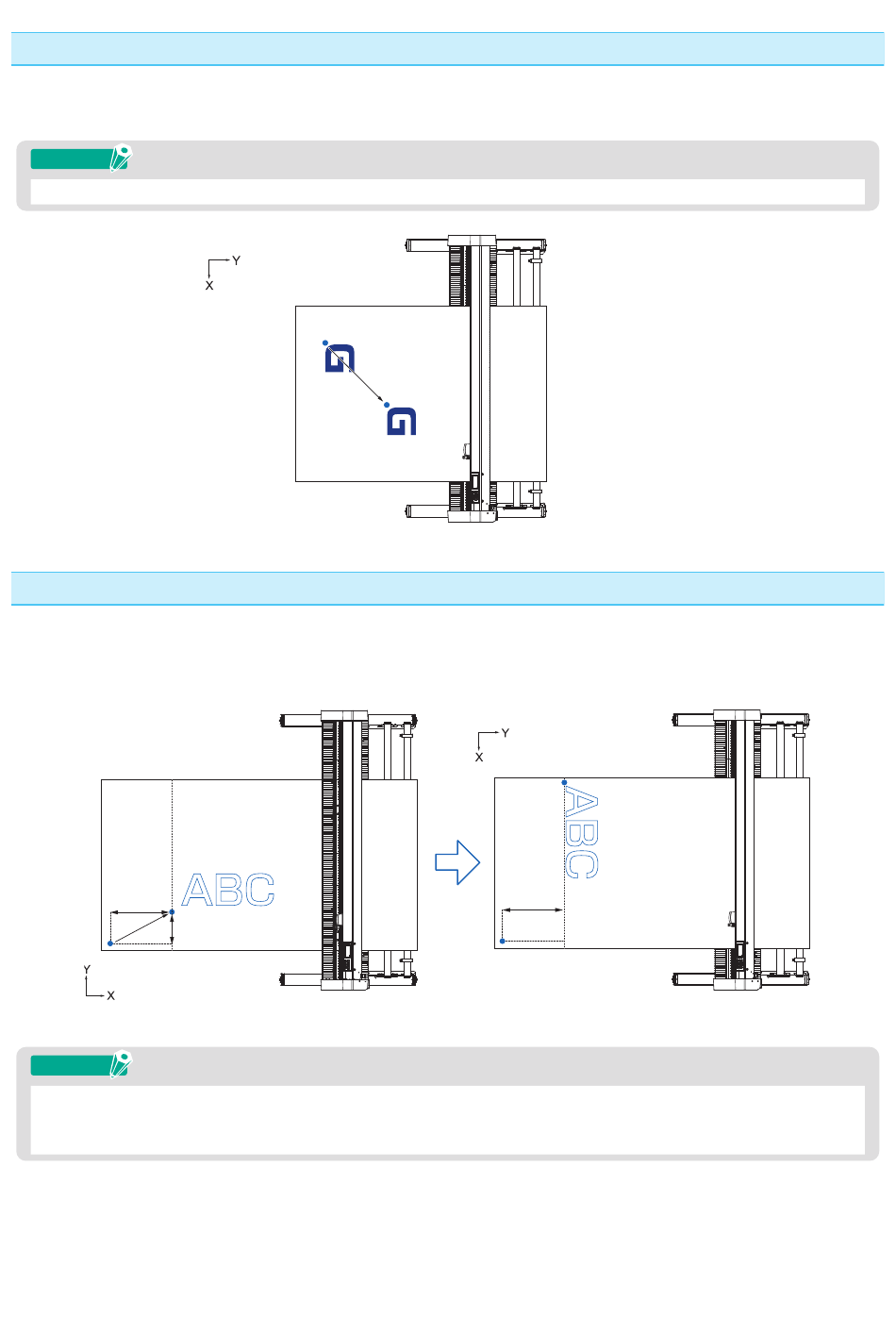

Wenn die Koordinatenachsen gedreht sind

Wenn der Nullpunkt bei gedrehten Koordinatenachsen verschoben wird, verschiebt sich der Nullpunkt wie unten
dargestellt.
Ergänzung
Hinweise zur Drehung der Koordinatenachsen finden Sie in Abschnitt „3.4 Einstellen der Schnittrichtung".

Wenn die Koordinatenachsen nach Einrichtung des Nullpunkts gedreht werden

Der Nullpunkt wird wie unten dargestellt initialisiert, wenn die Koordinate nach dem Verschieben des Nullpunkts
gedreht wird.
Die Distanz „a" wird beibehalten, aber die Distanz „b" wird initialisiert.
a
Neuer Nullpunkt
b
Ursprünglicher
Nullpunkt
Vor der Einstellung
Ergänzung
•
Wenn Sie die Nullpunktverschiebung und die Drehung der Koordinatenachsen zusammen einsetzen möchten, drehen
Sie immer zuerst die Koordinatenachsen und verschieben Sie anschließend den Nullpunkt.
•
Der nach der Einrichtung des neuen Nullpunkts angezeigte Koordinatenwert ist der Abstand zum neuen Nullpunkt.
Ursprünglicher Nullpunkt
Neuer
Nullpunkt
3-8
Neuer
Nullpunkt
a
Ursprünglicher
Nullpunkt
Nach der Einstellung
