14.2

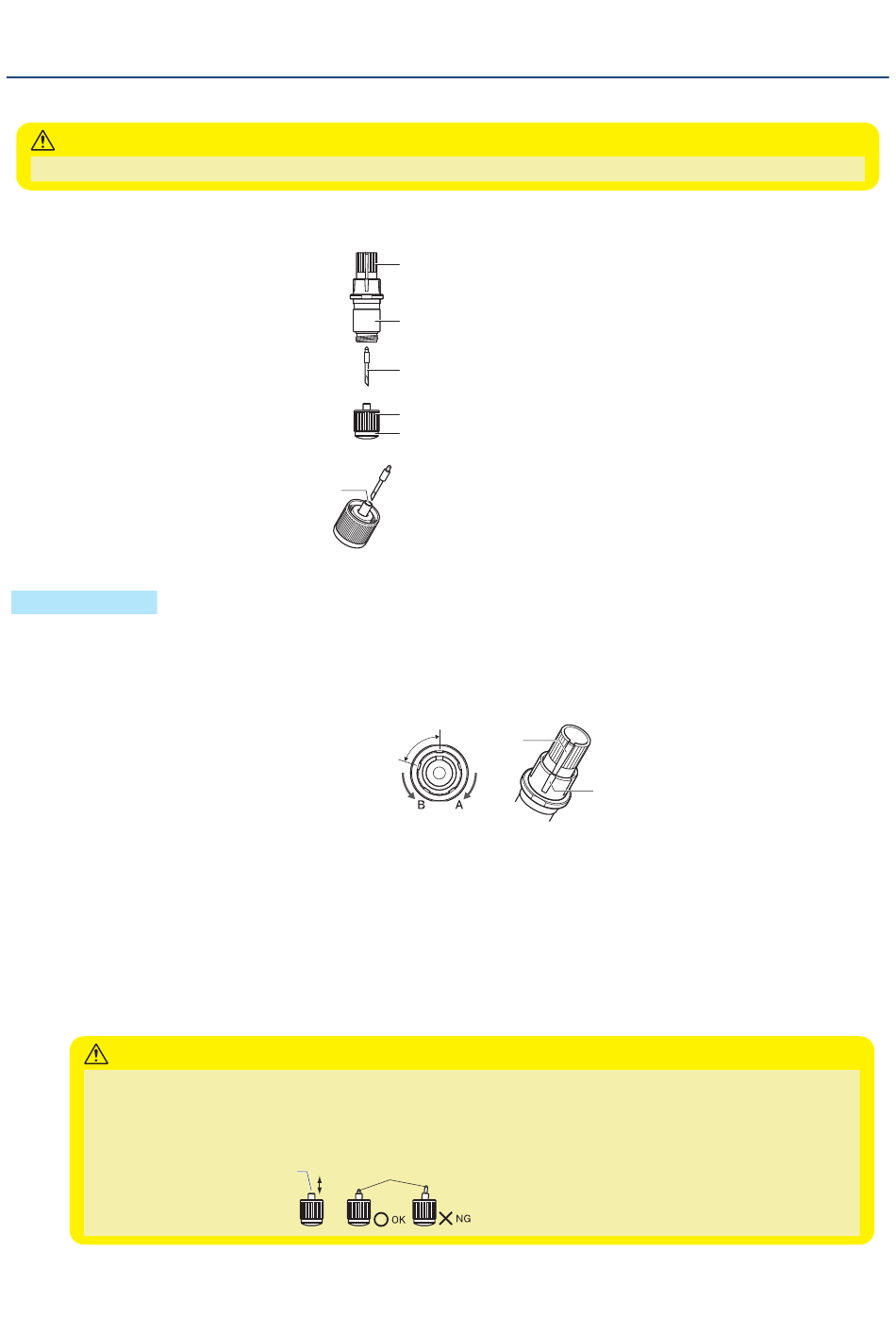

Schneidklinge ersetzen
Beachten Sie beim Austausch der Schneidklinge das Strukturdiagramm des Schneidkolbens.
VORSICHT
Handhaben Sie die Schneidklingen vorsichtig, um Verletzungen zu vermeiden.
Vorgehensweise
1.
Drehen Sie den Einstellknopf für die Klingenlänge in Richtung des Pfeils B und ziehen Sie die Klinge in
den Kolben.
2.
Drehen Sie die Kolbenkappe gegen den Uhrzeigersinn, um sie vom Kolben zu entfernen.
3.
Nehmen Sie die Klinge aus der Innenseite der Kolbenkappe heraus.
4.
Nehmen Sie eine neue Klinge aus der Verpackung. Setzen Sie die neue Klinge in die vorgesehene
Öffnung in der Kolbenkappe ein.
5.
Setzen Sie die Klinge in die Kolbenkappe ein und bringen Sie den Kolben von oben in diesem Zustand an.
6.
Sichern Sie die Kolbenkappe, indem Sie sie im Uhrzeigersinn drehen.
VORSICHT
Führen Sie die Schneidklinge vollständig und gerade in die Kolbenkappe ein.
Wenn die Schneidklinge nicht gerade eingeführt werden kann, drücken Sie mehrmals auf die Einführöffnung
der Schneidklinge und führen Sie die Schneidklinge dann ein.
Wenn sie nicht richtig eingesetzt ist, kann die Schneidklinge oder der Plotter selbst beschädigt werden.
Einführöffnung der Schneidklinge
PHP33-CB09N-HS/PHP33-CB15N-HS
Einstellknopf für die Klingenlänge
Kolben
Schneidklinge
φ 0,9 mm/φ1,5 mm
Kolbenkappe
Farbring
PHP33-CB09N-HS: Blau
PHP33-CB15N-HS: Rot
Loch
PHP33-CB09N-HS/PHP33-CB15N-HS
Eine Skaleneinheit
entspricht ca. 0,1 mm
14-3
Skala
Skala
