Funk-Management
1.
825 603 13
Stand: Apr-09
Bedienungsanleitung

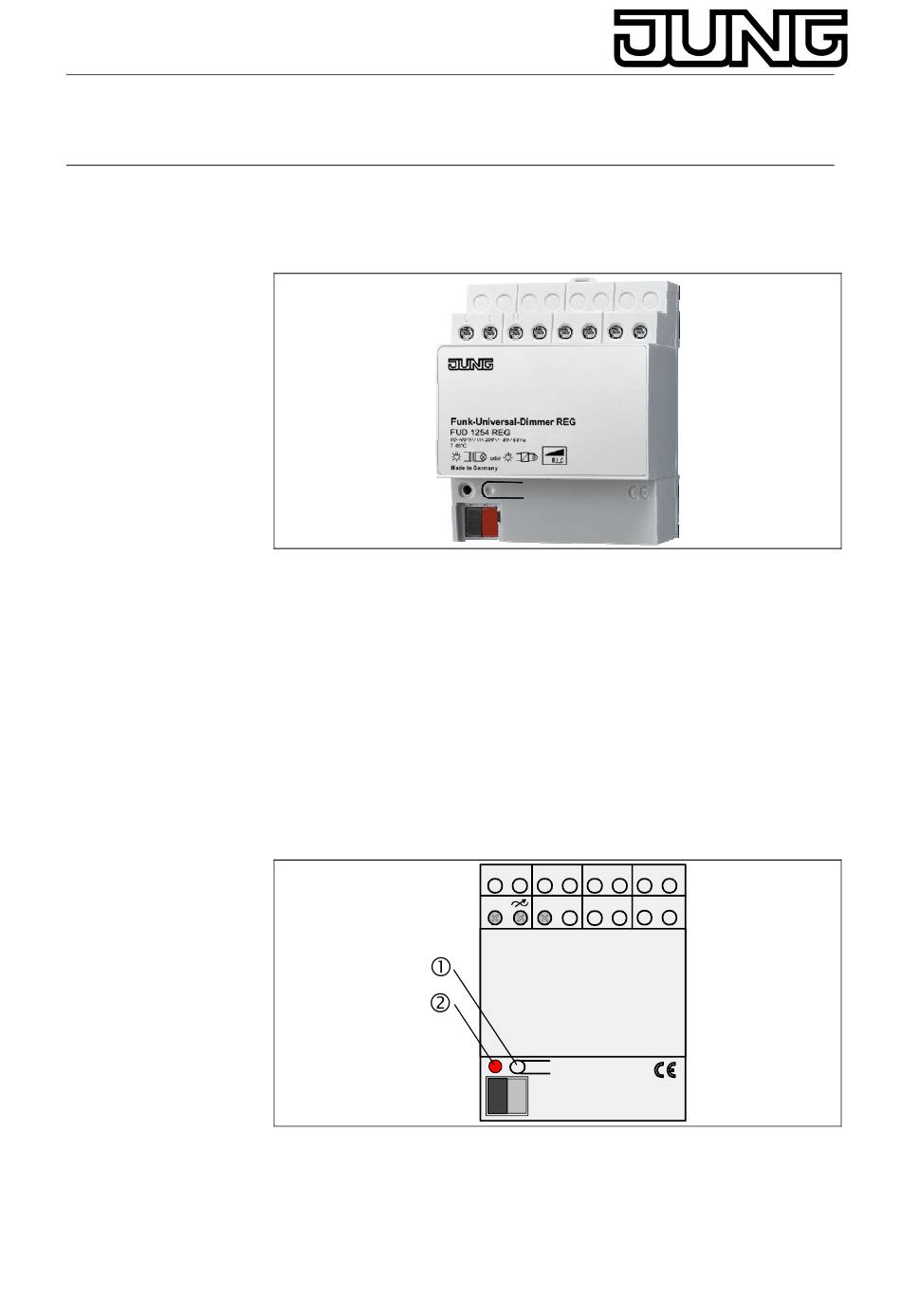

Funk-Universal-Dimmer REG
Funktion
Der Funk-Universal-Dimmer REG ist für den Einbau in einen
Installationsverteiler vorgesehen. Er ist ein Universal-Dimmer mit
automatischer Lasterkennung und ermöglicht in Kombination mit dem
Funkkopf REG das funkgesteuerte Schalten und Dimmen einer
Beleuchtung. Die Einschalthelligkeit kann im Gerät als Memory-Wert
abgespeichert werden.
Die Bedienung erfolgt mit einem erlernten Funk-Sender (z.B. Funk-
Handsender etc.) oder über einen Nebenstellenanschluss oder direkt am
Gerät (nur Schalten).
Je nach Betätigung des Funk-Senders wird die Beleuchtung geschaltet
(kurzer Tastendruck) oder gedimmt (langer Tastendruck).
Empfängt der Universal-Dimmer im ausgeschalteten Zustand ein
erlerntes Funk-Wächter Telegramm, so schaltet er bei entsprechender
Dunkelheit für eine Nachlaufzeit von ca. 1 min auf den eingestellten
Memory-Wert ein.
Der Universal-Dimmer kann bis zu 30 Funk-Kanäle erlernen.

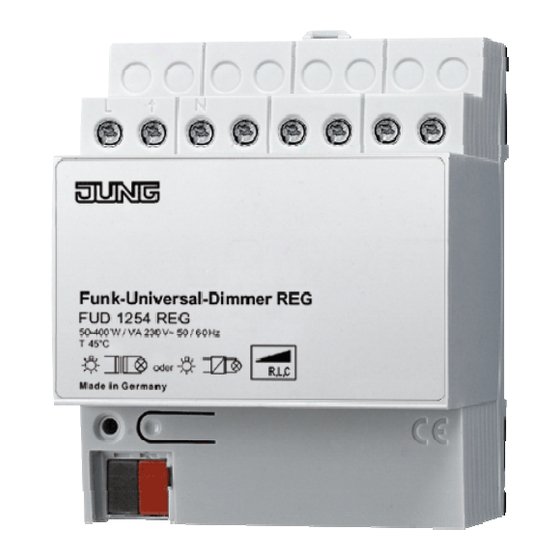

Funk-Universal-Dimmer REG
Art.-Nr.: FUD 1254 REG
L
1
Werbung
Verwandte Anleitungen für Jung FUD 1254 REG
Inhaltszusammenfassung für Jung FUD 1254 REG
- Seite 1 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Bedienungsanleitung Funk-Universal-Dimmer REG Funktion Der Funk-Universal-Dimmer REG ist für den Einbau in einen Installationsverteiler vorgesehen. Er ist ein Universal-Dimmer mit automatischer Lasterkennung und ermöglicht in Kombination mit dem Funkkopf REG das funkgesteuerte Schalten und Dimmen einer Beleuchtung.
- Seite 2 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Auf dem Gerät befindet sich eine Programmiertaste und eine Programmier-LED Lichtszenen Der Universal-Dimmer kann in bis zu 5 Lichtszenen eingebunden werden. Diese werden mit entsprechenden Funk-Sendern (z.B. Handsender Komfort) aufgerufen und gespeichert. Die gewünschte Lichtszenentaste müssen Sie zuvor im Universal-Dimmer einlernen.
- Seite 3 Dimmstellung durch kurzzeitiges Flackern bemerkbar machen. Automatische Lasterkennung Nach der ersten Installation und nach Netztrennung erkennt der Universal-Dimmer die Last automatisch. Achtung: Kapazitive Lasten (z.B. JUNG-Tronic-Trafos) und induktive Lasten (z.B. konventionelle Trafos) nicht gemeinsam am Universal-Dimmer anschließen.
- Seite 4 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Der Erkennungsvorgang macht sich bei ohmschen Lasten (Glüh-, HV- Halogenlampen) durch kurzes Flackern bemerkbar. Der Erkennungsvorgang dauert, je nach Netzverhältnis, zwischen 1 s und 10 s. Während dieser Zeit ist keine Bedienung möglich. Bei Kurzschluss während des Erkennungsvorganges muss die Last nach...
- Seite 5 Art.-Nr.: FUD 1254 REG Leistungszusätze Je nach Auslastung des Universaldimmers können Sie bis zu 10 Leistungszusätze anschließen. Verwenden Sie nur Tronic-Leistungszusätze in Kombination mit JUNG- Tronic-Trafos (kapazitive Lasten). Verwenden Sie nur NV-Leistungszusätze in Kombination mit konventionellen Trafos (induktive Lasten). Hinweis: Der Universal-Dimmer benötigt eine Grundlast...
- Seite 6 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Die LED blinkt rot für ca. 1 min. Während dieser Zeit kann ein Funk- Kanal eingelernt werden. Prog 1 min • Lösen Sie am ausgewählten Funk-Sender ein Funk-Telegramm aus (siehe Bedienungsanleitung Funk-Sender): Lernen eines Kanals Drücken Sie die Kanal-Taste länger als 1 s.
- Seite 7 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Hinweise: Wenn alle 30 Speicherplätze belegt sind, müssen Sie einen bereits gelernten Funk-Sender löschen um einen neuen Sender zu erlernen. Beim Lernen eines Funk-Kanals (z.B. Handsender Komfort) werden eine vorhandene ALLES-EIN-Taste und ALLES-AUS-Taste automatisch mitgelernt.
- Seite 8 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Prog 1 min Bedienung Der Universal-Dimmer kann 1. mit einem gelernten Funk-Sender oder 2. mit einer Nebenstelle oder 3. direkt am Gerät (Testbetrieb) bedient werden. 1. Bedienung mit Funk-Sender Je nach Betätigung eines gelernten Funk-Senders (z.B. Handsender) wird die Beleuchtung geschaltet (kurzer Tastendruck) oder gedimmt (langer Tastendruck).
- Seite 9 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG • Stellen Sie die Beleuchtung auf die gewünschte Helligkeit ein. • Drücken Sie die Programmiertaste für mindestens 4 s. Zur Bestätigung erfolgt ein „Softstart“, d.h. die Beleuchtung wird kurz ausgeschaltet und bis zum Memory-Wert heller gedimmt.
- Seite 10 Funk-Management Funk-Universal-Dimmer REG Art.-Nr.: FUD 1254 REG Hinweise zum Funkbetrieb Das Zusammenschalten dieser Funkanlage mit anderen Kommunikationsnetzen ist nur im Rahmen von nationalen Gesetzen zulässig. Diese Funkanlage darf nicht zur Kommunikation über Grundstücksgrenzen hinweg genutzt werden. Beim Betrieb in Deutschland sind im Übrigen die Hinweise aus der Allgemeinzuteilung im Amtsblatt Vfg 73/2000 zu beachten.
- Seite 11 (induktive Last, Phasenanschnitt) - Mischlasten der spezifizierten Lastarten (nicht kapazitive mit induktiven Lasten mischen) Einwandfreien Betrieb garantieren wir nur mit JUNG Tronic-Trafos oder mit konventionellen Eisen-Kupfer Trafos. Bei Mischlast mit konventionellen Trafos 50 % Anteil ohmscher Last (Glühlampen, HV-Halogenlampen) nicht überschreiten.
- Seite 12 12. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
