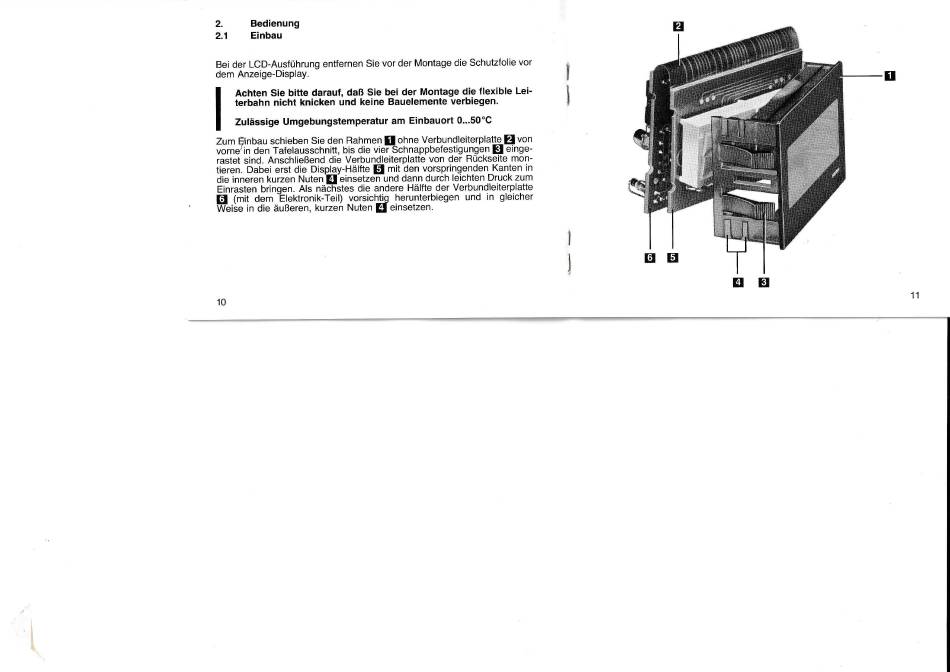

2.
2_1
Bedienung
Einbau
Bei der LCD-Ausführung entfernen
sie
vor der Montage die
schutzfolie vor
dem
Anzeige-DisplaY.
I
Achten
Sie
bitte darauf,
daß
Sie bei der
Montage die
flexible
Lei-
I
terbahn
nicht
knicken und keine
Bauelemente verbiegen.
I
zrra""ige
Umgebungstemperatur am Einbauort 0...50'C
Zum
Einbau schieben Sie
den
Flahmen
E
ohne Verbundleiterplatte
p
von
vornerin
den
Tafelausschnitt,
bis die
vier
Schnappbefestigungen
f,t
einge-
rastet sind. Anschließend die Verbundleiterplatte von
der
Rückseite mon-
tieren.
Dabei
erst
die
Display-Hälfte
§
mit
den vorspringenden Kanlen
in
die inneren kurzen Nuten
p
einsetzen und dann durch leichten Druck zum
Einrasten bringen.
Als
nä-ctrstes
die andere
Hälfte
der verbundleiterplatte
Iil
(mit
dem
Elektronik-Teil) vorsichtig
herunterbiegen
und
in
gleicher
Wbiäe
in
die
äußeren,
kurzen
Nuten
Ef
einsetzen.
ü
I
I
E
g
