Gossen Mavo-Spot Bedienungsanleitung
Leuchtdichtemeßgerät für aufsatz- und distanzmessung
Vorschau ausblenden
Andere Handbücher für Mavo-Spot:
- Bedienungsanleitung (4 Seiten) ,
- Bedienungsanleitung (4 Seiten)
Verwandte Anleitungen für Gossen Mavo-Spot
Inhaltszusammenfassung für Gossen Mavo-Spot
- Seite 1 Bedienungsanleitung MAVO-MONITOR / MAVO-SPOT 15043 Leuchtdichtemeßgerät für Aufsatz- und Distanzmessung 1/1.00...
-
Seite 2: Inhaltsverzeichnis
Was versteht man unter Leuchtdichte? ..6 Technische Daten ........7 Wartung ............. 8 Kalibrierservice ..........8 Reinigung und Pflege ........8 Beschreibung MAVO-SPOT ..... 9 1 Anzeigedisplay Bedienung MAVO-SPOT ......10 2 Schiebeschalter cd/m² – Segment-Test Batterie einsetzen ..........10 Batteriekontrolle ..........11 3 Ein-/Ausschalter Vorbereitungen zur Messung ......11... -

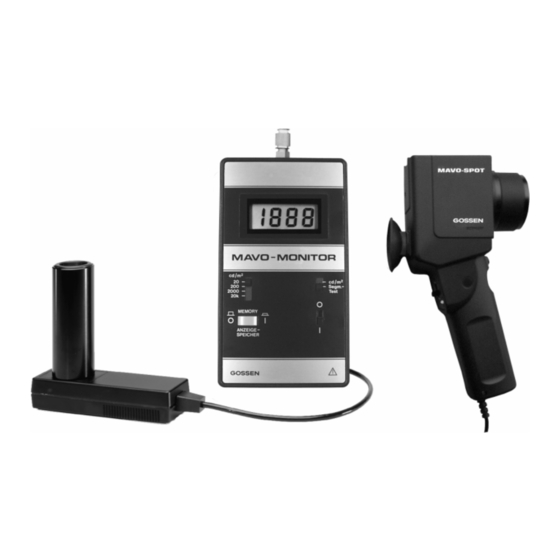

Seite 3: Beschreibung Mavo-Monitor
• Leuchtwannen richtig messen, ohne Korrekturfaktoren berück- sichtigen zu müssen. Distanzmessung Durch seinen Schreiberausgang eignet sich der Hierzu ist das Vorsatzgerät MAVO-SPOT MAVO-MONITOR besonders gut für Überwa- erforderlich. Geeignet zur Messung von chungsaufgaben, zum Überprüfen technischer • Monitoren unter Berücksichtigung Abnahmebedingungen und überall da, wo ein... -
Seite 4: Bedienung Mavo-Monitor
1,5 Sekunden lang die Ziffern 1888 erscheinen ßen Sie den Batteriefachdeckel. (danach undefinierte Anzeige). Achtung Ist dies nicht der Fall, so muß das Gerät in unserer Verwenden Sie ausschließlich neue Batterien oder Service-Abteilung überprüft werden. Akkus nach IEC 6 LF 22. GOSSEN Foto- und Lichtmeßtechnik... -
Seite 5: Aufsatzmessung
Meßwert erhalten. Nach erneutem daher möglichst 15 min. vorher ein. Drücken ist der gespeicherte Wert gelöscht und – Die Lichtleistung der Lichtquellen ist von der das Gerät wieder meßbereit. Netzspannung abhängig. Kontrollieren Sie die Netzspannung ggf. mit einem Voltmeter. GOSSEN Foto- und Lichtmeßtechnik... -
Seite 6: Schaltungsprinzip
Leuchtdichten cd/m² (frühere Bezeichnung: „Apostilb“ (1 asb = 0,31831 cd/m²)). Analog- Sonden- Digital- Weiterhin sind im Ausland bekannt: anpassung Wandler 1 fL (footlambert) = 3,426 cd/m² 1 cd/ft² (Candela per square foot) = 10,76 cd/m² Schreiberausgang Speicher GOSSEN Foto- und Lichtmeßtechnik... -
Seite 7: Technische Daten
350 g ohne Batterien Ausgang entspricht der Schutz- Mitgeliefertes klasse III. Zubehör Bereitschaftstasche Meßsonde 18,5 mm ∅ – Öffnung – Meßfläche 10 x 10 mm Weiteres Zubehör Vorsatzgerät MAVO-SPOT Anzeige LCD 3½-stellig für Distanzmessungen Ziffernhöhe 12,7 mm GOSSEN Foto- und Lichtmeßtechnik... -
Seite 8: Wartung
Meßsonde nicht unnötig dem Licht ausgesetzt sein. Für die Reinigung der Kunststoffteile benutzen Sie bitte keine scharfen Reinigungsmittel. Ein feuchtes Tuch genügt. Die Linsen sollten mit einem speziel- len Optikreinigungstuch oder einem Pinsel gesäu- bert werden. GOSSEN Foto- und Lichtmeßtechnik... -
Seite 9: Beschreibung Mavo-Spot
Beschreibung MAVO-SPOT Der MAVO-SPOT ist in Verbindung mit dem MAVO-MONITOR ein Präzisionsvorsatzgerät mit einem Meßwinkel von 1°. Mit diesem Gerät kön- nen Sie Distanzmessungen unter Einbeziehung des Umgebungslichtes in einer Entfernung von 1 m bis ∞ durchführen. Mit den als Zubehör lieferbaren Nahlinsen ist es möglich, den Meßabstand auf bis zu 34 cm... -
Seite 10: Bedienung Mavo-Spot
Batterie. Setzen Sie dann die mitgelieferte Batterie in das Batteriefach ein. Achten Sie dabei auf die richtige Polarität. Schlie- ßen Sie den Batteriefachdeckel. Achtung Verwenden Sie ausschließlich neue Batterien oder Akkus nach IEC 6 LF 22. GOSSEN Foto- und Lichtmeßtechnik... -
Seite 11: Batteriekontrolle
MAVO-MONITOR und schalten Sie beide Geräte ein. Meßvorgang Blicken Sie durch das Okular der Spiegelreflexop- tik des MAVO-SPOT und richten Sie den einge- spiegelten Meßkreis auf die zu messende Stelle. Diese sollte gleichmäßig ausgeleuchtet sein und im Vergleich zum Meßkreis möglichst groß sein. -
Seite 12: Technische Daten
Nahlinse 2: Verkürzung der Meßentfernung Akku IEC 6 LF (z. B. Varta 4002) auf ca. 34 cm bis 51 cm Betriebsdauer ca. 60 Stunden Dauerbetrieb Bestell-Nr.: M497G Störaussendung – Transportkoffer EN 50081-1: 1992 Bestell-Nr.: M495G Störeinstrahlung EN 50082-1: 1992 GOSSEN Foto- und Lichtmeßtechnik... -
Seite 13: Wartung
Nahlinsen Wartung Mit dem MAVO-SPOT und dem mitgelieferten Schutzfilter vor dem Objektiv sind Meßpunkte in 11.1 Kalibrierservice einer Entfernung von 1 m bis ∞ messbar. Die Geräte werden mittels einer Normlichtlampe Für geringere Entfernungen sind zwei verschie- nach PTB-Standard mit einer Verteilungstempera- dene Nahlinsen lieferbar. - Seite 14 GOSSEN Foto- und Lichtmeßtechnik...
- Seite 15 GOSSEN Foto- und Lichtmeßtechnik...
- Seite 16 Gedruckt in Deutschland • Änderungen vorbehalten GOSSEN Foto- und Lichtmeßtechnik GmbH Lina-Ammon-Str. 22 D-90471 Nürnberg Telefon: +49 911 / 8602-181 Telefax: +49 911 / 8602-142 http://www.gossen-photo.de...
