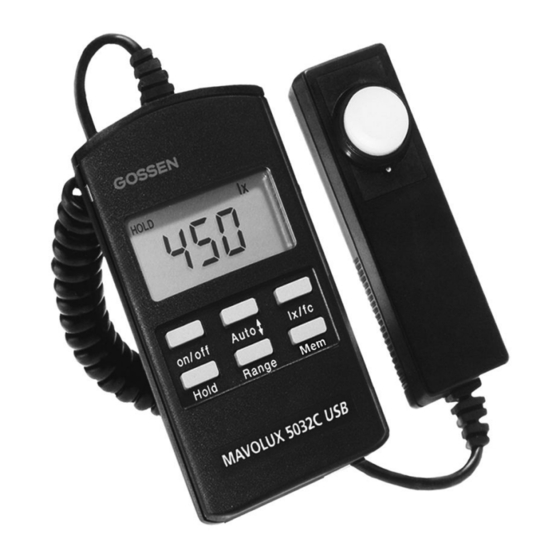

Gossen Mavolux 5032C USB Bedienungsanleitung
Beleuchtungsstärkemessgerät
Vorschau ausblenden
Andere Handbücher für Mavolux 5032C USB:
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für Gossen Mavolux 5032C USB
Inhaltszusammenfassung für Gossen Mavolux 5032C USB

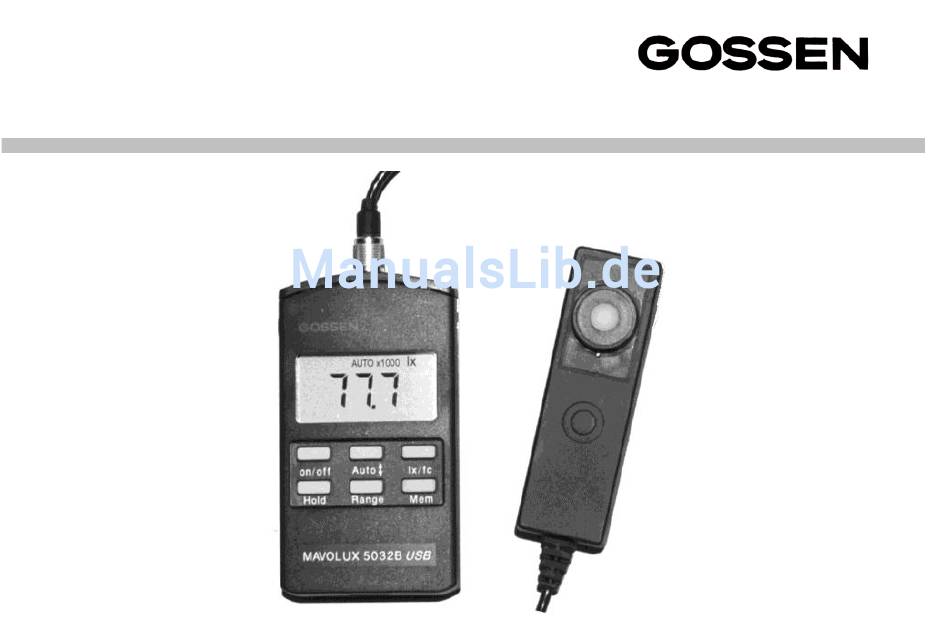

- Seite 1 Bedienungsanleitung MAVOLUX 5032C/B USB 15458 1/03/12 Beleuchtungsstärkemessgerät...
- Seite 2 Lichtempfänger USB- Schnittstelle Display Photometerkopf Tastenfeld Unterseite des Photometerkopfes: Unterseite der Anzeigeeinheit: - Seriennummer der - Batteriefachdeckel Anzeigeeinheit - Stativgewinde ¼ “ - Seriennummer - Kalibriersiegel für DAkkS- oder Werksprotokoll (falls vorhanden) Geräteansicht MAVOLUX USB GOSSEN Foto- und Lichtmesstechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
Überlaufanzeige - Nullpunktanzeige..7 Speicherfunktionen......... Konformitätserklärung 4.4.1 „Hold“ – Zwischenspeicher..... 4.4.2 „Mem“ – Messwert speichern....4.4.3 „Mem-Edit“ – Überschreiben eines gespeicherten Messwerts....10 4.4.4 „Mem-Recall“ – Auslesen des Messwertspeichers 4.4.5 „Mem-Clear“ – Löschen des gesamten Messwertspeichers......11 GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 4: Anwendung
Standard-Software ausgelesen und weiterverarbeitet werden kann. lx = Lux 1 lx = 0.0929 fc fc = footcandle 1 fc = 10,76 lx cd/m² = Candela pro m² 1 cd/m = 0,2919 fL fL = footLambert 1 fL = 3,426 cd/m GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 5: Anzeigefeld
Range Taste - Speicher/Messbereich lx/fc – Messeinheit umschalten Zwischenspeicher Faktor Messwert Hold - Zwischenspeicher Auto-Range – automatische Messbereichswahl Range Taste - Speicher/Messbereich Batteriewarnanzeige Mem - Speichertaste * MAVOLUX 5032 B USB mit automatischer Hintergrundbeleuchtung in der „Hold“-Funktion. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 6: So Funktioniert Das Mavolux
Die im Messwertspeicher abgelegten Werte, sowie die individuellen Einstellungen bleiben erhalten. Die automatische Abschaltung lässt sich unterdrücken, wenn Sie beim Einschalten zusätzlich die Taste Hold gedrückt halten. Der Dauerbetrieb wird Ihnen im Display durch Blinken der Messeinheit angezeigt. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 7: Bedienung
Anzeigeeinheit für Leuchtdichte cd/m² oder fL eingestellt werden. Überlaufanzeige - Nullpunktanzeige Bei Überschreiten eines Messbereichs erscheint „OL“ (overload) im Display. Die Nullpunktanzeige kann durch Aufsetzen der mitgelieferten Schutzkappe auf das Lichteintrittsfenster des Photometerkopfes erzeugt werden. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 8: Speicherfunktionen
Bei Druck auf die Taste Hold wird die letzte Messung im Display festgehalten. Im Display erscheint „HOLD“. Durch erneuten Druck auf die Taste Hold wechselt das MAVOLUX wieder in die Messfunktion. Hold Die Funktion „Hold“ ist die Ausgangsfunktion für alle Speicherfunktionen. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 9: Mem" - Messwert Speichern
Im Display wird der gespeicherte Messwert abwechselnd mit der Nummer des Speicherplatzes für einige Sekunden angezeigt. Anschließend wechselt das MAVOLUX wieder in die Messfunktion. Ist der Speicher mit 100 Messwerten belegt, wird dies mit „FLL“ im Display angezeigt. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 10: Mem-Edit" - Überschreiben Eines Gespeicherten Messwerts
Bei dem zu überschreibenden Speicherplatz drücken Sie jetzt die Taste Mem. Im Display wird der gespeicherte Messwert abwechselnd mit der Nummer des Speicherplatzes für einige Sekunden angezeigt. Anschließend wechselt das MAVOLUX wieder in die Messfunktion. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 11: Mem-Recall" - Auslesen Des Messwertspeichers
Speicher geblättert werden. Der aktuelle Speicherplatz wird abwechselnd mit dem gespeicherten Messwert angezeigt. Durch Druck auf eine beliebige andere Taste, oder wenn Sie ca. 10 Sekunden keinen weiteren Speicher über die Range-Tasten abrufen, gelangen Sie wieder in die Messfunktion. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 12: Mem-Clear" - Löschen Des Gesamten Messwertspeichers
Mit der Standardsoftware gLux kann der Messwertspeicher ausgelesen und MAVOLUX gesteuert werden (automatische Messung von 2x pro Sekunde bis 1x täglich). Bei der Darstellung können Sie zwischen tabellarisch und grafisch wählen. Die ausgelesenen Messwerte können in nutzereigene Kalkulationen übernommen werden. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 13: Zubehör
* Bei allen Arten von Monitoren/Bildschirmen wird Licht aus dem Raum abgeschirmt. Die Folgen sind genauere Messergebnisse bei Nutzung der Adapterscheibe. * bei empfindlichen Oberflächen wird der Auflagedruck durch die große Oberfläche der Scheibe vermindert. Die Gefahr der Beschädigung bei Messungen wird dadurch wesentlich vermindert. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 14: Werkszertifikat
Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. Sollte Ihr MAVOLUX einmal nicht zu Ihrer Zufriedenheit arbeiten, oder wollen Sie Ihr Werks- bzw. DAkkS-Zertifikat erneuern lassen, senden Sie ihn an: GOSSEN Foto- und Lichtmesstechnik GmbH Lina-Ammon-Str. 22 90471 Nürnberg... -
Seite 15: Technische Daten
1,5V Mignon Alkali-Mangan-Zelle (IEC LR 6) oder entsprechender Akku Betriebsdauer ca. 45 Stunden Dauerbetrieb mit Alkali-Mangan-Batterie Automatische Anzeige von „ “, wenn Batteriespannung kleiner ca. 1,0V Batteriekontrolle Extern Bei PC-Betrieb erfolgt die Stromversorgung über die USB Schnittstelle GOSSEN Foto- und Lichtmesstechnik GmbH... - Seite 16 Lichtauffangfläche des Diffusors: ca. 10 mm mit zusätzlicher Ringblende Lichtempfänger Die Lage der Referenzebene ist auf der Oberfläche der Lichteintrittsfläche Kabellänge ca. 1,5 m, gegen Aufpreis erhältlich: 3 m, 5 m und 10 m Elektromagnetische Verträglichkeit EMV Nach Richtlinie 89/336/EWG vom 01.01.1996 GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 17 Wichtigste Fehlergrenzen MAVOLUX 5032B USB Merkmal Zulässige Fehlergrenze nach Typischer Fehler DIN 5032 Klasse B MAVOLUX 5032 B USB ‘) 3,0% V()-Anpassung (f Cos-getreue Bewertung (f 2,0% Linearitätsfehler (f 1,0% Abgleichfehler (f 0,8% Gesamtfehler (f ~ 8,0% GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 18 )-Anpassung (f ´ ) MAVOLUX 5032B USB ´ < 3 % GOSSEN Foto- und Lichtmesstechnik GmbH...
-
Seite 19: Eg - Konformitätserklärung Declaration Of Conformity
EG – KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 102/2004 GOSSEN Foto- und Lichtmesstechnik GmbH Hersteller/ Manufacturer: Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Beleuchtungsstärkemessgerät / Luxmeter / Footcandle meter Produktbezeichnung/ Product name: MAVOLUX 5032 B USB Typ / Type: Bestell-Nr / Order No: M503G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender Normen:... - Seite 20 100... 199 900 10... 19 990 für cd/m² oder fL 1000... 1 999.000 100... 199 900 1000 Wichtigste Fehlergrenzen MAVOLUX 5032C USB Merkmal Zulässige Fehlergrenze nach Typischer Fehler DIN 5032 Klasse C MAVOLUX 5032 C USB ‘) 7,5% V()-Anpassung (f...
- Seite 21 )-Anpassung (f ´ ) MAVOLUX 5032C USB ´ < 7,5 % GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 22 EG - KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 101/2004 GOSSEN Foto- und Lichtmesstechnik GmbH Hersteller/ Manufacturer: Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Beleuchtungsstärkemessgerät / Luxmeter / Footcandle meter Produktbezeichnung/ Product name: MAVOLUX 5032 C USB Typ / Type: Bestell-Nr / Order No: M502G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender Normen:...
- Seite 23 GOSSEN Foto- und Lichtmesstechnik GmbH ist ebenso ein führender Hersteller weiterer, interessanter Lichtmessgeräte: MAVO-MONITOR USB: Digitales Präzisionsmessgerät zum Messen der Leuchtdichte, klassifiziert nach DIN 5032, Teil 7 und CIE no. 69 in Klasse B. Direkt aufgesetzt, an selbstleuchtenden oder an durchstrahlten Flächen, anzuwenden an: Monitor, Fernsehbildschirm, Leuchtpult, Lichtwanne, Leuchtreklame, Verkehrsschilder,..
