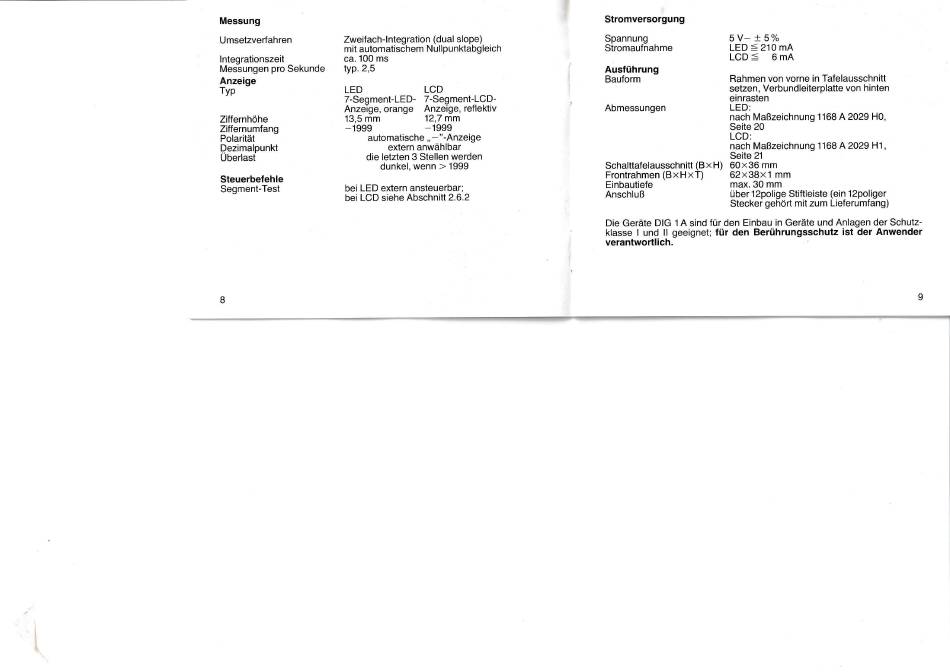

Messung
Umsetzverfahren
lntegrationszeil
Messungen pro Sekunde
Anzeige
Tvp
Ziffernhöhe
Ziffernumfang
Polarität
Dezimalpunkt
Uberlast
Steuerbefehle
Segment-Test
Zweifach-lntegration
(dual slope)
mit automatischem Nullpunktabgleich
ca.
100
ms
tvp. 2,5
LED
LCD
7-Segment-LED-
7-Segment-LCD-
Anzeige,orange
Anzeige,
reflektiv
13,5
mm
12,7
mm
-1999
-1999
automatische,,
-
"-Anzeige
extern anwählbar
die letzten 3 Stellen werden
dunkel, wenn
>
1999
bei LED extern ansteuerbar;
bei LCD siehe Abschni112.6.2
Stromversorgung
Spannung
Stromaufnahme
Ausführung
Bauform
Abmessungen
Schalttafelausschnitt
(B
x
H)
Frontrahmen
(BxHxT)
Einbautiefe
Anschluß
5V-+5%
LED
<
210 mA
LCD<
6mA
Rahmen von vorne
in
Tafelausschnitt
setzen, Verbundleiterplatte von hinten
einrasten
LED:
nach Maßzeichnung
1
168
A 2029
H0,
Seite 20
LCD:
nach Maßzeichnung
1168 A
2029
H1,
Seite
21
60x36
mm
62x38x1
mm
max.30
mm
über
l2polige
Stiftleiste (ein
l2poliger
Stecker gehört
mit
zum
Lieferumfang)
Die Geräte DIG
1A
sind für
den
Einbau in Geräte und Anlagen der Schutz-
klasse
I
und
ll
geeignet;
für
den
Berührungsschutz
ist
der Anwender
verantwortlich.
