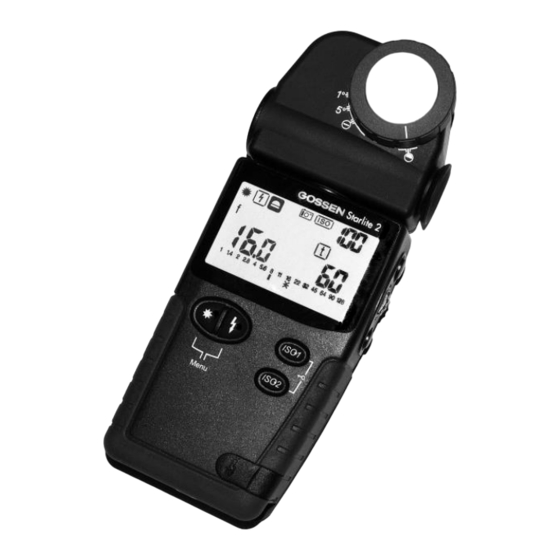

Gossen STARLITE 2 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen STARLITE 2
Inhaltszusammenfassung für Gossen STARLITE 2
- Seite 1 Starlite 2 Bedienungsanleitung - 15389...
-
Seite 2: Inhaltsverzeichnis
Messtasten........... Vorwahl der Filmgangzahlen...... Messkopf mit optischem Sucher 1° - 5° Messen in der Funktion CINE..... Plandiffusor – Sphärischer Diffusor..Einstellen des Offenblendenwinkels... So funktioniert der STARLITE 2 Fotometrie Licht- und Objektmessung....10.1 Auswahl der Anzeigeeinheit......Messfunktionen – Dauerlicht 10.2 Messung der Beleuchtungsstärke... - Seite 3 Diffusorring zur Einstellung für Licht-/ Objektmessung Versenkbarer Diffusor 1°-Objektmessung 5°-Objektmessung Messkopf mit Lichtmessung Plan-Diffusor optischem Sucher Lichtmessung sphärischer Diffusor Anzeigefeld Beschreibung auf Seite 9 Menu-Tasten Taste ISO1 Taste ISO2 Buchse zum Anschluss des Blitzsynchronkabels Gossen Foto- und Lichtmesstechnik GmbH...
- Seite 4 Optischer Sucher Messtaste M Einstellrad Service- Messtaste AVR Schnittstelle Öse für Trageleine Gossen Foto- und Lichtmesstechnik GmbH...
- Seite 5 Seriennummer DIP Schalter Batterie Batteriefachdeckel Gossen Foto- und Lichtmesstechnik GmbH...
- Seite 6 Messen hinaus benötigt werden, - Lichtmessung, umschaltbarer Diffusor plan/sphärisch können individuell vom Nutzer zugeschaltet werden. - Objektmessung, umschaltbar 1°/5° Schnell und einfach lässt sich der STARLITE 2 in - Blitzlichtmessung (Cord/Noncord) einen vollwertigen CINE-Meter für den Filmer und Anzeige des Umgebungslichtanteils dessen Bedürfnisse umschalten.
-
Seite 7: Vorbereitung Batterie
Vorbereitung Folgende Grundwerte sind nach dem Einlegen der Batterie und dem Selbsttest eingestellt: Batterie 100/21° 0/1,0 Der STARLITE 2 arbeitet mit einer 1,5 V Mignon- ISO2 50/18° Batterie (Alkali-Mangan). 1/125 Ist die Batterie erschöpft, wird der Benutzer durch die Blitz... -
Seite 8: Wahl Der Funktionsgruppen Dip-Schalter Im Batteriefach
Wahl der Funktionsgruppen DIP-Schalter im Batteriefach Ihr STARLITE 2 bietet, neben den Grundfunktionen, eine Reihe weiterer, zuschaltbarer Eigenschaften und Funktionen. Diese können Sie über „DIP-Schalter“ im Batteriefach DIP 4 auswählen. DIP 3 DIP 2 – Fotografie - DIP 1 Auswahl STILL... -
Seite 9: Anzeigefeld
– fL) - Belichtungszeit (t) - Leuchtdichte (cd/m - Verlängerungsfaktor - Korrekturwert - zeitintegrale Größen ( lx*s – fc*s – cd/m *s – fc*s) - Blitzkalkulation Anzahl der Blitze Analogskala - Cine Filmgangzahlen (f/s) Zonenskala Blendenskala Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 10: Zuschaltung Der Hintergrundbeleuchtung
Die Werte des letzten Messvorgangs sind so lange gespeichert, bis eine neue Messung durchgeführt wird. Der STARLITE 2 hat getrennte Speicher für Dauer- und Blitzlichtmessung. Beim Drücken einer beliebigen Taste erscheint im Display erneut für ca. 3 Sekunden die Anzeige OFF, ISO und ISO2. -
Seite 11: Bedienelemente
- Mit Einstellrad gewünschten ISO-Wert einstellen. Die eingestellten Empfindlichkeiten werden beim Weiterschalten in jede andere Bedienfunktion in den Speicher des STARLITE 2 übernommen. Die jeweils von Ihnen benutzte Empfindlichkeit ISO1 oder ISO2 wird in der Digitalanzeige rechts oben sichtbar (ISO2 so lange Taste ISO2 gedrückt). -
Seite 12: Menu
Messung. Blitzkalkulation - Zuordnen von Zonen Messtaste - Auswahl von Sektoren bei CINE Einstellrad Messtasten – Mit der Messtaste lösen Sie eine neue Messung Messtaste aus und löschen alle vorangegangenen Messungen. Die Messtaste dient zur Mittelwertbildung. Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 13: Messkopf Mit Optischem Sucher 1
5° - Objektmessung 1° - Objektmessung Plandiffusor oder Sphärischer Diffusor Spotmessung Der Messkopf ist die optische Schaltzentrale des STARLITE 2. Der Messkopf lässt sich um 270° drehen und ermöglicht bedienungs- und praxisgerechtes Arbeiten. ACHTUNG! Versuchen Sie niemals mit Gewalt die eingebaute Sperre zu überdrehen. -
Seite 14: Licht- Und Objektmessung
Motiven, führt die Lichtmessmethode wesentlich sicherer zu gut belichteten Aufnahmen mit Licht- und Objektmessung professionellem Anspruch. Ihr STARLITE 2 wurde für den engagierten Amateur, 4.1.2 Lichtmessung – Plandiffusor sowie den professionellen Einsatz konzipiert. Der drehbar gelagerte Messkopf ist angelegt als Für Reproduktionen, Messungen für die... - Seite 15 Kreis. ermittelt und vom STARLITE 2 auf seiner Analogskala angezeigt. Ihr STARLITE 2 bietet die Messmöglichkeit nach der Objektmessung mit 1° (Spotmessung) über den im Messkopf eingebauten Sucher. In diesem Fall stellen 4.1.4 Objektmessung – 5° Selektivmessung Sie über den Diffusorring am Messkopf den...
-
Seite 16: Messfunktionen - Dauerlicht
- Die gemessene Belichtungszeit t erscheint in der rechten Digitalanzeige. Automatische Anpassung der Blende in 1/10 Stufen an den vorgewählten Zeitwert. Zusätzliche Anzeige der Blende als Marke in der Analogskala gerundet auf 1/2 Blenden. - Auswahl anderer Blenden-Zeit-Wertepaare durch Einstellrad Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 17: Zeitvorwahl
Marke in der Analogskala gerundet auf gerundet auf 1/2 Blenden. 1/2 Blenden. - Auswahl anderer Blenden-Zeit-Wertepaare durch - Auswahl anderer Blenden-Zeit-Wertepaare durch Einstellrad Einstellrad - Halbstufige Zeiten können durch Umschalten von DIP 2 gewählt werden Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 18: Kontrastmessung
- Nach Loslassen der Messtaste ist der Der aktuelle Messwert wird in der Analogskala gemessene Gesamt-Beleuchtungskontrast auf der blinkend angezeigt. Analogskala sichtbar. - Nach Loslassen der Messtaste ist der gemessene Motiv-Kontrast auf der Analogskala sichtbar. Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 19: Mittelwertbildung Avr In Den Funktionen T Und Ev
EV mit Feinabstufung in 1/10 Blenden und auf der analogen Skala blinkend, gerundet auf 1/2 Blendenwerte. In der Mitte des Displays wird die Anzahl der erfolgten Messungen M angezeigt (im Beispiel sind es 4 Messungen). Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 20: Auswahl Der Zeitenreihen
Auswahl der Zeitenreihen Einige Kameratypen bieten abweichend von der genormten Zeitenreihe die Möglichkeit zur Einstellung von 1/2 Stufen. Daher kann der STARLITE 2 auch auf 1/2 Zeitstufen eingestellt werden. DIP 2 Die Zuschaltung erfolgt mit Schalter DIP 2 - 1/1 Zeiten Belichtungszeiten werden in 1/1 Stufen angezeigt;... -
Seite 21: Messen Im Zonensystem
Eine ausführliche Besprechung dieser Technik würde den Rahmen dieser Gebrauchsanleitung sprengen. 5.7.1 Das Zonensystem mit dem STARLITE 2 Der STARLITE 2 ordnet unterschiedliche - mit dem Einstellrad den Messwert in die Zone legen Helligkeitsbereiche definierten Grauwerten (Zonen) in welcher der Wert liegen soll, z.B. - Seite 22 Unterfunktion den aus Zone V übernommenen Wert in Blende und Zeit angezeigt. Ins Display wird zusätzlich das Symbol ZONE blinkend übernommen. Über das Einstellrad können Sie jetzt weitere Blenden- und Zeitwerte abrufen. Gossen Foto- und Lichtmesstechnik GmbH...
-
Seite 23: Messfunktionen - Blitzlicht
Die Funktion wird im Display mit angezeigt. - mit Einstellrad gewünschte Messzeit einstellen. Messzeitenbereich von 1 s bis 1/1000 s - Messtaste drücken. Der STARLITE 2 ist für ca. 45 s messbereit (Messbereitschaft besteht solange F im Anzeigefeld sichtbar ist) Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 24: Blitzkalkulation Bei Veränderten Messzeiten
Menu-Taste und dem Verhältnis zum Blitzlichtanteil nicht Ihren Wünschen Einstellrad die Unterfunktion Blendenvorwahl entspricht, kalkuliert Ihnen der STARLITE 2, auf Basis einstellen. Anschließend wird mit dem Einstellrad die der Messung den Einfluss veränderter Messzeiten. gewünschte Blende eingestellt. -
Seite 25: 6.4 Mittelwert
Feinabstufung in 1/10 Blenden und auf der analogen Skala blinkend, gerundet auf 1/2 Blendenwerte. Es wird jedoch kein Dauerlichtanteil angezeigt. In der Mitte des Displays wird die Anzahl der erfolgten Messungen M angezeigt (im Beispiel 4 Messungen). Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 26: Messung Außerhalb Des Anzeigebereiches
- Einstellrad betätigen um in den Anzeigebereich zu es kein verwertbares Messergebnis kommen - Ist es bei der Messung zu dunkel oder zu hell so erscheint auf der linken Digitalanzeige ein Err (= Error = Fehler) Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 27: Einstellen Und Messen Von
Der zuletzt gültige Korrekturwert erscheint im Durch Druck auf eine der Menu-Tasten ( oder Display. wird der Korrekturwert in den Speicher des STARLITE 2 übernommen. Im Display wird das - Eingabe bzw. Änderung des Korrekturwertes mit dem Einstellrad. Symbol angezeigt. -
Seite 28: Messen Von Korrekturwerten
In der Funktion Korrekturwerte (Kap. 8.1, Seite 27) Für die Messung ist konstantes Licht Voraussetzung. haben Sie zwei Möglichkeiten einprogrammierte Praktischerweise benützen Sie den STARLITE 2 in Korrekturwerte zu löschen: der Objektmessung 1° oder 5°. - durch manuelle Rücksetzung mit dem Einstellrad auf EV 0 und Verlängerungsfaktor 1,0 oder... -
Seite 29: Cine-Meter Für Filmer, Fotometrie
Messen in der Funktion CINE Durch Umschalten des Schalters DIP 1 wird Ihr - Messen durch Drücken der Messtaste STARLITE 2 zu einem vollwertigen CINE-Meter, - Der gemessene Blendenwert erscheint in der linken Gleichzeitig schalten Sie die Funktion Fotometrie zu. -
Seite 30: Einstellen Des Offenblendenwinkels
Einstellen des Offenblendenwinkels Ein von 180° abweichender Sektorenwinkel beeinflusst direkt alle Messfunktionen in der CINE – Werkseitig ist beim STARLITE 2 die Umlaufblende Funktion; korrigierte Messwerte werden direkt auf dem 180° eingestellt. Display angezeigt. Diese Korrekturwerte beeinflussen jedoch nicht Verwenden Sie, abweichend von der Umlaufblende die Messergebnisse in der Funktion Fotometrie. -
Seite 31: Fotometrie
Ein Umrechnen zwischen den Größen entfällt. - mit gedrückter, linken Menu-Taste und dem Einstellrad die Unterfunktionen Beleuchtungsstärke oder Leuchtdichte einstellen Es wird auf dem Display, abhängig der Einstellung des Schalters DIP 3, lx oder fc angezeigt. Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 32: Messung Der Leuchtdichte Candela /M² (Cd/M²) Oder Footlambert (Fl)
– - Blitzmessung mit Messtaste gemessene Leuchtdichte. Cord/Noncord (Kap. 6.1, Seite 23) - angezeigt wird, in der vorgewählten Anzeigeeinheit, der auf 1 Sekunde berechnete Messwert. Durch die Vorwahl der Messzeit wird der Dauerlichtanteil entsprechend berücksichtigt. Gossen Foto- und Lichtmesstechnik GmbH... -
Seite 33: Praktische Hinweise
(Kapitel 8.1, Seite 27) einprogrammieren. Dazu kommen die rein subjektiven Momente und Geschmacksfragen bei der Beurteilung der fertigen Aufnahmen. Sie können jedoch Ihren STARLITE 2 auf die Eigenheiten Ihrer Kamera, Ihres Workflows, Ihrer subjektiven Beurteilung abstimmen. Gossen Foto- und Lichtmesstechnik GmbH... - Seite 34 Dichtere Negative ergeben eine schlechtere Kontrastumfang verarbeiten kann, ist es wichtig, das Konturenschärfe. zu berücksichtigen. Mit dem STARLITE 2 können Sie Beim Negativfilm, kommt es auf die noch einen Beleuchtungskontrast mit der Methode der kopierfähigen geringsten Dichten an , belichten Sie Lichtmessung und einen Motivkontrast mit der eher etwas reichlicher als zu knapp.
- Seite 35 Der Einsatz des Zonensystems erlaubt abweichende müssten Sie eigentlich knapper belichten, als Ihr Helligkeiten im Motiv belichtungstechnisch so zu STARLITE 2 anzeigt, damit das Bild nicht einer bewerten, dass, angepasst auf das Ausgabemedium, Tagaufnahme ähnelt. Feste Regeln gibt es hierfür auch in den hellen und dunklen Stellen des Motivs nicht.
- Seite 36 Schattenzone bei Porträts Himmelpartien mit Rotfilter V neutralgrau oder mittleres Grau: Grauwerte mit 18% Reflexion, Graukarte, durchschnittliche Zeichnung in Holz, Stein, dunkle Hauttöne VI hellgrau : helle Hautpartien, hellblauer Himmel, heller Stein, Schatten im Schnee bei Sonnenlicht Gossen Foto- und Lichtmesstechnik GmbH...
-
Seite 37: Technische Daten
1 s bis 1/1000 s Objektmessung 5° LW 1,0 bis +18 Mehrfachblitzkalkulation Messumfang Blitzlicht (bei ISO 100/21°) Bis zu 9 Blitzen Lichtmessung f/1,0 bis f/128 Objektmessung 1° f/2,8 bis f/128 Objektmessung 5° f/1,4 bis f/128 Gossen Foto- und Lichtmesstechnik GmbH... - Seite 38 Batterielebensdauer Für mehr als 5000 Messungen mit Alkali- Mangan-Batterien, bei einem angenommenen Anteil Blitzmessungen 30 % und eingeschalteter Beleuchtung 3 % Abmessungen ca. 164 x 66 x 26 mm Gewicht ohne Batterie ca. 185 g Gossen Foto- und Lichtmesstechnik GmbH...
-
Seite 39: Service- Schnittstelle
Service- Schnittstelle An der Gehäuseaußenseite hat der STARLITE 2 eine serielle Schnittstelle eingebaut. Über diese Schnitt- stelle wird er werksseitig kalibriert. Service Das Gerät benötigt bei vorschriftsmäßigem Gebrauch keine besondere Wartung. Sollte das Gerät durch den Gebrauch außen verschmutzt worden sein, reinigen Sie die Gehäuseoberfläche mit einem leicht ange-... - Seite 40 Gedruckt in Deutschland – Änderungen vorbehalten – 15389 – 2/08.14 GOSSEN Foto- und Lichtmesstechnik GmbH Lina-Ammon-Str.22 D-90471 Nürnberg I Germany Telefon: +49 911 8602-181 Fax: +49 911 8602-142 E-Mail: info@gossen-photo.de www.gossen-photo.de Gossen Foto- und Lichtmesstechnik GmbH...
