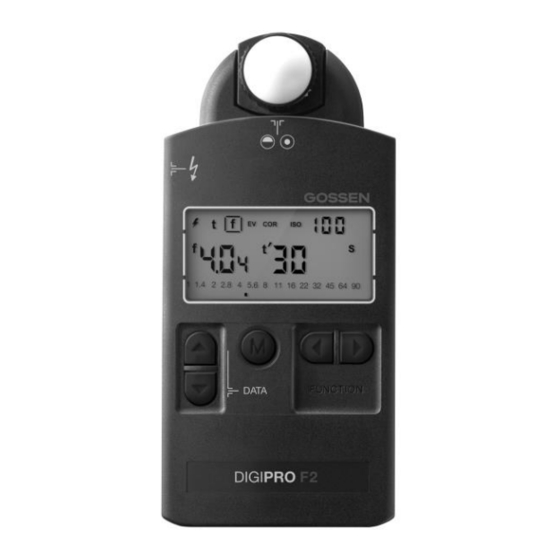

Gossen DIGIPRO F2 Bedienungsanleitung

Belichtungsmesser für blitz - und dauerlicht
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Operating Instructions
DIGIPRO F2
15482
Belichtungsmesser für Blitz- und Dauerlicht
3/04.13

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gossen DIGIPRO F2

Inhaltszusammenfassung für Gossen DIGIPRO F2

  • Seite 1 Bedienungsanleitung Operating Instructions DIGIPRO F2 15482 Belichtungsmesser für Blitz- und Dauerlicht 3/04.13...
  • Seite 2 Schwenkkopf Anschlussbuchse für Blitz- Synchronkabel Display Messtaste Funktionstasten Wertetasten Batteriefach mit -deckel GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 3: Inhaltsverzeichnis

    ..........20 Anzeigedauer ........10 3.4.1 Einstellen von Korrekturwerten ..... 20 3.4.2 Messen von Korrekturwerten ....20 So funktioniert der DIGIPRO F2 ..10 3.4.3 Löschen von Korrekturwerten ....21 3.4.4 Wichtige Hinweise zu „Korrekturwerten“22 Vorbereitung ......... 10 Licht- und Objektmessung ....11 Service-Hinweis ........
  • Seite 4 Ihr DIGIPRO F2 ist ein digital anzeigender Belichtungsmesser von GOSSEN für Dauerlicht- und Blitzlichtmessungen mit großem Messumfang und hoher Genauigkeit. Lichttechnisches Wissen auf der Basis jahrzehntelanger Erfahrung im Belichtungsmesserbau wird durch die Mikroprozessortechnik dem Anwender auf einfache Weise nutzbar gemacht.
  • Seite 5 Vor einmaligen Situationen, wie sie typischerweise bei Festen, Reportagen oder auf Reisen vorkommen, sollten Sie sich rechtzeitig mit Probeaufnahmen von der einwandfreien Funktion des Belichtungsmessers überzeugen. GOSSEN übernimmt keine Haftung für Kosten oder entgangene Profite, die durch eine Fehlfunktion des Belichtungsmessers entstehen.
  • Seite 6 Betrieb des Messgerätes kann bei den genannten Störungen zu ernsthaften Verletzungen führen. Bitte wenden Sie sich, zur Beseitigung der Störung an Ihren Fachhändler oder an den GOSSEN Service. Wenn Sie das Messgerät zur Reparatur geben oder einsenden, sollten Sie sich vorher vergewissern, dass die Batterie aus dem Messgerät entnommen wurde.
  • Seite 7 Sie sich nicht verbrennen. Schalten Sie das Messgerät aus, oder warten Sie, bis das Messgerät sich ausgeschaltet hat und warten Sie weiterhin einen Moment, bis sich die Batterie abgekühlt hat.  Verwenden Sie keine Batterien, die durch Verfärbung oder Verformung des Gehäuses auf eine Beschädigung hinweisen. GOSSEN Foto- und Lichtmesstechnik GmbH...
  • Seite 8  GOSSEN übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen. Die Dokumentationen zu Ihrem GOSSEN Messgerät wurden mit größter Sorgfalt erstellt. Sollten Sie jedoch Fehler in den Dokumentationen entdecken oder Verbesserungsvorschläge machen können, ist GOSSEN für einen entsprechenden Hinweis sehr dankbar.

  • Seite 9: Anzeigefeld

     Belichtungszeit t  Blende f  Verlängerungsfaktor  Lichtwert EV  CINE (Filmgangzahlen; Symbol  Korrekturwertstufen  Filmempfindlichkeit in ISO  Mehrfachblitzen 11 Einheitenzeichen m = Minuten  Filmempfindlichkeit in DIN 12 Einheitenzeichen s = Sekunden GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 10: Anzeigedauer

    1.2 Anzeigedauer Falls für ca. 2 Minuten keine Bedientaste des DIGIPRO F2 gedrückt wird, schaltet das Anzeigefeld automatisch ab, d.h. keinerlei Anzeige, jedoch bleiben Mess- und individuelle Einstellwerte gespei- chert.  Abrufen der gespeicherten Werte durch Druck auf Funktions- oder Wertetasten ...

  • Seite 11: Licht- Und Objektmessung

    Besonders die Messung nach der Lichtmessmethode führt zu exakt belichteten Aufnahmen. Da der DIGIPRO F2 bei der Lichtmessmethode mit seinem Diffusor vom Objekt aus in Richtung Kamera das einfallende Licht misst, ist eine dem Motiv entsprechende tonwertrichtige Wiedergabe in der Aufnahme gewährleistet.
  • Seite 12 Beleuchtung ermittelt.Beide Lichtarten, sowohl Blitzlicht als auch Dauerlicht, werden nach der Lichtmessmethode mit dem Diffusor einwandfrei und präzise erfasst. Ihr DIGIPRO F2 bietet parallel dazu die Messmöglichkeit nach der Objektmessmethode. In diesem Fall nehmen Sie den Diffusor ab, messen zum Objekt hin. Jetzt wird ausschließlich das vom Objekt reflektierte Licht erfasst.

  • Seite 13: Die Einzelnen Funktionen

    (Anzeige links DIN-Wert, rechts ISO-Wert). Die eingestellte Empfindlichkeit wird beim Weiterschalten in jede andere Bedienfunktion in den Speicher des DIGIPRO F2 über- nommen und bleibt in der Digitalanzeige rechts oben sichtbar. Eine Veränderung des Filmempfindlichkeitswertes beeinflusst direkt die gespeicherten Zeit-Blenden- Kombinationen.

  • Seite 14: Messfunktionen - Dauerlichtmessung

    (vgl. Kap. 3.2.5 Blendenvorwahl)  Belichtungswertmessung in Funktion EV: Belichtungszeit vorwählbar, Blende als analoger Wert (vgl. Kap. 3.2.6 Belichtungswert (Lichtwert)LW/EV)  CINE (Gangzahlen für das Filmen) in Funktion t: (vgl. Kap. 3.2.7 CINE (Gangzahlen für das Filmen)) GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 15: Blitzlichtmessung

     Mit Wertetasten gewünschte Synchronzeit einstellen. Synchronzeiten-Bereich von 1 s bis 1/1000 s einschließlich 1/90 s)  Messtaste M drücken. Der DIGIPRO F2 ist für 45 s messbereit (Messbereitschaft besteht solange F im Anzeigefeld sichtbar ist).  Blitz auslösen Der gemessene Blendenwert (Summe aus Blitz- und Dauerlicht) erscheint in der linken Digitalanzeige und als blinkende Marke auf der analogen Blendenskala.

  • Seite 16: Zeitvorwahl - Dauerlichtmessung

    Digitalanzeige erscheint der erste gemessene Blendenwert. Dieser bleibt während der gesamten Messung als Bezugswert (z.B. einer Graukarte) stehen. Nach Loslassen der Messtaste ist der gemessene Gesamt- Kontrastumfang auf der analogen Blendenskala sichtbar. Der aktuelle Messwert blinkt nicht mehr. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 17: Blendenvorwahl

    Messen durch Drücken der Messtaste M Der gemessene Belichtungswert erscheint in der linken Digitalanzeige (Auflösung 1/10 Stufen) und der Blendenwert als Marke in der analogen Blendenskala gerundet  Auswahl anderer zum Belichtungswert gehörender Blenden-Zeit- Wertepaare durch die Wertetasten. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 18: Cine (Gangzahlen Für Das Filmen)

    Marke in der analogen Blendenskala gerundet Die angezeigte Blende gilt für einen 180 ° Sektor. Für andere Sektoren muss ein COR-Wert in der Funktion eingegeben werden und zwar als Verlängerungsfaktor. V = 180°/ Offenblendenwinkel GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 19: Messung Außerhalb Des Messbereiches

    3.3 Messung außerhalb des Messbereiches Außerhalb des Messbereiches des DIGIPRO F2 gibt es kein brauchbares Messergebnis Ist es bei einer Messung zu dunkel oder zu hell, so erscheint auf der linken Digitalanzeige ein E (= Error = Fehler) und daneben( = zu dunkel) oder ( = zu hell).

  • Seite 20: Einstellen Und Messen Von Korrekturwerten

    Fläche Voraussetzung. Gemessen wird mit Objektmessung.  Durch Druck auf die Messtaste M wird eine Referenzmessung durchgeführt. Kennzeichnung rF-- in der digitalen Anzeige.  Anschließend das Schwächungsmittel (z.B. Graufilter) in den Strahlengang bringen und die Messtaste M drücken. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 21: Löschen Von Korrekturwerten

    Die Schwächung in Stufen und der Verlängerungsfaktor erscheinen automatisch im Anzeigefeld. Durch Weiterschalten mit den Funktionstasten werden die Korrekturwerte in den Speicher des DIGIPRO F2 übernommen. Ist nun ein Korrekturwert eingegeben, bleibt als Kennzeichnung der Rahmen um COR stehen. Der COR-Wert wird automatisch bei allen Messfunktionen berücksichtigt.

  • Seite 22: Wichtige Hinweise Zu „Korrekturwerten

    3.4.4 Wichtige Hinweise zu „Korrekturwerten“ Der DIGIPRO F2 ist präzise kalibriert und ermittelt Ihnen exakte Belichtungsdaten. Falls Sie mit Ihren Ergebnissen trotzdem nicht zufrieden sind, dann bedenken Sie, dass es davon unabhängige Einflussgrößen gibt, die das Gelingen Ihrer Aufnahmen beeinflussen können.

  • Seite 23: Service-Hinweis

    Gebrauch außen verschmutzt worden sein, reinigen Sie die Gehäuseoberfläche mit einem leicht angefeuchteten Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. Sollte Ihr DIGIPRO F2 einmal nicht zu Ihrer Zufriedenheit arbeiten, senden Sie ihn an: GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de...

  • Seite 24: Technische Daten

    1x 1,5V Mignon (Typ AA) max. 15VA, geeignete Li möglich, Batteriekontrollanzeige Arbeitstemperatur -10 °C bis 50 °C Zubehör Tasche, Tragegurt, Batterie und Bedienungsanleitung Abmessungen 65 x 118 x 19 mm Gewicht ca. 125 g (inkl. Batterie) GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 25: Kurzbedienungsanleitung

    DIGIPRO F automatisch die Display notwendige Anzahl von Blitzen kalkulieren  Wertetaste  drücken Messtaste M Batterie Wertetasten Funktionstasten Einstellen der Werte Auswahl der 1,5 V Mignon Typ AA (Alkali-Mangan-Zelle)  Funktionen Auf Warnsignal BAT achten - Batteriewechsel GOSSEN Foto- und Lichtmesstechnik GmbH...
  • Seite 26 Wertetaste gewünschte Blende einstellen  der Blendenskala Messen durch Drücken der Messtaste M  Belichtungszeit erscheint in rechter Anzeige Belichtungswertmessung  Mit Funktionstaste EV anwählen  Messen durch Drücken der Messtaste M  Belichtungswert erscheint in linker Anzeige GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 27: Eg - Konformitätserklärung Declaration Of Conformity

    EG - KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document. No.: 108/2013 Hersteller/ Manufacturer: GOSSEN Foto- und Lichtmesstechnik GmbH Anschrift / Address: Lina-Ammon-Str.22 D-90471 Nürnberg Produktbezeichnung/ Product name: Belichtungsmesser / Exposure Meter Typ / Type: DIGIPRO F2 Bestell-Nr. / Order No.: H261A Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer...
  • Seite 28 Gedruckt in Deutschland – Änderungen vorbehalten GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de www.gossen-photo.de GOSSEN Foto- und Lichtmesstechnik GmbH...
  • Seite 29 Operating Instructions DIGIPRO F2 15482 Exposure Meter for Flash and Ambient Light 3/04.13...
  • Seite 30 Swivel head Socket to connect the synchronising cable Display Measuring button M Buttons to select the required Buttons to adjust the values functions Battery compartment and cover GOSSEN Foto- und Lichtmesstechnik GmbH...
  • Seite 31 ............ 19 Duration of display ........ 10 3.3.1 Display outside the display range ..19 Setting and measuring correction DIGIPRO F2 functionality ....10 values ........... 20 Preparations ......... 10 3.4.1 Setting correction values ...... 20 Incident and reflected light 3.4.2 Measuring correction values ....
  • Seite 32 Your DIGIPRO F2 is an exposure meter with digital display from GOSSEN. It measures continuous light and flash, and it covers a wide measuring range with great accuracy. A wealth of knowledge in the area of light metering, based on many decades of experience in the manufacture of exposure meters, is now being made available to the user, in the simplest manner possible, through microprocessor technology.
  • Seite 33 Please ensure that you are familiar with the operation of your meter and that it is providing consistent, accurate exposures before you commit to photographing any unrepeatable material. We recommend you always carry out test exposures prior to final image capture. GOSSEN assumes no liability for consequential damages. Copyrights GOSSEN is a trademark of GOSSEN Foto- und Lichtmesstechnik GmbH.
  • Seite 34 Please contact your local dealer or GOSSEN Service in order to eliminate malfunctioning. If you bring or send the meter in for repairs, make sure that the battery has been removed first.
  • Seite 35 Switch the exposure meter off or wait until it has shut itself down, and then wait a bit longer until the battery has cooled down.  Do not use batteries which show any signs of damage such as discoloration or deformation of the housing. GOSSEN Foto- und Lichtmesstechnik GmbH...
  • Seite 36  GOSSEN assumes no liability for damages resulting from incorrect use of the product.  Documentation for your GOSSEN exposure meter was prepared with the greatest of care. If you should nevertheless discover errors, or if you would like to suggest any improvements, GOSSEN would be very pleased to hear from you.

  • Seite 37: Display

     Exposure value E V  Film speed in ASA  Correction values  Multiple flash 11 Unit symbol m = minutes  Film speed in DIN 12 Unit symbol s = seconds –  GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 38: Duration Of Display

    1.2 Duration of display If for approx. 2 minutes none of the buttons of the DIGIPRO F2 is pressed, the meter will be switched off automatically. The measuring and setting values stored in the memory will be maintained.  The stored values can be recalled by depressing the function or value buttons ...

  • Seite 39: Incident And Reflected Light Measurement

    Measuring resolution. dEu 1.0 2.2 Incident and reflected light measurement The features and measuring capabilities provided with the DIGIPRO F2 are ideally suited for the dedicated amateur and the professional photo- grapher. The swivel head will rotate through 180 degrees. This feature allows the photographer to read the values measured in the display, while the measuring head is directed towards the subject or light source.
  • Seite 40 In addition to this, the DIGIPRO F2 also offers the reflected light measuring method. In this mode the diffuser dome must be taken off and the meter is pointed from the camera towards the subject. The meter now only measures with an angle of 30 degrees the light reflected by the subject.

  • Seite 41: The Individual Functions

    Once the film speed has been set, it is transferred to the memory of the DIGIPRO F2 and maintained when the meter is set to any operation function. It remains visible on the top right-hand side in the digital display.

  • Seite 42: Measuring Functions - Ambient Light Measurement

    Exposure value measurement in function EV: preselect the shutter speed and the aperture is given as an analog value (see Section 3.2.6 Exposure value EV)  CINE (frames per second) in function t: (see Section 3.2.7 CINE scale (frames per second)) GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 43: Flash Readings

    Synch range from 1 s to 1/1000 s (including 1/90 s)  Press the measuring button M. DIGIPRO F2 is operable for metering for a period of 45 s (meter readiness prevails as long as F remains visible in the display) ...

  • Seite 44: Shutter Priority Mode

    (e.g. of a grey card).  After the measuring button is released, the entire measured contrast range is displayed on the analog aperture scale, and the last measured value will cease to flash. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 45: Aperture Priority Mode

    The measured exposure value appears in the left-hand digital display (accuracy: 1/10 stops), and the aperture as a rounded-off mark on the analog aperture scale  Select with the value buttons other paired aperture/shutter speed values corresponding with this exposure value. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 46: Cine Scale (Frames Per Second)

    The displayed aperture applies to a 180 degrees shutter blade. Enter a COR value in the function for other shutter blades as an extension factor. V = 180 degrees / open aperture angle. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 47: Range

    3.3 Measurements outside the measuring range The DIGIPRO F2 will not produce any useful readings outside its measuring range. If it is too dark or too bright, an E (= Error) appears in the left-hand digital display, and alongside it for too dark, or too bright.

  • Seite 48: Setting And Measuring Correction Values

    Correction values can also be directly measured. An evenly illuminated surface and constant light level are required. Measure in the reflected mode.  Press measuring button M and get a reference reading: displayed as rF--. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 49: Cancelling Correction Values

    Pressing one of the function buttons will transfers the correction value to the memory of the DIGIPRO F2. The COR value is now automatically taken into account in all subsequent measuring functions.

  • Seite 50: Important Remarks Concerning Correction Values

    Measure several normal motifs according to the light metering and object metering methods and take five exposures each. The first exposure must be lit with the exposure data indicated by the DIGIPRO F2 then increase and decrease the exposure data for each following exposure by ½ step and then a full step.

  • Seite 51: Service And Repairs

    Phone: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de www.gossen-photo.de or to the GOSSEN distributor in your country. You can find the address of the local GOSSEN distributor on our website under www.gossen-photo.de. GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 52: Technical Data

    1 x 1.5 V AA-type max. 15VA, suitable Li battery also possible, battery condition indication Operating temperature -10 °C to 50 °C Accessories Case, neck strap, battery and operating instructions Dimensions approx. 65 x 118 x 19 mm Weight approx. 125 g (incl. battery) GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 53: Condensed Instructions

    When the light output from a single flash is not sufficient you to work at the aperture desired, the Socket to connect the synchronizing DIGIPRO F2 is able to automatically calculate the cable necessary number of flashes: (desired aperture e.g.: F4 = 4 flashes) Display ...
  • Seite 54 The measured shutter speed appears in the right-hand digital display Exposure value  Select EV with the function buttons  Measure by pressing the M button  The measured exposure value appears in the left-hand digital display GOSSEN Foto- und Lichtmesstechnik GmbH...

  • Seite 55: Declaration Of Conformity

    EG - KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document. No.: 108/2013 Hersteller/ Manufacturer: GOSSEN Foto- und Lichtmesstechnik GmbH Anschrift / Address: Lina-Ammon-Str.22 D-90471 Nürnberg Produktbezeichnung/ Product name: Belichtungsmesser / Exposure Meter Typ / Type: DIGIPRO F2 Bestell-Nr. / Order No.: H261A Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer...
  • Seite 56 Printed in Germany – Subject to change without notice GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Phone: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de www.gossen-photo.de GOSSEN Foto- und Lichtmesstechnik GmbH...
