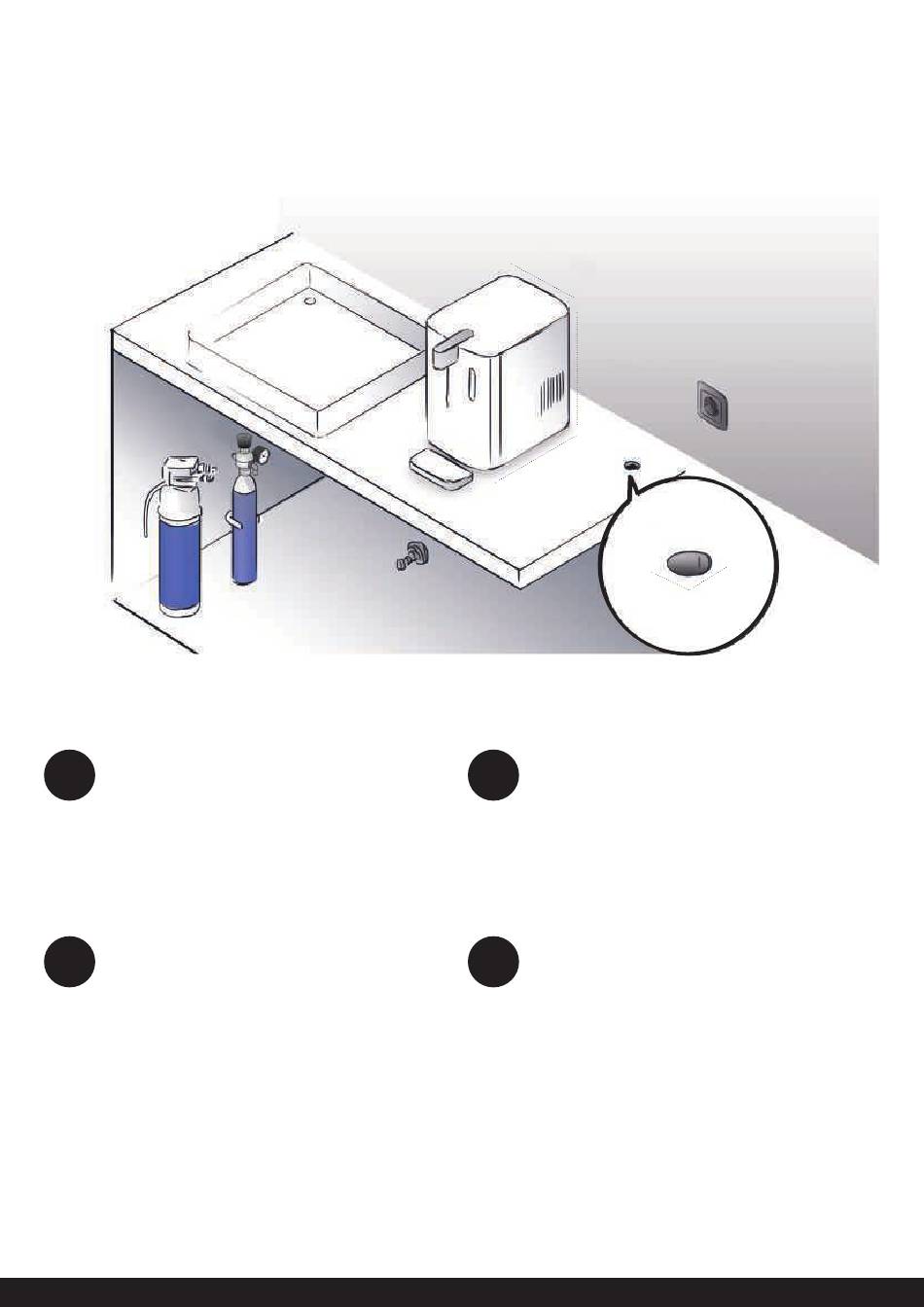

Installationsvoraussetzungen
Wasserzufuhr
1
Für die Wasserzufuhr muss ein funktionstüch-
tiger Kaltwasseranschluss vorhanden und er-
reichbar sein. Die Eckventile müssen funktions-
fähig sein. Dafür prüfen Sie bitte, ob sie sich
auf- und zudrehen lassen. Der Wasserdruck
sollte 2 bar betragen, d. h. das Wasser muss im
Strahl aus dem Wasserhahn fließen.
Steckdose
2
Zur Installation des Systems benötigen Sie eine
frei zugängliche Steckdose (230 V, 50 Hz) mit
einer Absicherung von mindestens 10 Ampere,
geeignet für gängige Stecker des Typs F. Soll-
te sich in unmittelbarer Nähe des Aufstellortes
keine Steckdose befinden, können Sie eine ge-
eignete Verlängerung oder Mehrfachsteckdose
verwenden. Die angegebene Gesamtwattzahl
aller an der Mehrfachsteckdose angeschlosse-
nen Geräte darf nicht überschritten werden. Es
kann auch eine Steckdose im Unterschrank ver-
wendet werden, hierbei muss der Durchmes-
ser der Durchführung durch die Arbeitsplatte
4,5 cm betragen.
26,4 cm
38,2 cm
43,6 cm
3,5 - 4,5 cm
Bohrungen
3
Der Durchmesser der Bohrung für die Durch-
führung durch die Arbeitsplatte beträgt 4,5 cm,
wenn neben Wasser- und CO2-Schlauch auch
das Netzkabel in den Unterschrank geführt wird.
Wenn Sie den Strom oberhalb der Arbeitsplat-
te einstecken, reicht ein Bohrloch von 3,5 cm.
Abmessungen des Geräts
4
Das Auftischgerät hat eine Größe von B 26,4 x
T 43,6 x H 38,2 cm inklusive Tropfschale. Der
Filter inkl. Filterkopf sowie der CO2-Zylinder
mit Druckminderer werden im Unterschrank in-
stalliert, in dem die jeweiligen Halterungen an
der Schrankwand verschraubt werden können.
Der CO2-Zylinder muss aufrecht betrieben
werden und vor dem Umfallen gesichert sein,
die Höhe einschließlich des Druckminderers
beträgt 43 cm.
7
