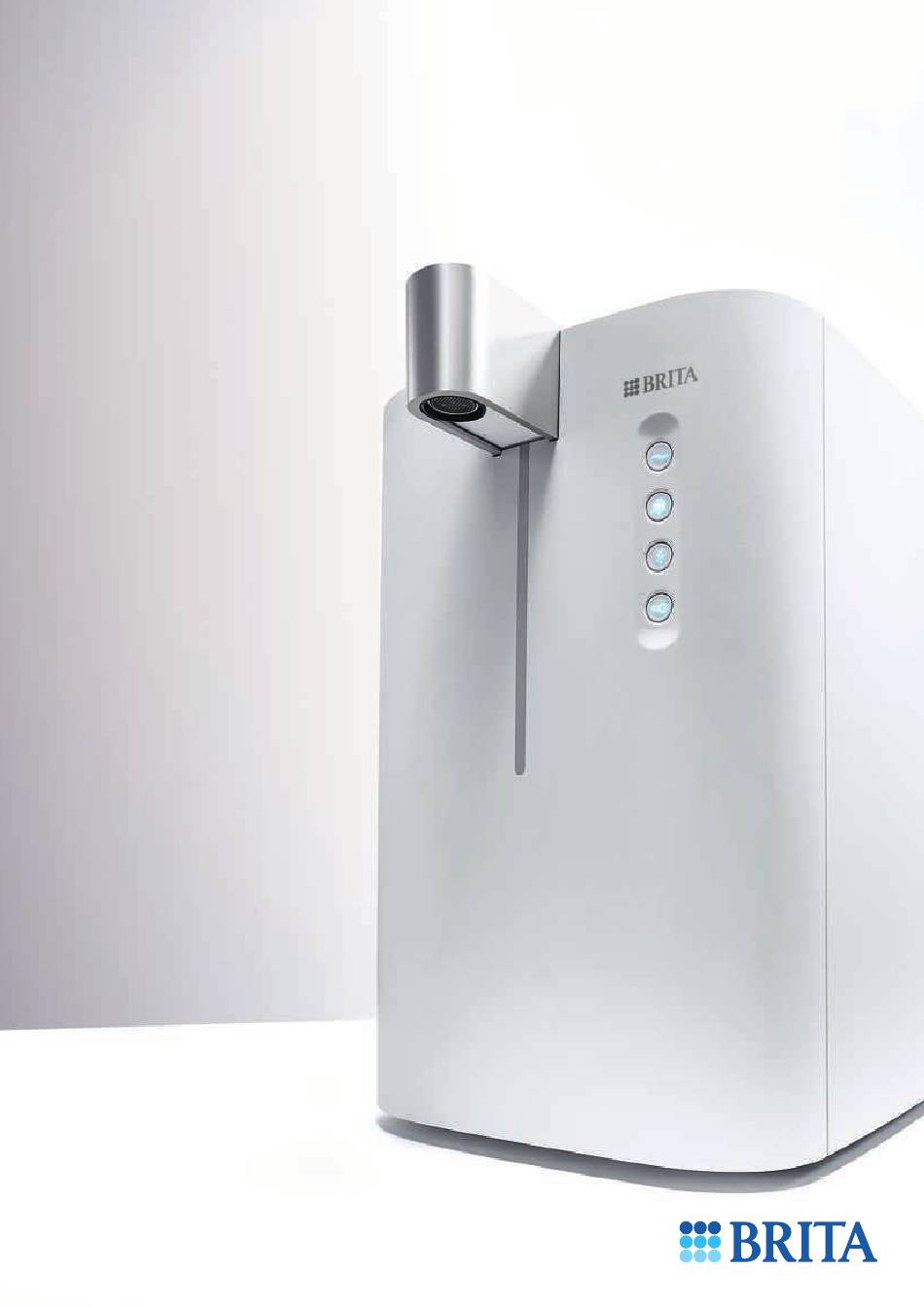

- Seite 1 Installationsanleitung BRITA yource pro top...
- Seite 2 Selbstinstallation in ca. 90 Minuten Prüfen Sie vor Beginn der Installation die Installationsvoraussetzungen und stellen Sie sicher, dass Sie alle benötigten Hilfsmittel für die Installation zur Hand haben. Bei Rückfragen wenden Sie sich gerne an unseren Service.
- Seite 3 Techniker gewünscht? Buchen Sie hier die fachmännische Installation durch einen BRITA Techniker: www.brita.net Ein BRITA Techniker ruft Sie nach der Buchung an und vereinbart einen Installationstermin mit Ihnen. Sie haben noch Fragen? Gerne stehen wir Ihnen beratend zur Seite. 0611 / 944 98 222 service@brita-yource.de...
- Seite 4 Lesen und beachten Sie die folgenden wichtigen Sicherheitshinweise sorgfältig. Bestimmungsgemäße Verwendung Das System „yource pro top“ (im Folgenden auch „System“) mit all seinen Bestandteilen dient ausschließlich zum Entnehmen von gefiltertem, gekühltem, stillem und kohlensäurehaltigem Wasser. Das System „yource pro top“ wurde für den Bedarf von bis zu 8 Personen im privaten Hausgebrauch konzipiert und konstruiert.
- Seite 5 Durch den Filtervorgang kann es zu einem leicht erhöhten Kaliumgehalt im Wasser kommen. Allerdings ent- hält 1 Liter BRITA gefiltertes Wasser weniger Kalium als z. B. ein Apfel. Sollten Sie eine spezielle Kaliumdiät einhalten müssen, empfehlen wir Ihnen eine vorherige Abstimmung mit Ihrem Arzt.
- Seite 6 Das bietet Ihnen Ihr BRITA yource pro top • Gefiltertes, gekühltes Wasser in Still und Sprudel • Ungekühltes stilles BRITA Wasser • Individueller Sprudelgrad • Wasser gekühlt auf 4 °C, 6 °C, 8 °C oder 10 °C • Dosierfunktion konfigurierbar •...
- Seite 7 Installationsvoraussetzungen 26,4 cm 38,2 cm 43,6 cm 3,5 - 4,5 cm Wasserzufuhr Bohrungen Für die Wasserzufuhr muss ein funktionstüch- Der Durchmesser der Bohrung für die Durch- tiger Kaltwasseranschluss vorhanden und er- führung durch die Arbeitsplatte beträgt 4,5 cm, reichbar sein. Die Eckventile müssen funktions- wenn neben Wasser- und CO2-Schlauch auch fähig sein.
- Seite 8 Linsenkopf 4 x 16 mm und ein dazu passender Schraubendreher • Optional: Blendring für das Bohrloch Für die Installation des Systems yource pro top wird ein Zugang in den Unterschrank benötigt. Sollten Sie eine Bohrung benötigen, prüfen Sie, ob der Netzstecker oberhalb oder unterhalb der Arbeitsplatte eingesteckt sein wird.
- Seite 9 Lieferumfang BRITA yource pro top yource CO -Zylinder BRITA yource Filterkartusche BRITA yource pro top Auftischgerät Tropfschale Rückwand-System...
- Seite 10 T-Stück -Zuleitungsschlauch Wasserdruckminderer mit Absperrventil Anschlussschlauch 2,0 m 3/8" ÜM - 3/4" ÜM Anschlussschlauch 0,8 m 3/8" ÜM - 1/2" ÜM Filterkopf Verlängerungsschlauch 0,8 m 3/8" ÜM - 3/8" AG Wandhalterung Filterkartusche Flachdichtung grün 3 x Wandhalterung CO -Zylinder Flachdichtung schwarz 3 x Stromkabel mit Netzstecker 1/2-Zoll-Dichtung Wasserhärte-Teststreifen 2 x...
- Seite 11 Allgemeine Hinweise zur Montage von Edelstahl-Flexschläuchen Die Lebensdauer einer Schlauchleitung kann durch eine fehlerhafte Montage stark beeinträchtigt werden. Daher spielt neben der Lagerung die Handhabung des Produkts eine große Rolle. Bitte beachten Sie folgende Hinweise: • Prüfen Sie, ob der Schlauch die für die Anwendung nötige Länge hat. Biegen, Dehnen oder Verdrehen des Schlauchs können zu Leckagen/reduzierter Lebensdauer führen.
- Seite 12 Schritt-für-Schritt-Anleitung Prüfen Sie die Notwendigkeit einer Bohrung und die entsprechende Größe des Bohrlochs (3,5 cm, wenn Netzkabel nicht durchgeführt werden muss, 4,5 cm, wenn Netzstecker ebenfalls durch das Loch geführt wird). Stellen Sie das System dafür an die gewünschte Stelle und markieren Sie dann die Bohrfläche.
- Seite 13 Schließen Sie die Wasserzuleitung am Eckventil und stellen Sie einen Eimer unter. Schrauben Sie den am Eckventil befestigten Kaltwasseranschluss Ihrer Kü- chenarmatur ab, um das mitgelieferte T-Stück anzu- schließen. Legen Sie die Siebkorbdichtung in angegebener Richtung in das T-Stück und die beiden Flachdich- tungen (grün) in den Wasserdruckminderer ein und montieren Sie das T-Stück am Wasserdruckminderer.
- Seite 14 Stellen Sie sicher, dass das Absperrventil (rot) am Druckminderer geschlossen ist. Geschlossen ist das Absperrventil, wenn es quer zur Fließrichtung des Wassers steht. Schrauben Sie den Anschlussschlauch mit der 1/2"-Flachdichtung (schwarz) am Druckminderer an. Ziehen Sie diesen mit einem Maulschlüssel (19 mm) nach.
- Seite 15 Bei Bedarf weiterer Verlängerungen wenden Sie sich bitte an den BRITA yource Kundenservice. ACHTUNG: Verwenden Sie nach der Filterkartusche ausschließlich von BRITA mitgelieferte Schläuche und Dichtungen. Die Verwendung von im Baumarkt erhältlichen Schläuchen und Dichtungen kann zu Geschmacksbeeinträchtigungen führen aufgrund nicht geeigneter Materialien.
- Seite 16 Entfernen Sie die rote Schutzkappe vom BRITA Filter. Drücken Sie den Filterkopf auf den Filter (a), bis dieser hörbar einrastet (klicken). Verriegeln Sie den Filterkopf auf der Filterkartusche, indem Sie den Verriegelungsschalter auf beiden Seiten waagerecht drehen. Öffnen Sie den Wasserzulauf des Eckventils, indem Sie gegen den Uhrzeigersinn drehen.
- Seite 17 HINWEIS: Bitte prüfen Sie die Verschraubungen vom Druckminderer bis zum System. Stellen Sie einen Eimer unter den Spülschlauch (a) des Filters. Öffnen Sie den Spülventil-Schieber (b) am Filterkopf. Vorsicht, das Wasser kommt in einem starken Strahl und kann spritzen. Lassen Sie mindestens 8 Liter Wasser durch den Filter laufen.
- Seite 18 Stecken Sie den CO -Schlauch in den Einsteckventil- verbinder, bis er sich nicht mehr schieben lässt. Setzen Sie den zweiten Sicherungsclip hinter den Klemmring am Winkelstück. Kontrollieren Sie, ob der CO -Druckminderer geschlossen ist (Regler bis zum Anschlag gegen den Uhrzeigersinn drehen).
- Seite 19 Entfernen Sie die gelbe Schutzkappe auf dem Gewinde des CO -Zylinders. Schrauben Sie den -Druckminderer fest bis zum Anschlag auf den -Zylinder. Der CO -Zylinder muss senkrecht eingeschraubt werden, bitte kippen Sie den Zylinder nicht! Unsere Empfehlung: Montieren Sie die Wandhalte- rung für den CO -Zylinder an der Schrank-Innenseite.
- Seite 20 Über der Arbeitsplatte Stecken Sie das Stromkabel in das Auftischgerät und den Stecker in die Steckdose. Sollten Sie eine Steckdose im Unterschrank verwenden, führen Sie das Netzkabel bitte durch die Bohrung mit einem Durchmesser von mindestens 4,5 cm. Das System ist jetzt funktionsfähig. Bringen Sie die Rückwand an der Rückseite des Auftischgerätes an und schließen Sie die Rückwand.
- Seite 21 Bei einer P 1000 oder P 3000-S Filterkartusche ändern Sie die Wasserhärteeinstellung auf dem Filterkopf mit dem Inbusschlüssel (4 mm). Drehen Sie den Schlüssel in Pfeilrichtung, bis „C“ im Fenster erscheint. Drehen Sie den Schlüssel gegen die Pfeilrichtung, bis „A“ im Fenster erscheint. Bei einer A 1000 Filterkartusche stellen Sie die Härte im Fenster auf „0“.
- Seite 22 BRITA Yource Refill Das Refill-Angebot an CO und Filter finden Sie im BRITA Online-Shop auf www.brita.net 4er-Pack yource CO BRITA yource Filterkartusche...
- Seite 23 - per Telefon oder E-Mail. Sie haben noch Fragen? Gerne stehen wir Ihnen beratend zur Seite. 0611 / 944 98 222 service@brita-yource.de www.brita.net/contact Unsere Servicezeiten sind montags bis freitags 8 -17 Uhr. Wir wünschen Ihnen jeden Tag viel Freude mit Ihrem System! Ihr BRITA Team...
- Seite 24 BRITA SE Heinz-Hankammer-Straße 1 65232 Taunusstein Deutschland www.brita.net Stand: 05/2024, Version 1.0 BRITA SE Druckfehler und Irrtümer vorbehalten.
