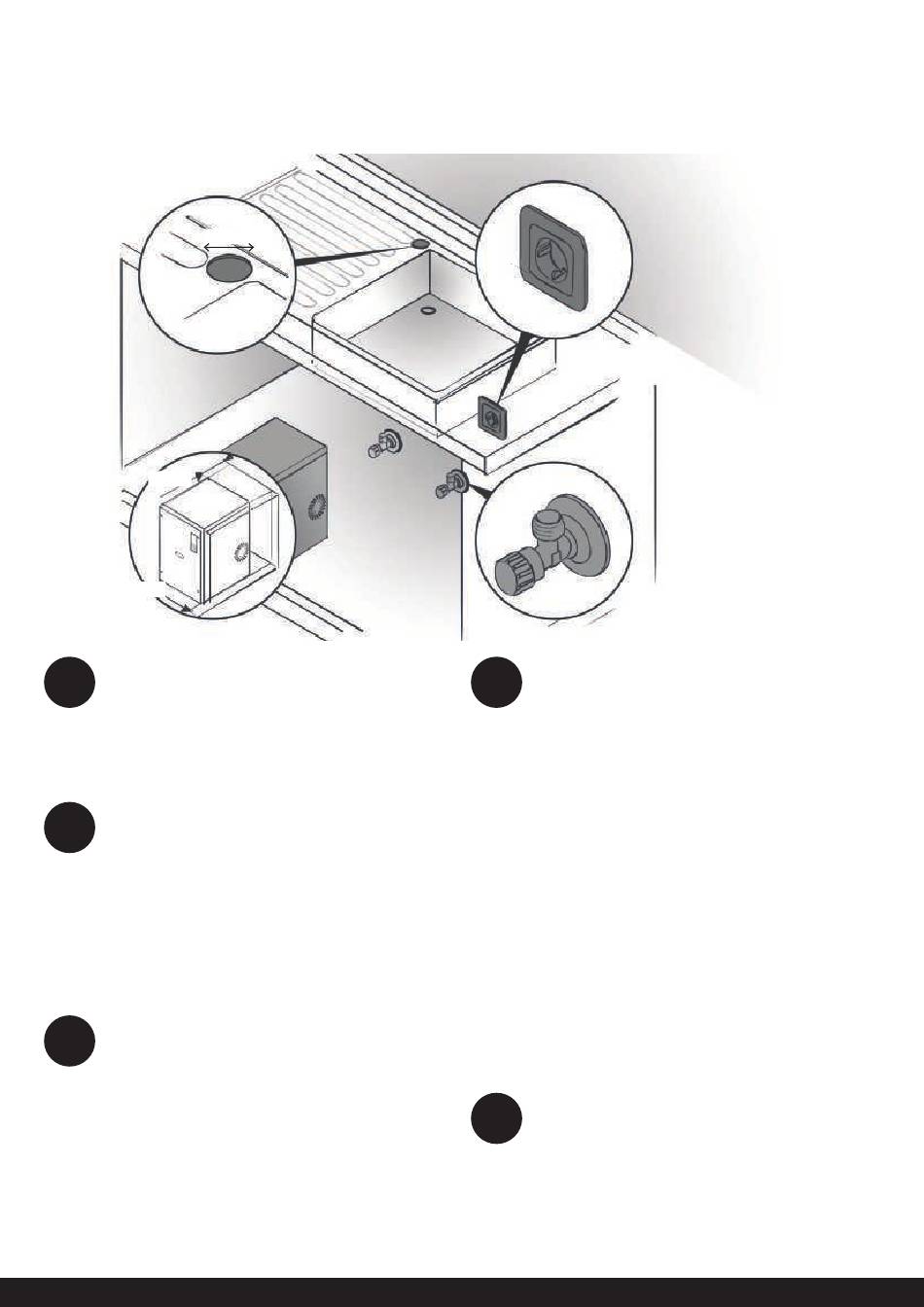

Installationsvoraussetzungen
3,5 cm
3,5 cm
15 cm
15 cm
5 cm
Wasseranschluss
1
Für die Installation des Systems müssen ein
Kalt- und ein Warmwasseranschluss vorhan-
den und gut erreichbar sein. Überprüfen Sie
ihre vorhandenen 3/8"-Eckventile, ob sie sich
auf- und zu-drehen lassen. Der Wasserdruck
sollte mindestens 2 bar betragen.
Steckdose
2
Zur Installation des Systems benötigen Sie eine
frei zugängliche Steckdose (230 V, 50 Hz) mit
einer Absicherung von mindestens 10 Ampere,
geeignet für gängige Stecker des Typs E und F.
Sollte sich in Ihrem Spülenunterschrank le-
diglich eine Steckdose befinden, können Sie
eine geeignete Mehrfachsteckdose verwen-
den. Die angegebene Gesamtwattzahl aller
an der Mehrfachsteckdose angeschlosse-
nen Geräte darf nicht überschritten werden.
Bohrungen für die 4-Wege-Armatur
3
Der
Durchmesser
4-Wege- Armatur beträgt 3,5 cm. Im Rahmen
der Installa tion kann eine Vergrößerung des
bestehenden Bohrungsdurchmessers vorge-
nommen werden. Eine neue Bohrung durch
den Techniker ist ebenfalls möglich, sofern es
sich um Edelstahl, Holz oder Kunststoff handelt.
der
Bohrung
für
die
3/8"
Abmessung des Kühl- und Sprudelaggregats
4
Das Kühl- und Sprudelaggregat hat die Maße
B 25 x T 28 x H 38 cm.
Die Breite des Spülenunterschranks beträgt ide-
alerweise 60 cm. In der Nähe des Aggregats wird
zusätzlich noch Platz für den CO
den Filter benötigt. Der CO
eine Stellfläche von 10,5 cm Durchmesser und 43
cm Höhe. Die Filterkartusche hat die Abmessun-
gen Höhe 42 cm und Durchmesser 10 cm. Der
CO
-Zylinder zum Aufsprudeln des Wassers darf
2
nur aufrecht genutzt werden und muss gegen
Umfallen gesichert sein. Der Filter kann hinge-
gen auch liegend betrieben werden.
Wenden Sie sich bei geringeren Schrankabmes-
sungen bitte direkt an unseren Service zur indi-
viduellen Beratung und Planung.
Das Aggregat sollte auf einer waagerechten,
gegen Wasser unempfindlichen Oberfläche
stehen und frei zugänglich sein. Die Installation
neben einem druckfesten Warmwasserbereiter
(Durchlauferhitzer oder Boiler) ist möglich. Die
direkte Kombination mit drucklosen Warmwas-
serbereitern ist nicht möglich.
Belüftung
5
Luftzirkulation innerhalb des Unterschranks
muss möglich sein. Die Lüftung an der rechten
Seite des Kühl- und Sprudelaggregats sollte ca.
5 cm Abstand zur Schrankwand haben und darf
nicht zugestellt werden. Hinter dem Aggregat
muss ein Abstand von 15 cm vorhanden sein.
-Zylinder und
2
-Zylinder benötigt
2
7
