In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung z.B. Heizungsnotschalter vor-
zusehen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55 mm abgemantelt werden und der Kabelmantel soll genau
bis hinter die Zugentlastung ins Gehäuse reichen.
Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion
regeltechnisch optimal sicherzustellen.
Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert werden.
Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu mes-
senden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-, Rohranlege- oder Flach-
anlegefühler mit dem entsprechend zulässigen Temperaturbereich.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen
zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in die rechte
Seite des Gerätes einführen.
Regler und VFS Sensor müssen das gleiche Massenpotential haben. Der VFS Sensor verfügt über eine Funktionserdung
(PELV). Die PE-Klemme des Reglers muss mit dem Rohrsystem nahe dem Sensor verbunden werden.
Beispiel:

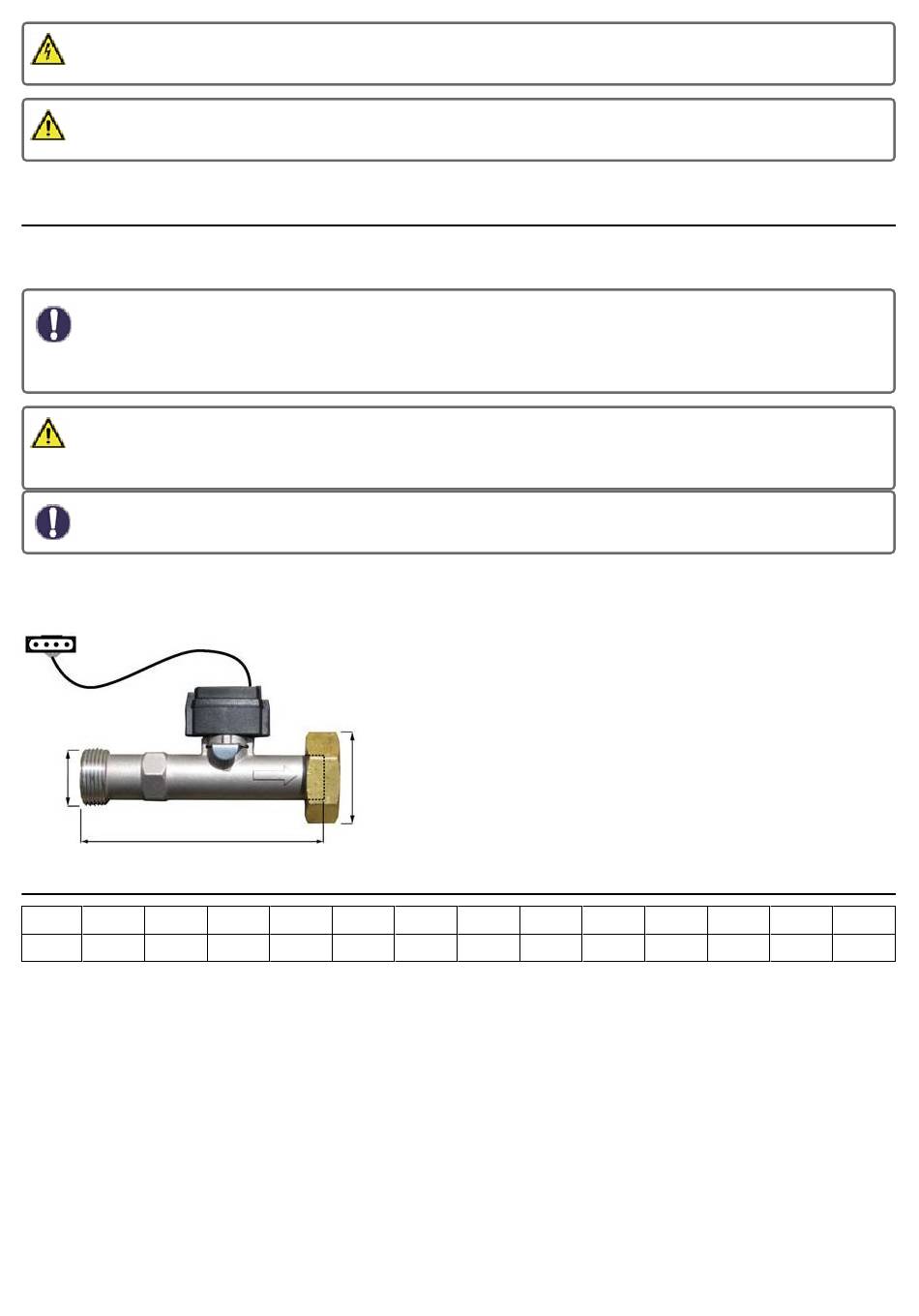

Anschlussbelegung und Abmaße des Vortex Flow Sensors VFS2-40 in 3/4" Edelstahlausführung"
Widerstandstabelle für Pt1000 Sensoren
°C
-20
-10
Ω
922
961
0
10
20
1000
1039
1077
30
40
50
1116
1155
1194
60
70
80
1232
1270
1308
90
100
1347
1385
9
