Installation

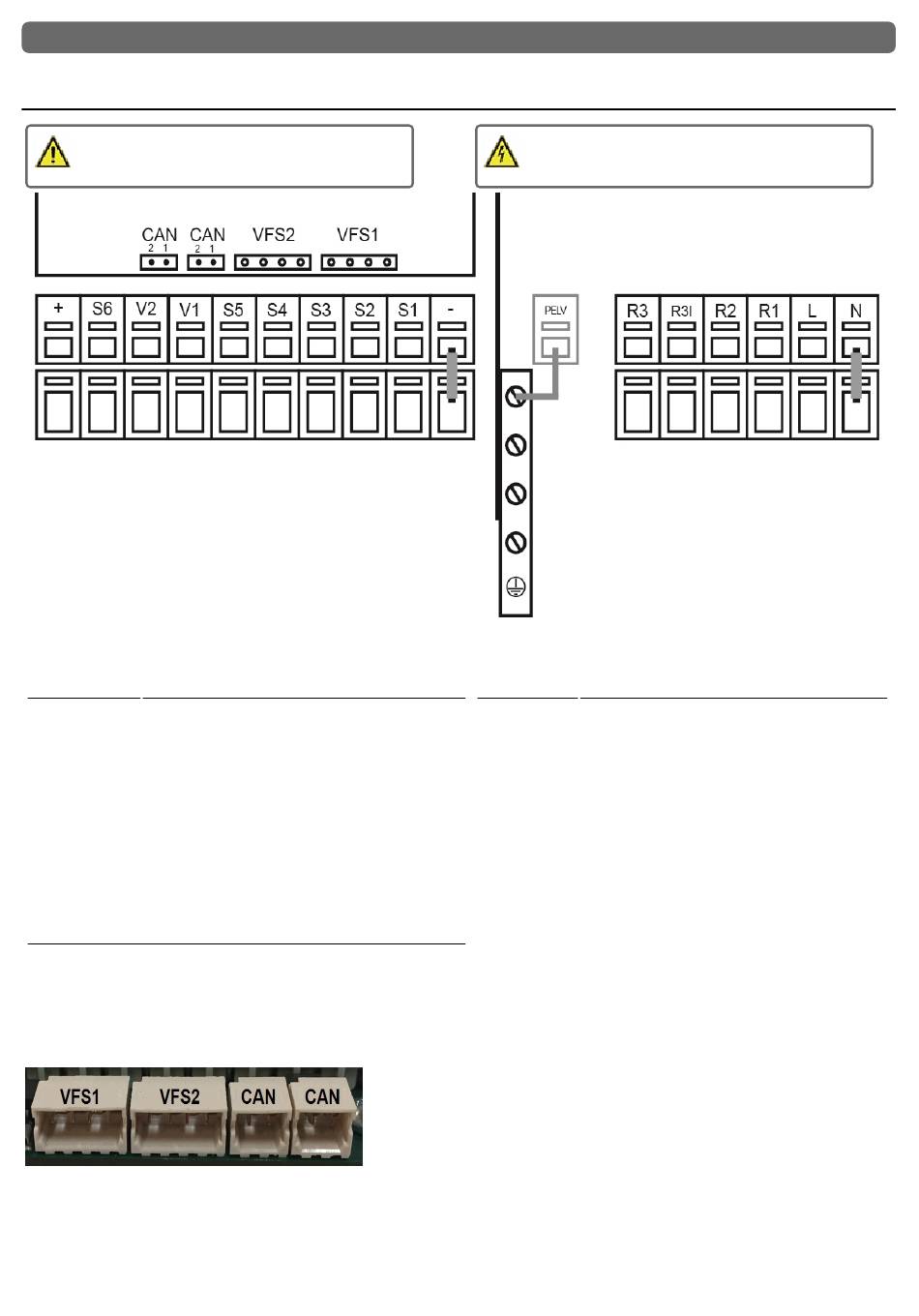

Klemmplan
Kleinspannungen
max. 12 VAC / DC
Der Anschluss der Sensor Masse (S1-S6) erfolgt am Klemmblock
Sensor - .
Klemme:
Anschluss für:
S1
Zirkulation (opt.)
S2
Kaltwasser (Optional, Siehe unten)
S3
Primär Vorlauf (opt.)
S4
Speicher oben (opt.)
S5
Speicher mitte (opt.)
V1
0-10 V / PWM-Signal Primärpumpe
V2
0-10 V / PWM-Signal (opt.)
S6
Primär Rücklauf (opt.)
-
Brücke Sensor -
Auf der Reglerplatine
VFS1
Warmwasseraustritt
VFS2
optional
CAN
CAN Bus Anschluss (1=high,2=low)
CAN
CAN Bus Anschluss (1=high,2=low)
Die Polung der Pt1000 Fühler ist beliebig. Relaisbelegung ist abhängig von den ausgewählten Zusatzfunktionen.
Der VFS Sensor wird direkt in die Buchse auf der Leiterplatte im Sensorklemmbereich eingesteckt.
Sensor 2/Kaltwasser: Ist kein Fühler angeschlossen, wird eine Temperatur von 10 °C für das Kaltwasser angenommen. Hierzu siehe
auch 6.10. Fühlerabgleich.
Netzspannungen
230 VAC 50 - 60 Hz
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Primärpumpe (opt.)
R2
Relais 2
R3|
Relais 3 (Öffner)
R3
Relais 3 (Schließer)
Der Anschluss der Schutzleiter PE erfolgt an dem PE Metall-
klemmblock!
7
