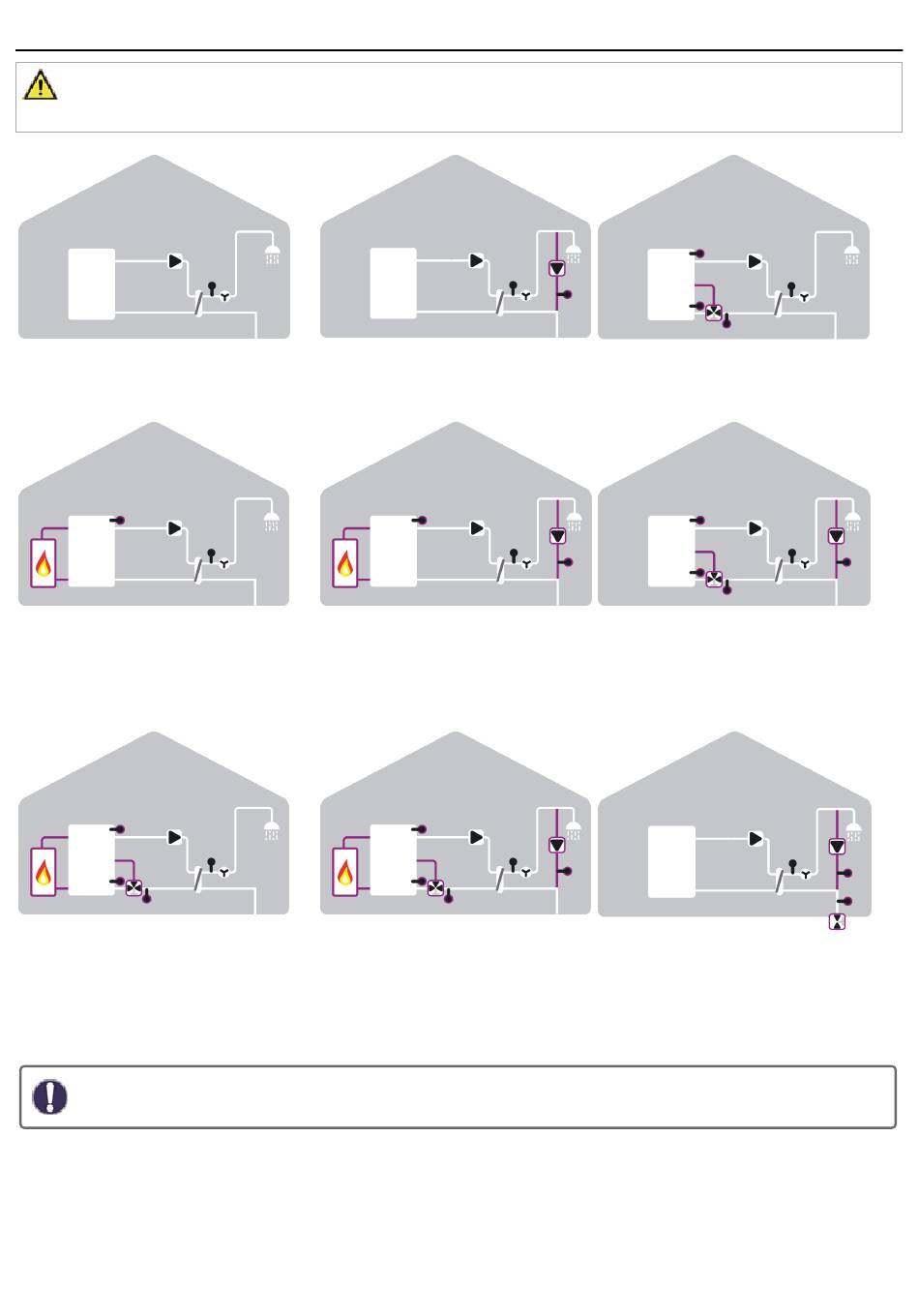

Hydraulikvarianten
Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Regelungsvarianten zu verstehen und erheben keinen Anspruch auf Voll-
ständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungsfall sind weitere Anlagen- und Sicherheitskomponenten wie
Sperrventile, Rückschlagklappen und Bodenablauf, etc. vorgeschrieben und somit vorzusehen.
Basisschema
S7
VFS
Zusatzfunktion Speicheraufheizung
S4
Speicher oben
S7 VFS
Zusatzfunktion Speicherschichtung und Spei-
cheraufheizung
S4 Speicher oben
S6 RL Primär
S5 Speicher mitte
S7 VFS
Zu den im Regler vorhandenen Programmvarianten können Zusatzfunktionen auf freie Relais/Signalausgänge flexibel
konfiguriert werden. Die hier abgebildeten Varianten sind beispielhaft für mögliche Funktionskombinationen.
6
Zusatzfunktion Zirkulation
S1
Zirkulation
S7 VFS
Zusatzfunktion Speicheraufheizung und
Zirkulation
S1
Zirkulation
S7 VFS
S4
Speicher oben
Zusatzfunktion Zirkulation, Spei-
cherschichtung und Speicheraufheizung
S1
Zirkulation
S6 RL Primär
S4
Speicher oben
S7 VFS
S5
Speicher mitte
Zusatzfunktion Speicherschichtung
S4
Speicher oben
S6 RL Primär
S5
Speicher mitte
S7 VFS
Zusatzfunktion Speicherschichtung und Zir-
kulation
S1 Zirkulation
S6 RL Primär
S4 Speicher oben
S7 VFS
S5 Speicher mitte
Zusatzfunktion Kaskade u. Zirkulation
S1
Zirkulation
S7 VFS
S2
Kaltwasser
