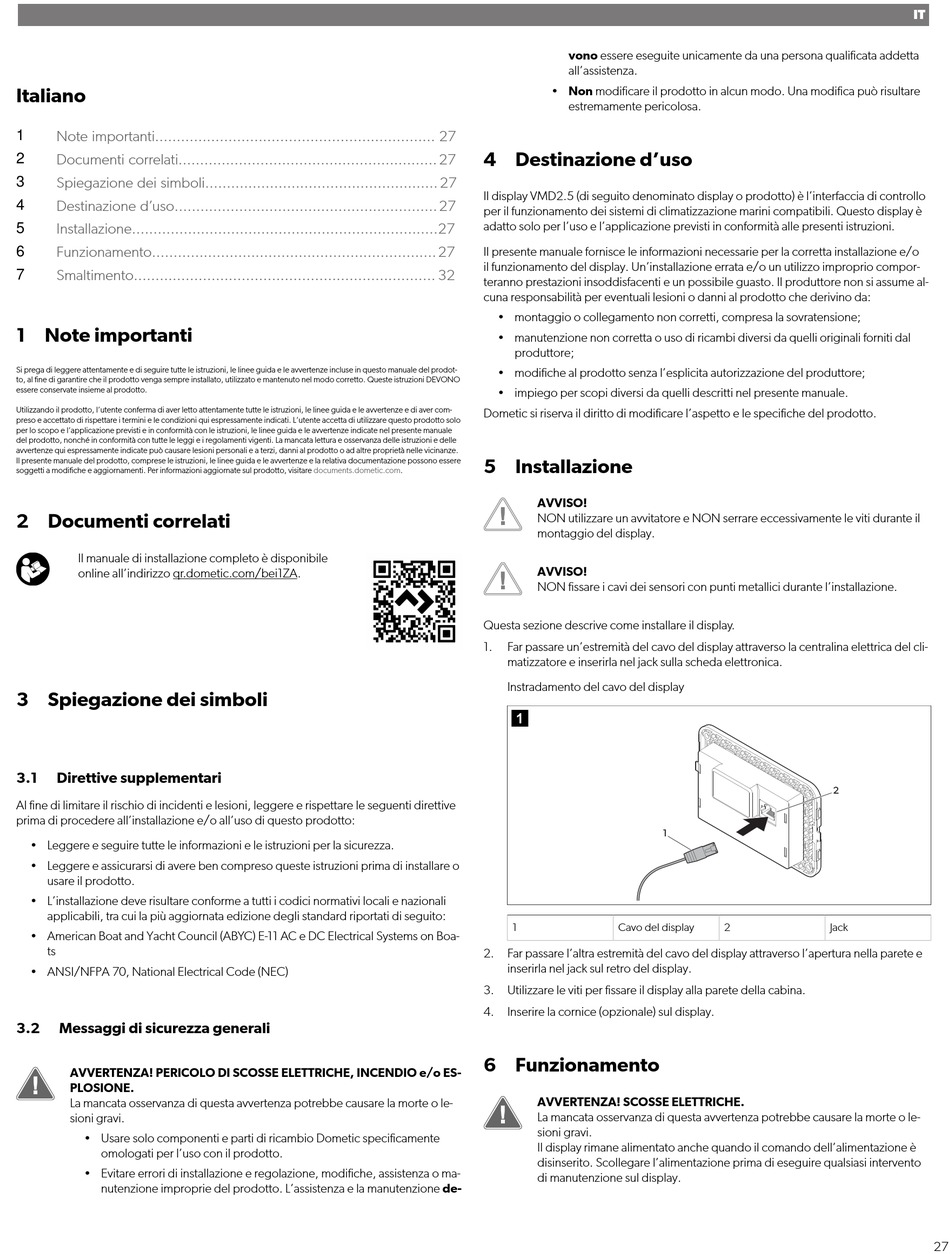

Dometic VMD2.5 Display Montage- Und Bedienungsanleitung Seite 27

Italiano
Note importanti................................................................. 27
1
Documenti correlati............................................................ 27
2
Spiegazione dei simboli...................................................... 27
3
Destinazione d'uso............................................................. 27
4
Installazione.......................................................................27
5
Funzionamento.................................................................. 27
6
Smaltimento...................................................................... 32
7
1 Note importanti
Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodot-
to, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO
essere conservate insieme al prodotto.
Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver com-
preso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo
per lo scopo e l'applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale
del prodotto, nonché in conformità con tutte le leggi e i regolamenti vigenti. La mancata lettura e osservanza delle istruzioni e delle
avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze.
Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere
soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, visitare documents.dometic.com.
2 Documenti correlati
Il manuale di installazione completo è disponibile
online all'indirizzo qr.dometic.com/bei1ZA.
3 Spiegazione dei simboli
3.1 Direttive supplementari
Al fine di limitare il rischio di incidenti e lesioni, leggere e rispettare le seguenti direttive
prima di procedere all'installazione e/o all'uso di questo prodotto:
• Leggere e seguire tutte le informazioni e le istruzioni per la sicurezza.
• Leggere e assicurarsi di avere ben compreso queste istruzioni prima di installare o
usare il prodotto.
• L'installazione deve risultare conforme a tutti i codici normativi locali e nazionali
applicabili, tra cui la più aggiornata edizione degli standard riportati di seguito:
• American Boat and Yacht Council (ABYC) E-11 AC e DC Electrical Systems on Boa-
ts
• ANSI/NFPA 70, National Electrical Code (NEC)
3.2 Messaggi di sicurezza generali
AVVERTENZA! PERICOLO DI SCOSSE ELETTRICHE, INCENDIO e/o ES-
PLOSIONE.
La mancata osservanza di questa avvertenza potrebbe causare la morte o le-
sioni gravi.
• Usare solo componenti e parti di ricambio Dometic specificamente
omologati per l'uso con il prodotto.
• Evitare errori di installazione e regolazione, modifiche, assistenza o ma-
nutenzione improprie del prodotto. L'assistenza e la manutenzione de-
vono essere eseguite unicamente da una persona qualificata addetta
all'assistenza.
• Non modificare il prodotto in alcun modo. Una modifica può risultare
estremamente pericolosa.
4 Destinazione d'uso
Il display VMD2.5 (di seguito denominato display o prodotto) è l'interfaccia di controllo
per il funzionamento dei sistemi di climatizzazione marini compatibili. Questo display è
adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.
Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o
il funzionamento del display. Un'installazione errata e/o un utilizzo improprio compor-
teranno prestazioni insoddisfacenti e un possibile guasto. Il produttore non si assume al-
cuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:
• montaggio o collegamento non corretti, compresa la sovratensione;
• manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal
produttore;
• modifiche al prodotto senza l'esplicita autorizzazione del produttore;
• impiego per scopi diversi da quelli descritti nel presente manuale.
Dometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.
5 Installazione
AVVISO!
NON utilizzare un avvitatore e NON serrare eccessivamente le viti durante il
montaggio del display.
AVVISO!
NON fissare i cavi dei sensori con punti metallici durante l'installazione.
Questa sezione descrive come installare il display.
1. Far passare un'estremità del cavo del display attraverso la centralina elettrica del cli-
matizzatore e inserirla nel jack sulla scheda elettronica.
Instradamento del cavo del display

1 Cavo del display
2. Far passare l'altra estremità del cavo del display attraverso l'apertura nella parete e
inserirla nel jack sul retro del display.
3. Utilizzare le viti per fissare il display alla parete della cabina.
4. Inserire la cornice (opzionale) sul display.
6 Funzionamento
AVVERTENZA! SCOSSE ELETTRICHE.
La mancata osservanza di questa avvertenza potrebbe causare la morte o le-
sioni gravi.
Il display rimane alimentato anche quando il comando dell'alimentazione è
disinserito. Scollegare l'alimentazione prima di eseguire qualsiasi intervento
di manutenzione sul display.
2
1
2 Jack
