5.4.
Elektronik
Der Netzanschluss darf nur von einer Elektrofachkraft durchgeführt werden. Die elektrische Installation muss in Übereinstimmung mit den geltenden örtlichen
Vorschriften durchgeführt werden. Vor dem Anschluss an das Stromnetz ist die Nennspannung auf dem Gerätetypenschild mit der Netzspannung zu vergleichen.
Hauptschalter:
Es ist sicherzustellen, dass der Anschluss der Stromversorgung nach dem Geräte-/Praxishauptschalter erfolgt.
GEFAHR:
Die Versorgungsspannung muss einem Sicherheitstransformator entnommen werden, der den Forderungen gemäß EN 60601-1 und EN
61558-2-6 entspricht.
GEFAHR:
Sicherungen dürfen nur durch selben Typ ersetzt werden!
5.4.1.

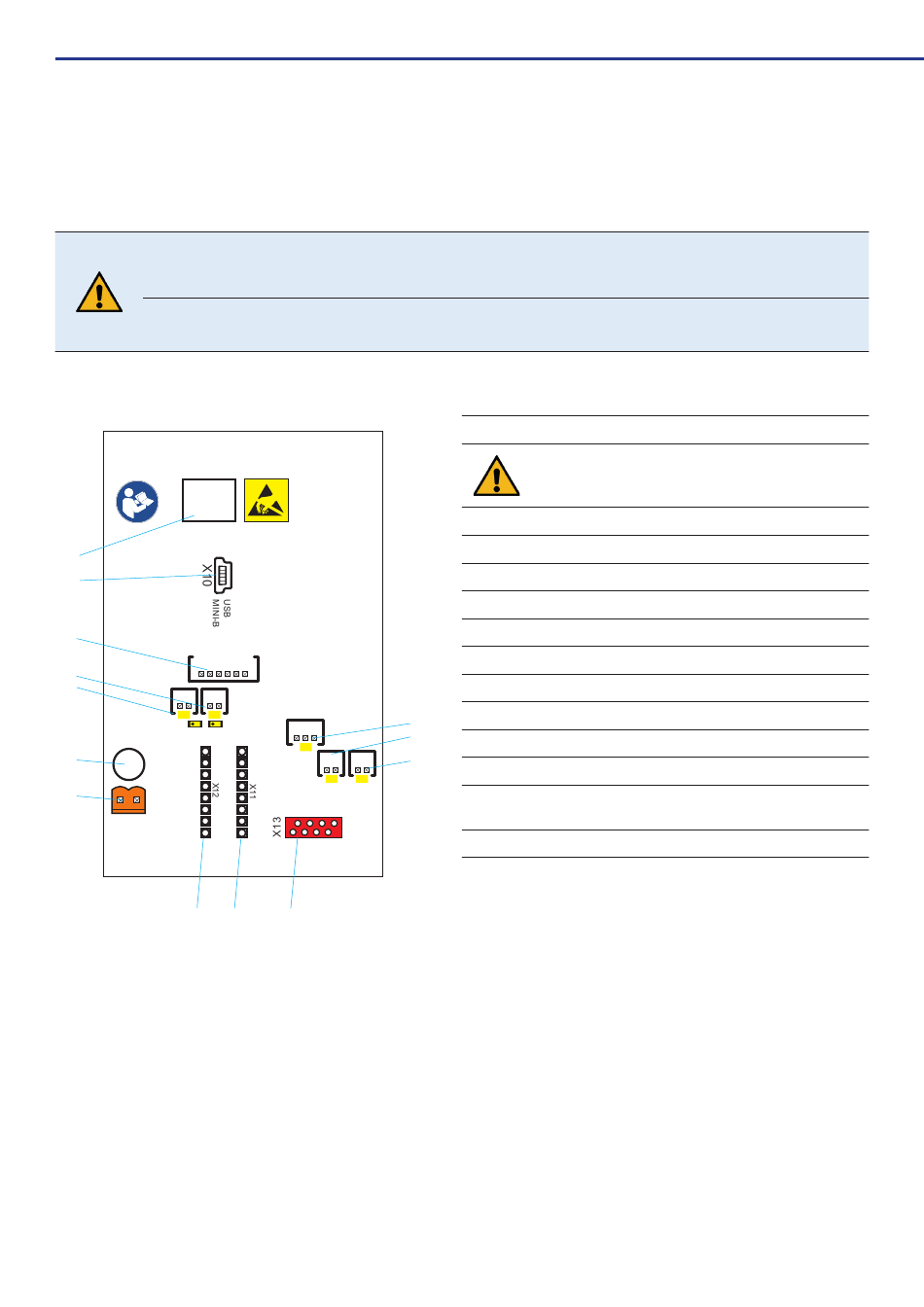

Elektrische Anschlüsse / Schaltplan
METASYS WEK Light
200003194v03 | 2024-02
BATT
2x LR44
1,5 V
13
5
3
X5
2
4
X6
X4
3
2
LED3 LED2
12
SIC1
T 3,15 A
1
24V~
X1
7
X18
0
X24
X25
7
8
6
8
1
X1 - Stromversorgung 24 V AC (orange)
Die Versorgungsspannung muss einem Sicherheitstransformator
entnommen werden, der den Forderungen gemäß EN 60601-1
und EN 61558-2-6 entspricht.
2
X4 - Magnetventil Druckluft (MV3, LED3)
3
X5 - Externe Anzeige
4
X6 - Magnetventil Desinfektionsmittel (MV2, LED2)
5
X10 - Anschluss USB Mini-B
6
Keine Funktion
7
Keine Funktion
8
Keine Funktion
9
X18 - Flow-Meter (Durchflussmessung)
9
10
10
X24 - SP5 Desinfektionsmittelsensor
11
11
X25 - Membranbruchsensor
12
Hauptsicherung MST 3,15 A/ UN 250V
(Sicherungen dürfen nur durch selben Typ ersetzt werden!)
13
Back-up Batterie 2x LR44 1,5 V
Vorbereitung für den Gebrauch
|
DE
