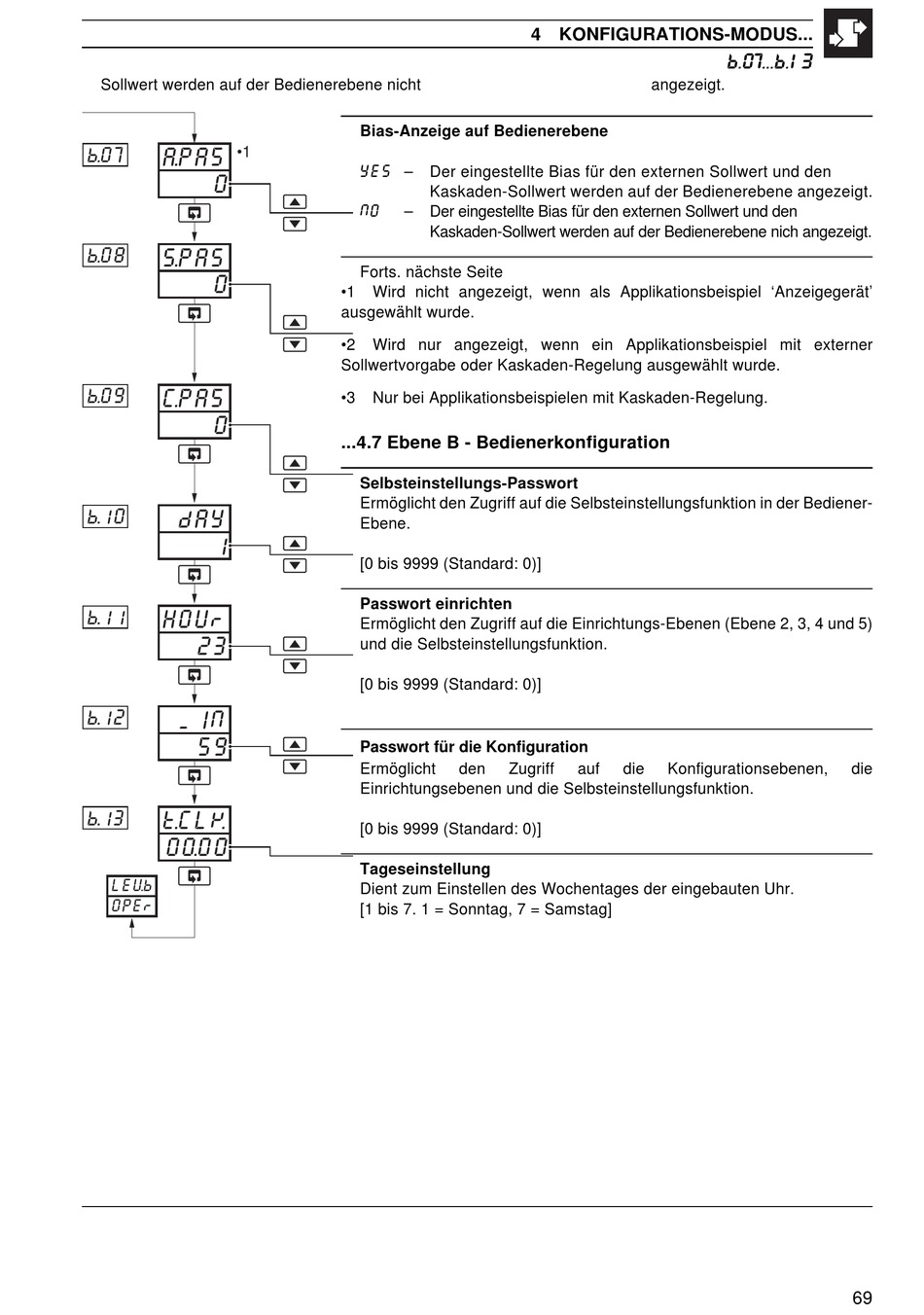

ABB COMMANDER 500 Bedienungsanleitung Seite 75

Sollwert werden auf der Bedienerebene nicht
•1
b. 0 7
A. P A5
0
b. 0 8
S. P AS
0
b. 0 9
C. P A5
0
b. . 1 0
dAY
1
b. . 1 1
HOUr
23
b. . 1 2
MIN
59
b. . 1 3
t. C LK
00. 0 0
LEVb
OPEr
Bias-Anzeige auf Bedienerebene
YES – Der eingestellte Bias für den externen Sollwert und den
Kaskaden-Sollwert werden auf der Bedienerebene angezeigt.
NO – Der eingestellte Bias für den externen Sollwert und den
Kaskaden-Sollwert werden auf der Bedienerebene nich angezeigt.
Forts. nächste Seite
•1 Wird nicht angezeigt, wenn als Applikationsbeispiel 'Anzeigegerät'
ausgewählt wurde.
•2 Wird nur angezeigt, wenn ein Applikationsbeispiel mit externer
Sollwertvorgabe oder Kaskaden-Regelung ausgewählt wurde.
•3 Nur bei Applikationsbeispielen mit Kaskaden-Regelung.
...4.7 Ebene B - Bedienerkonfiguration
Selbsteinstellungs-Passwort
Ermöglicht den Zugriff auf die Selbsteinstellungsfunktion in der Bediener-
Ebene.
[0 bis 9999 (Standard: 0)]
Passwort einrichten
Ermöglicht den Zugriff auf die Einrichtungs-Ebenen (Ebene 2, 3, 4 und 5)
und die Selbsteinstellungsfunktion.
[0 bis 9999 (Standard: 0)]
Passwort für die Konfiguration
Ermöglicht den Zugriff
Einrichtungsebenen und die Selbsteinstellungsfunktion.
[0 bis 9999 (Standard: 0)]
Tageseinstellung
Dient zum Einstellen des Wochentages der eingebauten Uhr.
[1 bis 7. 1 = Sonntag, 7 = Samstag]
4 KONFIGURATIONS-MODUS...
angezeigt.
auf die Konfigurationsebenen,
b.07...b.13
die
