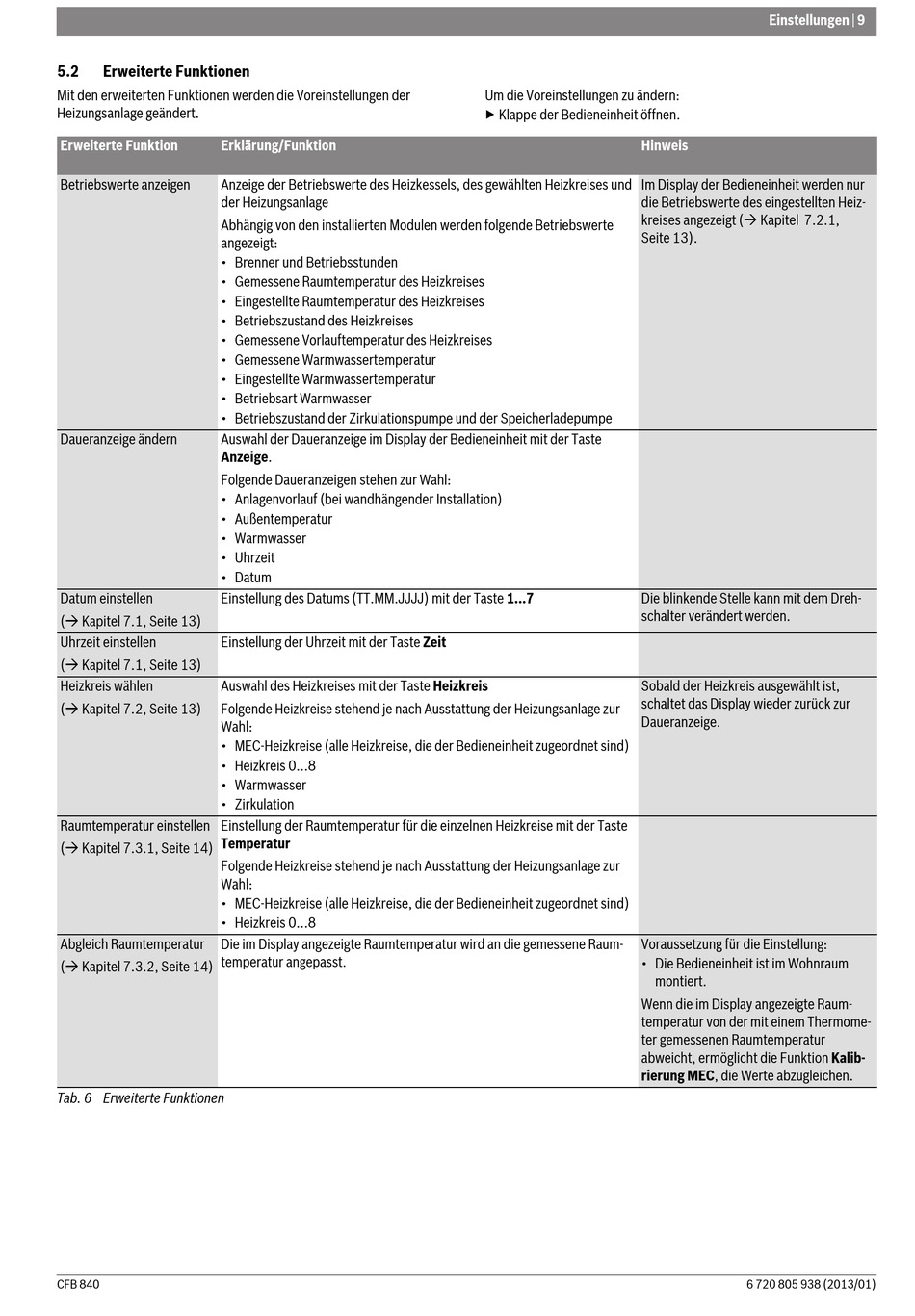

5.2
Erweiterte Funktionen
Mit den erweiterten Funktionen werden die Voreinstellungen der
Heizungsanlage geändert.
Erweiterte Funktion
Erklärung/Funktion
Betriebswerte anzeigen
Anzeige der Betriebswerte des Heizkessels, des gewählten Heizkreises und
der Heizungsanlage
Abhängig von den installierten Modulen werden folgende Betriebswerte
angezeigt:
• Brenner und Betriebsstunden
• Gemessene Raumtemperatur des Heizkreises
• Eingestellte Raumtemperatur des Heizkreises
• Betriebszustand des Heizkreises
• Gemessene Vorlauftemperatur des Heizkreises
• Gemessene Warmwassertemperatur
• Eingestellte Warmwassertemperatur
• Betriebsart Warmwasser
• Betriebszustand der Zirkulationspumpe und der Speicherladepumpe
Daueranzeige ändern
Auswahl der Daueranzeige im Display der Bedieneinheit mit der Taste
Anzeige.
Folgende Daueranzeigen stehen zur Wahl:
• Anlagenvorlauf (bei wandhängender Installation)
• Außentemperatur
• Warmwasser
• Uhrzeit
• Datum
Datum einstellen
Einstellung des Datums (TT.MM.JJJJ) mit der Taste 1...7
( Kapitel 7.1, Seite 13)
Uhrzeit einstellen
Einstellung der Uhrzeit mit der Taste Zeit
( Kapitel 7.1, Seite 13)
Heizkreis wählen
Auswahl des Heizkreises mit der Taste Heizkreis
( Kapitel 7.2, Seite 13)
Folgende Heizkreise stehend je nach Ausstattung der Heizungsanlage zur
Wahl:
• MEC-Heizkreise (alle Heizkreise, die der Bedieneinheit zugeordnet sind)
• Heizkreis 0...8
• Warmwasser
• Zirkulation
Raumtemperatur einstellen
Einstellung der Raumtemperatur für die einzelnen Heizkreise mit der Taste
Temperatur
( Kapitel 7.3.1, Seite 14)
Folgende Heizkreise stehend je nach Ausstattung der Heizungsanlage zur
Wahl:
• MEC-Heizkreise (alle Heizkreise, die der Bedieneinheit zugeordnet sind)
• Heizkreis 0...8
Abgleich Raumtemperatur
Die im Display angezeigte Raumtemperatur wird an die gemessene Raum-
temperatur angepasst.
( Kapitel 7.3.2, Seite 14)
Tab. 6 Erweiterte Funktionen
CFB 840
Um die Voreinstellungen zu ändern:
▶ Klappe der Bedieneinheit öffnen.
Hinweis
Im Display der Bedieneinheit werden nur
die Betriebswerte des eingestellten Heiz-
kreises angezeigt ( Kapitel 7.2.1,
Seite 13).
Die blinkende Stelle kann mit dem Dreh-
schalter verändert werden.
Sobald der Heizkreis ausgewählt ist,
schaltet das Display wieder zurück zur
Daueranzeige.
Voraussetzung für die Einstellung:
• Die Bedieneinheit ist im Wohnraum
montiert.
Wenn die im Display angezeigte Raum-
temperatur von der mit einem Thermome-
ter gemessenen Raumtemperatur
abweicht, ermöglicht die Funktion Kalib-
rierung MEC, die Werte abzugleichen.
Einstellungen | 9
6 720 805 938 (2013/01)
