4 | Angaben zum Gerät
2
Angaben zum Gerät
2.1
EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wird mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
2.2
Produktbeschreibung
Das modulare Regelsystem bietet optimale Anpassungs- und Einstel-
lungsmöglichkeiten zum Einhalten kesselspezifischer Betriebsbe-
dingungen für bodenstehende Öl- oder Gas-Kessel.
Bei entsprechender Einstellung der Software und hydraulischen
Schaltung werden die Kesselschutzfunktionen eingehalten.
Das Regelgerät steuert einen bodenstehenden Öl- oder Gas-Kessel mit
1-stufigem, 2-stufigem oder modulierendem Brenner an.
Die Grundausstattung enthält bereits die Funktionen Warmwasser-
bereitung (Speichersystem) und Heizkreisregelung (1 Heizkreis ohne
Stellglied). Zur Anpassung an die Heizungsanlage ist das Regelgerät mit
2 Funktionsmodulen erweiterbar.
2.3
Bestimmungsgemäße Verwendung
Die Regelgeräte regeln und kontrollieren Heizungsanlagen in Mehr-
familienhäusern, Wohnanlagen und anderen Gebäuden.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten.
6 720 805 938 (2013/01)
3
Module und ihre Funktion
3.1
Modulbestückung

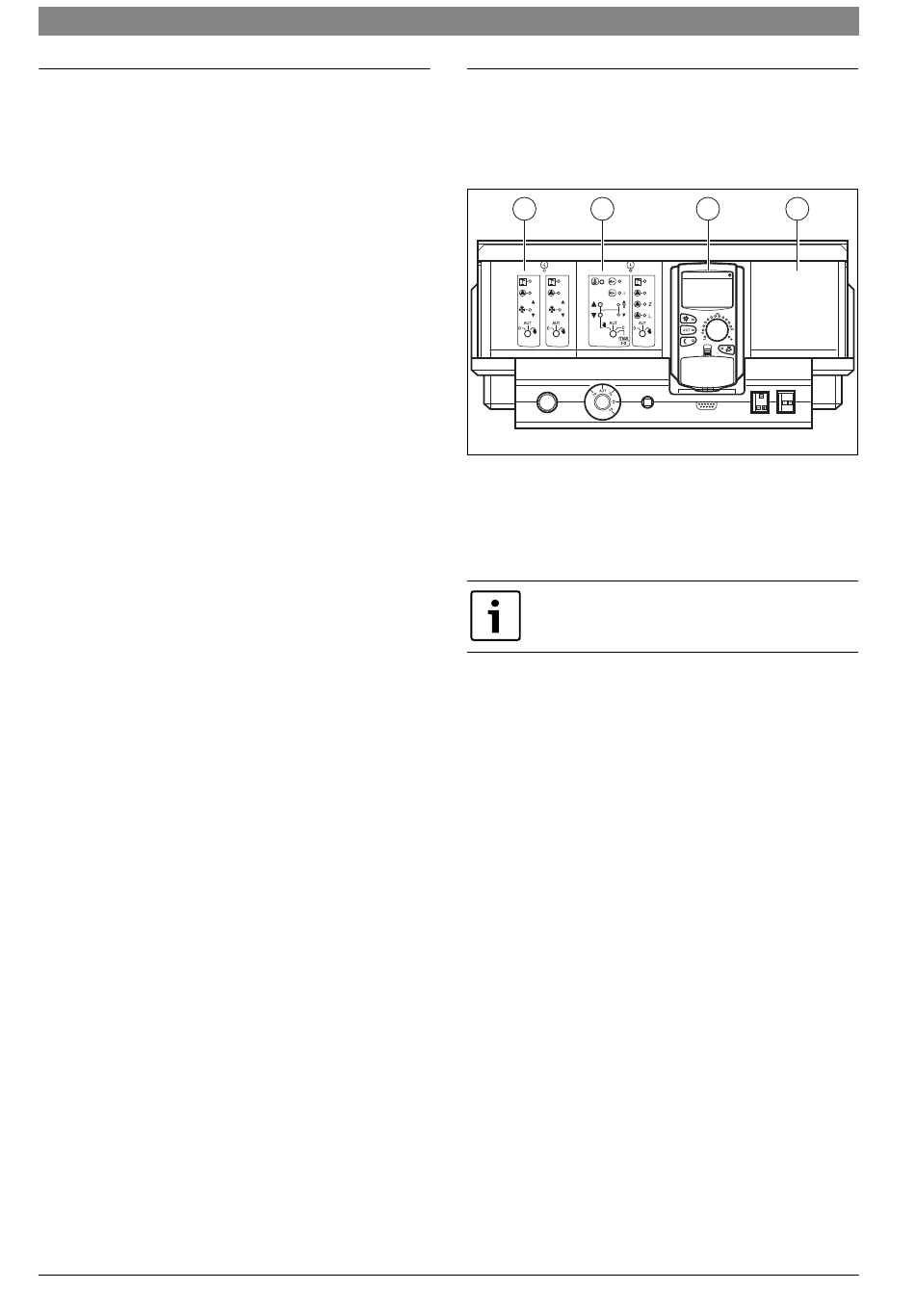

Bild 1 zeigt ein Beispiel für die Modulbestückung des Regelgeräts. Die
genaue Bestückung hängt von den örtlichen Gegebenheiten ab.
1
2
Bild 1 Modulbestückung
[1]
Steckplatz 1: z. B. für Funktionsmodul HK 1 oder HK 2
[2]
Steckplatz A: ZM422 – Zubringer für externe Wärmeerzeuger
oder HK 0
[3]
Steckplatz B: Bedieneinheit
[4]
Steckplatz 3: z. B. für Funktionsmodul HK 3 oder HK 4
Im Normalbetrieb befinden sich die Handschalter der
Module in Stellung AUT. Die aktuellen Funktionen
werden durch Leuchtdioden am Modul angezeigt.
3
4
6 720 805 940-01.1T
CFB 840
