4.2
Bedieneinheit
Die Bedieneinheit Programmer ist das zentrale Element, mit dem das
Regelgerät bedient wird.
Im Display werden Funktionen und Betriebswerte angezeigt, z. B. die
gemessene Raumtemperatur. Mit dem Drehschalter werden Werte ein-
gestellt oder Menüs angewählt. Über die Tasten können die Funktionen
bedient werden. Die Anzeigen werden im Display angezeigt.
17
16
15
AUT
14
13
12
11
10

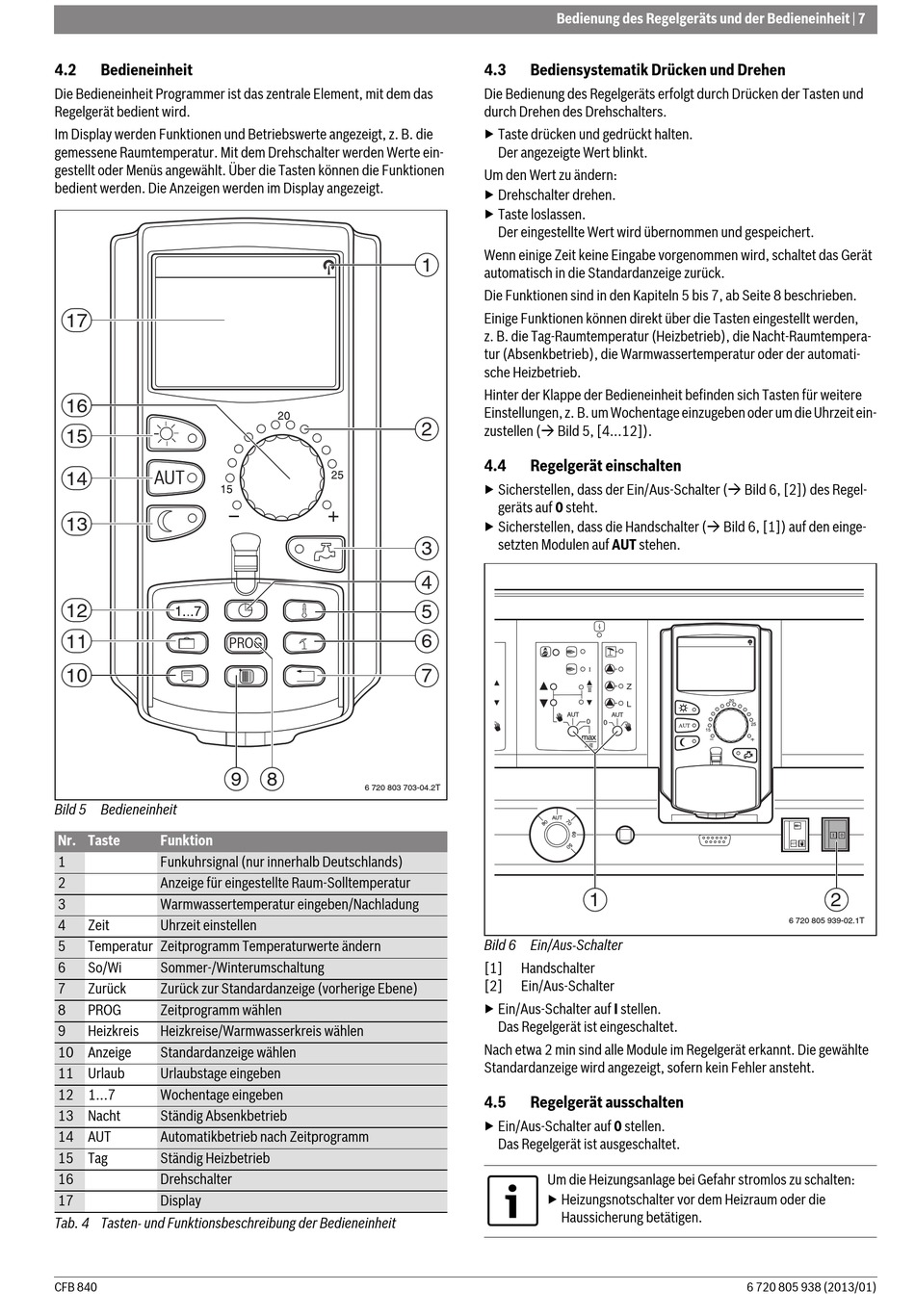

Bild 5 Bedieneinheit
Nr. Taste
Funktion
1
Funkuhrsignal (nur innerhalb Deutschlands)
2
Anzeige für eingestellte Raum-Solltemperatur
3
Warmwassertemperatur eingeben/Nachladung
4
Zeit
Uhrzeit einstellen
5
Temperatur Zeitprogramm Temperaturwerte ändern
6
So/Wi
Sommer-/Winterumschaltung
7
Zurück
Zurück zur Standardanzeige (vorherige Ebene)
8
PROG
Zeitprogramm wählen
9
Heizkreis
Heizkreise/Warmwasserkreis wählen
10 Anzeige
Standardanzeige wählen
11 Urlaub
Urlaubstage eingeben
12 1...7
Wochentage eingeben
13 Nacht
Ständig Absenkbetrieb
14 AUT
Automatikbetrieb nach Zeitprogramm
15 Tag
Ständig Heizbetrieb
16
Drehschalter
17
Display
Tab. 4 Tasten- und Funktionsbeschreibung der Bedieneinheit
CFB 840
PROG
9
8
6 720 803 703-04.2T
Bedienung des Regelgeräts und der Bedieneinheit | 7
4.3
Bediensystematik Drücken und Drehen
Die Bedienung des Regelgeräts erfolgt durch Drücken der Tasten und
durch Drehen des Drehschalters.
▶ Taste drücken und gedrückt halten.
Der angezeigte Wert blinkt.
Um den Wert zu ändern:
▶ Drehschalter drehen.
▶ Taste loslassen.
Der eingestellte Wert wird übernommen und gespeichert.
Wenn einige Zeit keine Eingabe vorgenommen wird, schaltet das Gerät
1
automatisch in die Standardanzeige zurück.
Die Funktionen sind in den Kapiteln 5 bis 7, ab Seite 8 beschrieben.
Einige Funktionen können direkt über die Tasten eingestellt werden,
z. B. die Tag-Raumtemperatur (Heizbetrieb), die Nacht-Raumtempera-
tur (Absenkbetrieb), die Warmwassertemperatur oder der automati-
sche Heizbetrieb.
Hinter der Klappe der Bedieneinheit befinden sich Tasten für weitere
Einstellungen, z. B. um Wochentage einzugeben oder um die Uhrzeit ein-
2
zustellen ( Bild 5, [4...12]).
4.4
Regelgerät einschalten
▶ Sicherstellen, dass der Ein/Aus-Schalter ( Bild 6, [2]) des Regel-
geräts auf 0 steht.
▶ Sicherstellen, dass die Handschalter ( Bild 6, [1]) auf den einge-
setzten Modulen auf AUT stehen.
3
4
5
6
7
1
Bild 6 Ein/Aus-Schalter
[1]
Handschalter
[2]
Ein/Aus-Schalter
▶ Ein/Aus-Schalter auf I stellen.
Das Regelgerät ist eingeschaltet.
Nach etwa 2 min sind alle Module im Regelgerät erkannt. Die gewählte
Standardanzeige wird angezeigt, sofern kein Fehler ansteht.
4.5
Regelgerät ausschalten
▶ Ein/Aus-Schalter auf 0 stellen.
Das Regelgerät ist ausgeschaltet.
Um die Heizungsanlage bei Gefahr stromlos zu schalten:
▶ Heizungsnotschalter vor dem Heizraum oder die
Haussicherung betätigen.
2
6 720 805 939-02.1T
6 720 805 938 (2013/01)
