Airzone RADIANT365 Installationsanleitung Seite 21

Um den technischen Support zu nutzen, müssen alle Airzone-Systeme über Internetanschluss verfügen.
Je Anlage muss nur ein Webserver angeschlossen werden (Steuerung von bis zu 32 Systemen).
Konfiguration
Zur Konfiguration folgen Sie den in der Installations-Anleitung beschriebenen Schritten, die unter myzone.airzone.es erhältlich
ist (https://doc.airzone.es/producto/Gama_AZ6/Airzone/Comunes/Manuales/MI_AZCLOUD_MUL.pdf)

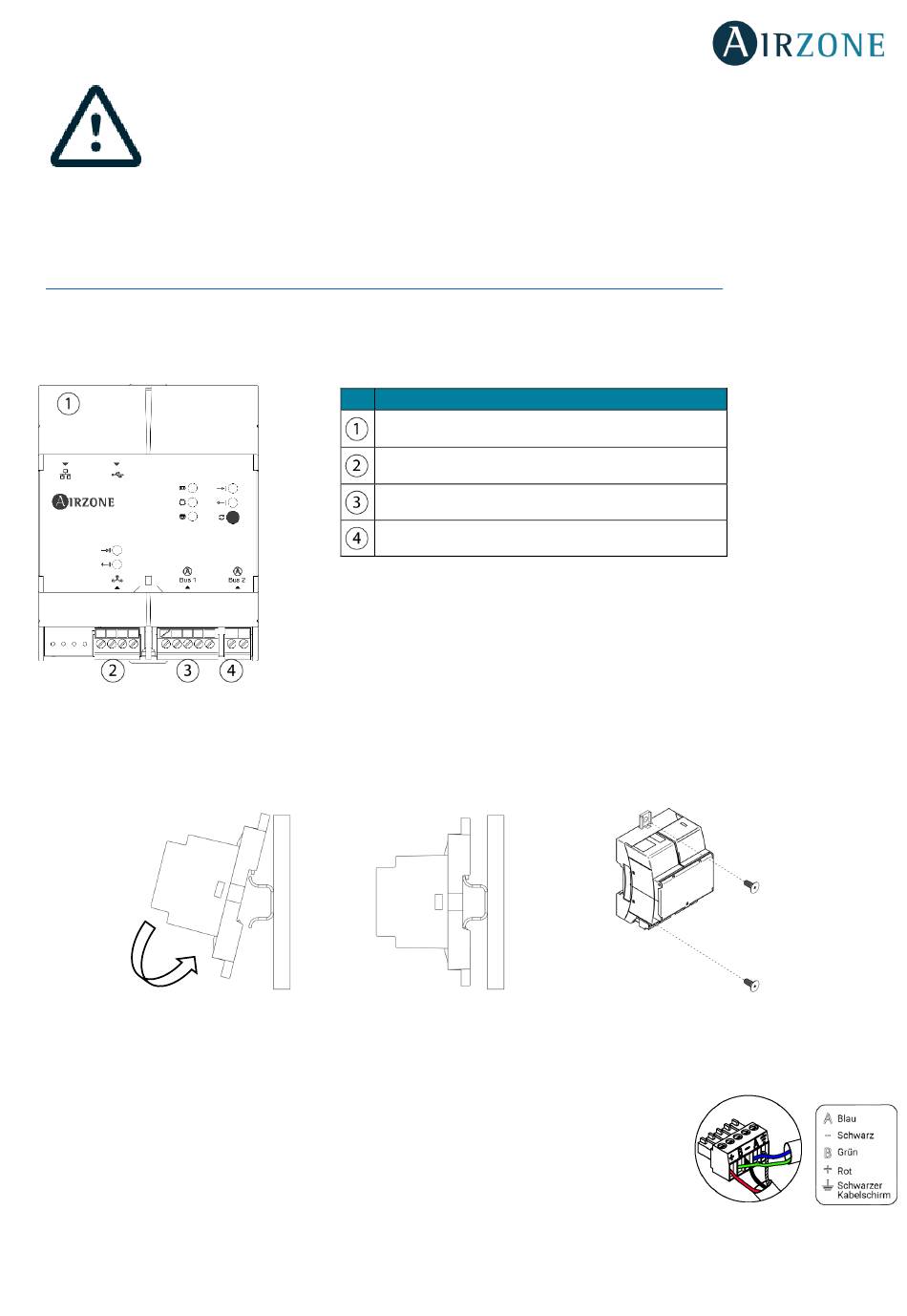

WEBSERVER HUB AIRZONE-LUTRON (AZX6WSPLUT)
Montage
Die Montage des Webserver erfolgt auf DIN-Schiene oder Oberfläche. Anbringung und Installation des Moduls müssen gültige
Elektronik-Vorschriften erfüllen.
Hinweis: Zum Entfernen des Moduls von der DIN-Schiene, ziehen Sie an der Lasche zum Lösen nach unten.
Anschluss
Zum Anschluss an die erste Systemzentrale nutzen Sie die 5-polige Klemme des Airzone-GA-
Busses zum Anschluss des Webserver-HUBs an den GA-Bus der Systemzentrale. Verwenden Sie
eine geeignete Leitung: 2-adrige, verdrillte und geschirmte Leitung: 2 x 0,22 mm
für die Kommunikation mit der Systemzentrale und ein 2-adriges, geschirmtes und verdrilltes
Kabel: 2 x 0,5 mm 2 (2 x AWG 20) für die Spannungsversorgung des HUBs. Schließen Sie die Kabel
unter Beachtung der Farbcodierung an der Schraubklemme an.
Nº Descripción
Ethernet
Integrationsausgang
Anschluss GA-Bus 1 – DM1
Anschluss GA-Bus 2 – DM2
2 (2 x AWG 23)
20
