WEBSERVER HUB AIRZONE CLOUD DUAL (AZX6WSPHUB)

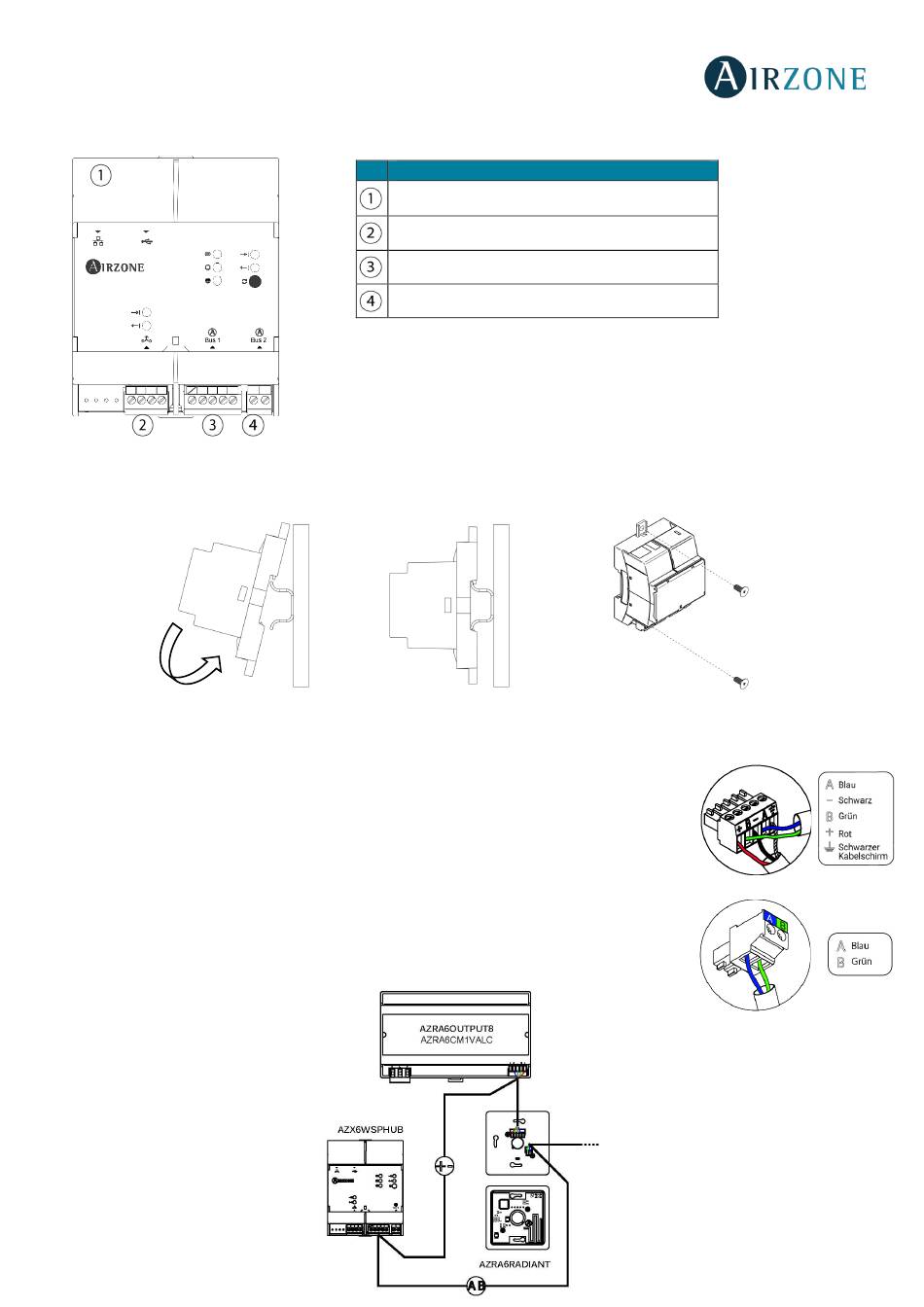

Montage
Die Montage des Webserver erfolgt auf DIN-Schiene oder Oberfläche. Anbringung und Installation des Moduls müssen gültige
Elektronik-Vorschriften erfüllen.
Hinweis: Zum Entfernen des Moduls von der DIN-Schiene, ziehen Sie an der Lasche zum Lösen nach unten.
Anschluss
Zum Anschluss an die erste Systemzentrale nutzen Sie die 5-polige Klemme des Airzone-GA-
Busses zum Anschluss des Webserver-HUBs an den GA-Bus der Systemzentrale. Verwenden Sie
eine geeignete Leitung: 2-adrige, verdrillte und geschirmte Leitung: 2 x 0,22 mm
die Kommunikation mit der Systemzentrale und ein 2-adriges, geschirmtes und verdrilltes Kabel:
2 x 0,5 mm 2 (2 x AWG 20) für die Spannungsversorgung des HUBs. Schließen Sie die Kabel unter
Beachtung der Farbcodierung an der Schraubklemme an.
Für den Anschluss des Webserver-HUBs an die anderen Systemzentralen können Sie den GA-
Bus DM2 mit seiner 2-poligen Klemme 2 x 0,22 mm
Nº Descripción
Ethernet
Integrationsausgang
Anschluss GA-Bus 1 – DM1
Anschluss GA-Bus 2 – DM2
2 (2 x AWG 23) verwenden.
(2 x AWG 23) für
2
