Airzone RADIANT365 Installationsanleitung Seite 17

Nach erfolgtem Anschluss führt das Steuermodul der Strahlerelemente eine Öffnen-Schließen-Folge aller Relaisausgänge
durch. Der Vorgang wird einmal pro Woche wiederholt, um den sachgerechten Betrieb der Ventile zu gewährleisten.
Wichtig: In die Verkabelung der externen Stromversorgung des Systems muss gemäß den entsprechenden lokalen und
nationalen Vorschriften ein Hauptschalter oder sonstige Abschaltvorrichtung eingebunden werden, die eine konstante
Trennung aller Pole aufweisen. Das System wird automatisch neu gestartet, wenn der Hauptstrom ausgeschaltet ist.
AIRZONE 3 GESCHW./STUFEN ENTFEUCHTER- STEUERMODUL (AZRA6CMOD3V)
Montage

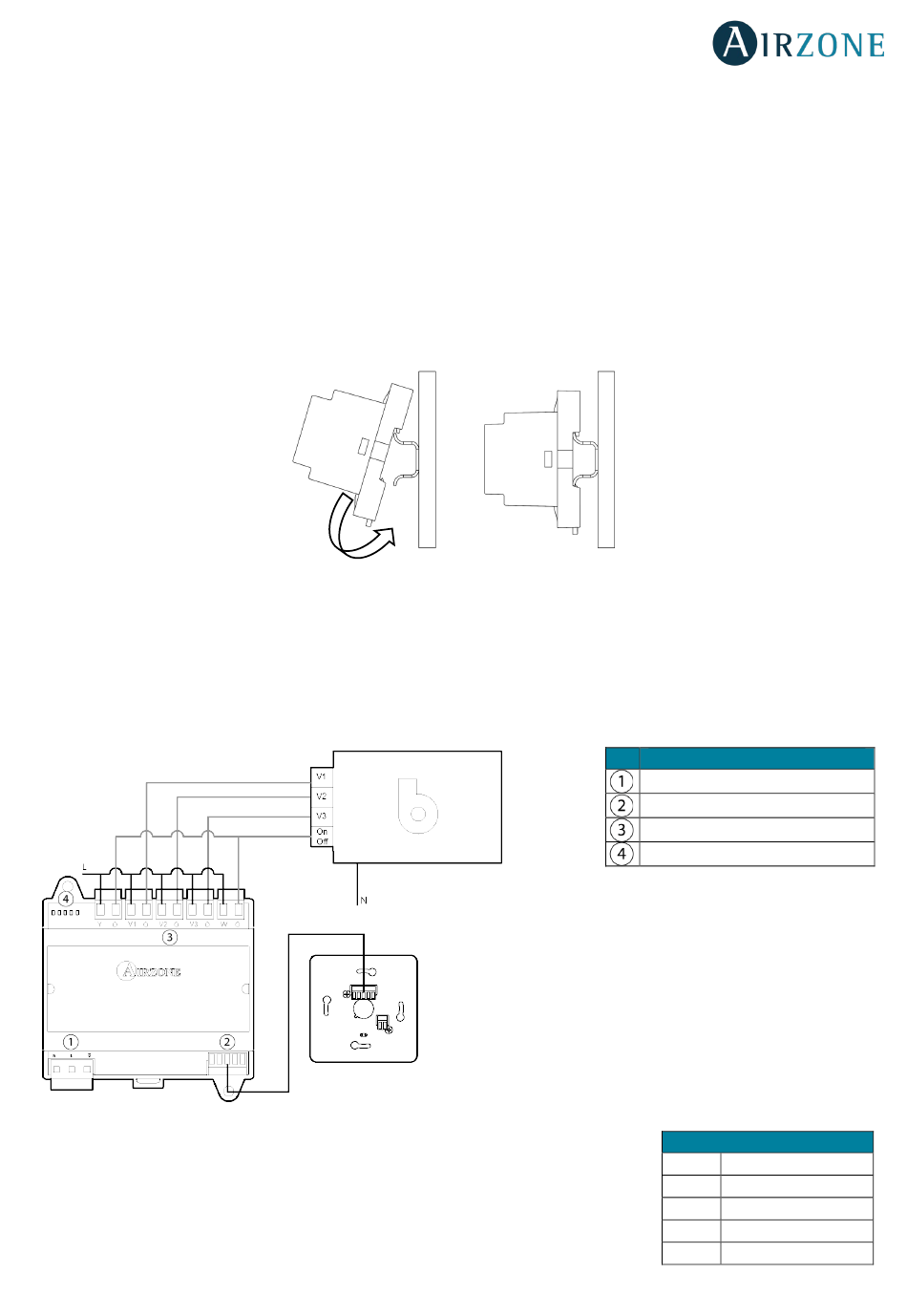

Die Montage des Stufen entfeuchter-steuermodul erfolgt auf DIN-Schiene (Fig. 10). Das Modul wird extern an 110/230 VAC
angeschlossen. Anbringung und Installation des Moduls müssen gültige Elektronik-Vorschriften erfüllen.
Hinweis: Zum Entfernen des Moduls ziehen Sie an der Lasche zum Lösen nach unten.
Anschluss
Das Stufen entfeuchter-steuermodul ist eine Vorrichtung, die an den Airzone Anschlussbus der Zentrale angeschlossen wird
(Fig.11)
Die Merkmale der Steuerrelais sind I
Für die Steuerung der Elemente mit höherer Leistung wird die Verwendung von
Kontakten mit der zu steuernden Leistung empfohlen. Achten Sie darauf, den Nullleiter
direkt vom Stromkreis bis zum gesteuerten Element anzuschließen.
Die Funktion der Relais ist wie folgt:
Fig. 10
Fig. 11
von 10 A bis 110/230 VAC spannungsfrei.
max
Nº Bedeutung
Versorgung
Airzone Anschlussbus
Entfeuchter - relais
LEDs für Relaisstatus
Bedeutung
On / Off
Y-O
V -O Geschwindigkeit 1
1
V -O Geschwindigkeit 2
2
V -O Geschwindigkeit 3
3
W-O On / Off
16
