HASE Bikes PROTANIUM Montageanleitung

Artikelnummer: 24205
PROTANIUM MOTOR FÜR PINO
Protanium Motor für Pino
Mit dem Protanium Vorderradmotor können Sie das Pino zu
einem Pedelec nachrüsten, was bedeutet, dass der Fahrer erst
beim Treten zusätzliche elektrische Unterstützung bekommt.
Über ein Bedienelement am Lenker können verschiedene
Unterstützungsstufen gewählt werden die das Rad bis zu 25 km/h
beschleunigen. Das Pino mit Motor darf in Deutschland und den
meisten anderen europäischen Staaten ohne Betriebserlaubnis,
Führerschein, Helm und Versicherungsnachweis gefahren werden.
Pos. Nr. Pos. Nr. Pos. Nr. Bezeichnung Pos. Nr. Bezeichnung Bezeichnung Bezeichnung
1 Laufrad mit 24 V Motor
2 Magnetscheibe
3 Tretsensor mit Kabel
4 Akkubox mit Schnellladegerät
5 Verbindungskabel für Vorderradmotor
6 Gepäckträger mit Steuerungseinheit
7 BSA-Innenlager 119mm
8 Bedienungseinheit
9 M12 Mutter und U-Scheibe
10 Klettband
Achtung! Schalten Sie den Motor über das Bedienelement
aus, bevor Sie ihr Fahrrad rückwärts schieben.
Protanium Motor installieren

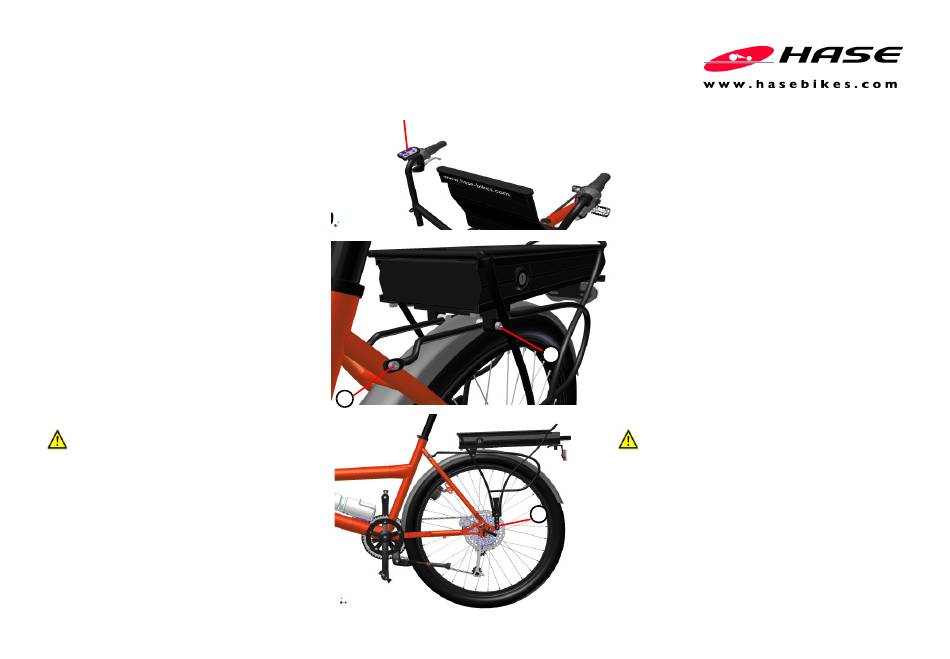

Akkuhalter installieren
Schrauben Sie den Gepäckträger unten in die Gewindeösen (1)
Ihres Fahrradrahmens. Ziehen Sie die M5 Schrauben mit einem
4er Innensechskantschlüssel nur locker an. Richten Sie die obere
Fläche des Gepäckträgers waagerecht aus. Schrauben Sie die
Rundstreben mit M5 Schrauben (2) an den entsprechenden
Gewindeaugen am Rahmen fest. Ziehen Sie die M6 Schraube (3)
fest. Ziehen Sie nun die M5 Schrauben fest.
Bedienungseinheit
Engine control
Anzahl Anzahl Anzahl Anzahl
1
1
1
1
1
1
1
1
2
2
1
Protanium motor for Pino
You can enhance your Pino with the Protanium motor to a
pedelec, which means that the biker gets electric assicstance not
until he pedals.
The motor supports you automatically up to 12 mph. You can
accelerate up to 16 mph by using the hand throttle. You are
allowed to drive the Pino with motor without operating license,
driver license, proof of insurance and helmet.
Pos. No. Description Pos. No. Description
Pos. No. Pos. No. Description Description
1 Front wheel with 24 V Motor
2 Magnet disc
3 Pedal sensor
4 Batterybox with quick-charger
5 Connection cable
6 Luggage carrier with control unit
3
7 BSA-Inner bearing 119mm
8 engine control
9 M12 nut and spacer
10 Velcro tape
Attention! If you want to wheel your bike backwards,
switch off the motor with the engine control.
Installing the Protanium Motor
Installing the batterytray
1
Screw the luggage carrier into the thread eye (1) of your frame.
Srew the M5 bolt loosely using a 4mm allen key. Adjust the
luggage carrier horizontal. Screw the round bars with M5 bolts (2)
into the frame threads. Tighten the M6 bolt (3) first and then the
M5 bolts.
Number Number
Number Number
1
1
1
1
1
1
1
2
2
1
03/2011
