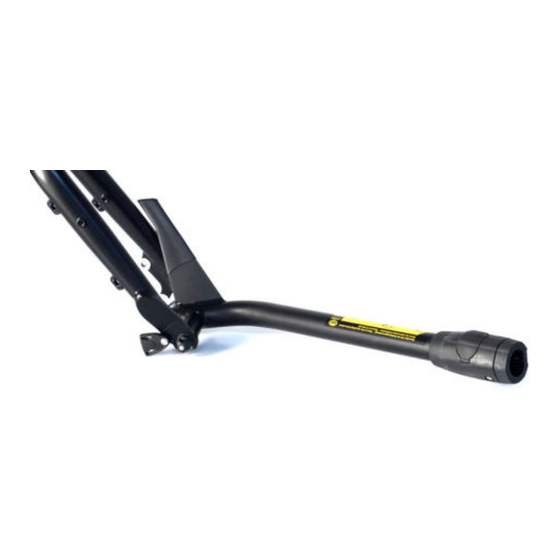

Trailer Set
Trailer option
#25874

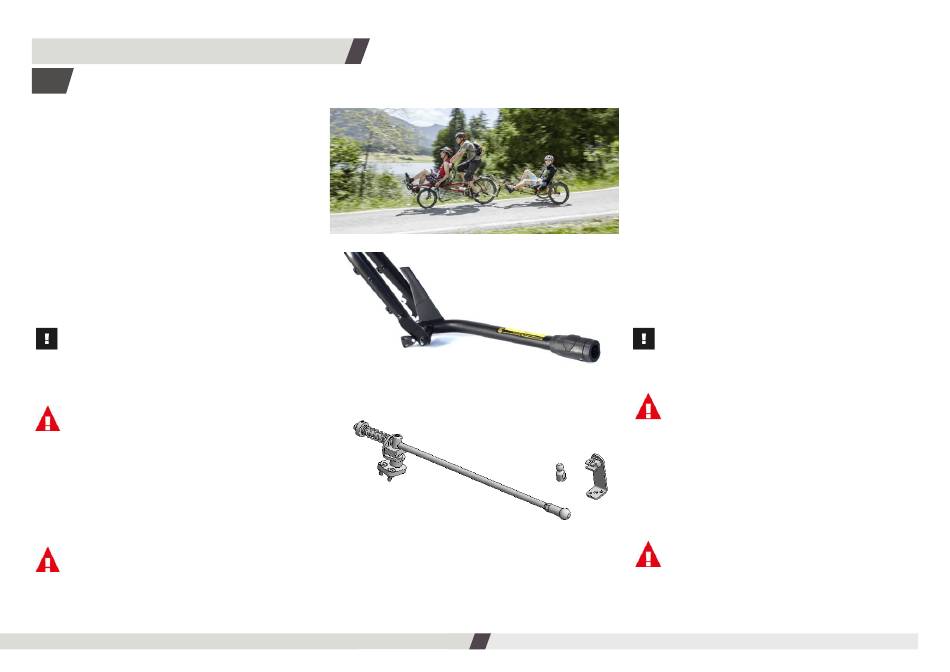

Das Trailer Set ermöglicht es, das KETTWIESEL und
das TRIX wie einen Fahrradanhänger hinter ein nor-
males Fahrrad zu hängen.
Um Erwachsene gefahrlos transportieren zu können, verfügt der
Nachläufer über eine Auflaufbremse, die beim Bremsen des Zug-
fahrrades automatisch das KETTWIESEL bremst.
Die Fahreigenschaften des Zugfahrrads werden nicht nega-
tiv beeinflusst, da die Deichsel im Laufradmittelpunkt angreift.
Der Wendekreis für Linkskurven wird nicht eingschränkt, der für
Rechtskurven beträgt je nach Radgröße des Zugfahrrades zwi-
schen 4,50m und 5,59m.
Hinweis:
Die Montage der Auflaufbremse darf nur durch den
Fachhändler erfolgen. Lesen Sie sich vor der Montage
die Anleitung sorgfältig durch.
Achtung!
Die beiliegende Weber Schwerlastkupplung hat eine ma-
ximale Zuglast von 100kg.
HASE Bikes gibt die Verwendung der Weber Schwerlast-
kupplung in Verbindung mit der HASE BIKES Deichsel für
eine maximale Stützlast von 13kg und eine maximale
Gewichtsbelastung auf dem Trix von 70kg frei.
Beachten Sie die beiliegende Anleitung der Weber Kupp-
lung. Unter 40Kg Zuglast ist auch die E-Kupplung zulässig.
Achtung!
Die Auflaufbremse kann nur an KettWieseln und TRIX
mit mechanischen Scheibenbremsen verwendet werden.
www.hasebikes.com
Trailer Option 05/24 DE-EN
1
The trailer set makes it possible to hang the KETT-
WIESEL and the TRIX behind a normal bicycle like a
bicycle trailer.
In order to transport adult passengers safely, the Trailer is equip-
ped with an overrun brake that automatically brakes the KETT-
WIESEL when the towing bicycle is braked
The trailer has no negative effect on the handling performance
of the towing bicycle because the drawbar attaches to the cen-
ter of the wheel. The turning circle for left curves is not affected.
For right curves, the turning circle is reduced to between 4.50
and 5.59 m (15-18 ft), depending on the wheel size of the towing
bicycle.
Note:
The assembly of the trailer must be done by your dealer.
Read the instructions carefully before assembling.
Caution!
The used Weber heavy-duty coupling has a maximum
load of 100Kg.
HASE Bikes allows the use of the Weber heavy duty cou-
plingin connection with the HASE BIKES drawbar for a
maximum drawbar load of 13Kg and a maximum
weight loading on the Trix of 70kg.
Refer tot he enclosed Weber coupling instructions.
For loads under 40 kg, the E-coupling can also be used.
Caution!
The overrun brake can only be used for KETTWIESELs
with mechanical disc brakes: not for hand-driven trikes
and not for the Lepus with steel frame.
