HASE Bikes PROTANIUM Montageanleitung

Artikelnummer: 23764
PROTANIUM MOTOR FÜR KETTWIESEL
Protanium Motor für Kettwiesel
Mit dem Protanium Vorderradmotor können Sie das Kettwiesel
zu einem Pedelec nachrüsten, was bedeutet, dass der Fahrer erst
beim Treten zusätzliche elektrische Unterstützung bekommt.
Über ein Bedienelement am Lenker können verschiedene
Unterstützungsstufen gewählt werden die das Rad bis zu 25 km/h
beschleunigen. Das Kettwiesel mit Motor darf in Deutschland und
den meisten anderen europäischen
Betriebserlaubnis, Führerschein, Helm und Versicherungsnachweis
gefahren werden.
Pos. Nr. Bezeichnung
1 Laufrad mit 24 V Motor
2 Magnetscheibe
3 Tretsensor mit Kabel
4 Akkubox mit Schnellladegerät
5 Bedienungseinheit
6 Akkuhalter mit Steuerungseinheit
7 Kabel für Motor
8 W4 38 Rohrschellen u. Schutzstreifen
9 M12 Mutter und U-Scheibe
10 M5X30 Schraube und 10 mm Hülse
11 M6x35 Schraube
12 Kugelpfanne/Kugelteller
13 Klettband
Achtung! Schalten Sie den Motor über das Bedienelement
aus, bevor Sie ihr Fahrrad rückwärts schieben.
Protanium Motor installieren
Akkuhalter installieren
Montieren Sie den Akkuhalter am Hauptrahmen, indem Sie zuerst
die beiden W4-38 Schellen mit den Schutzstreifen in einem
Abstand von ca. 50mm um das Achsrohr legen. Führen Sie das
Querrohr des Akkuhalters in die beiden Schellen und ziehen Sie
die Schrauben leicht an. Setzen Sie die 10mm Hülse auf das
Langloch am Akkuhalter und schrauben Sie die M5 Schraube mit
einem 4mm Innensechskantschlüssel in das entsprechende
Gewindeauge am Hauptrahmen. Ziehen Sie die Schellen fest.
Bedienungseinheit
Engine control
Staaten ohne
Anzahl
1
1
1
1
1
1
1
2
2
1
2
1
Rahmenschelle W4 38
1
mit Schutzstreifen/
frame clamp W4 38 with
protecting strips
Protanium motor for Kettwiesel
You can enhance your Kettwiesel with the Protanium motor to a
pedelec, which means that the biker gets electric assicstance not
until he pedals.
The motor supports you automatically.
differnet power level up to 16 mph by pushing engine control.
You are allowed to drive the Kettwiesel with motor without
operating license, driver license, proof of insurance and helmet.
Pos. No. Description
1
2
3
4
5
6
7
8
9
10
11
12
13
10 mm
Hülse / sleeve Attention! If you want to wheel your bike backwards,
switch off the motor with the engine control.

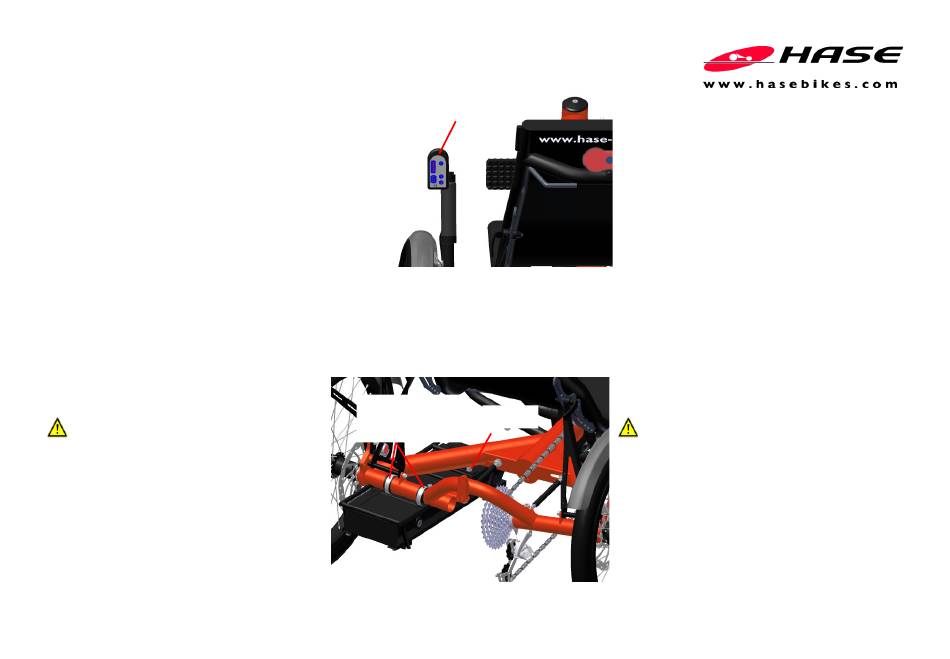

Installing the Protanium Motor
Installing the battery tray
Place the frame clamps with the protection strips in a distance of
approx. 50mm around the axis. Place the cross tube of the
batteryholder also in the frame clamps. Place the 10mm sleeve on
the longslot at the battery holder and tighten the M5 screw with a
4mm allen key into the frame thread. Tighten the clamps.
You can choose 3
Front wheel with 24 V Motor
Magnet disc
Pedal sensor
Batterybox with quick-charger
Control Display
Batteryholder with control unit
Connection cable
misc. frame clamps w. protecting strip
M12 nut and spacer
M5X30 screw and 10mm sleeve
M6 x 35 mm srew
Concave/convex washer
Velcro tabe
Number
1
1
1
1
1
1
1
2
2
1
2
1
1
3/ 2011
