Ein / mehrere Matrix Blinder (DMX-Steuerung)
1.
Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Verbinden Sie die Matrix Blinder und andere Geräte mit einem 3-P oder 5-P XLR-Kabel.
3.
Verbinden Sie die Geräte sowie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
4. Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den Powercon-Anschluss
aller Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose.
Beginnen Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle
Geräte korrekt angebracht und angeschlossen sind.
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.

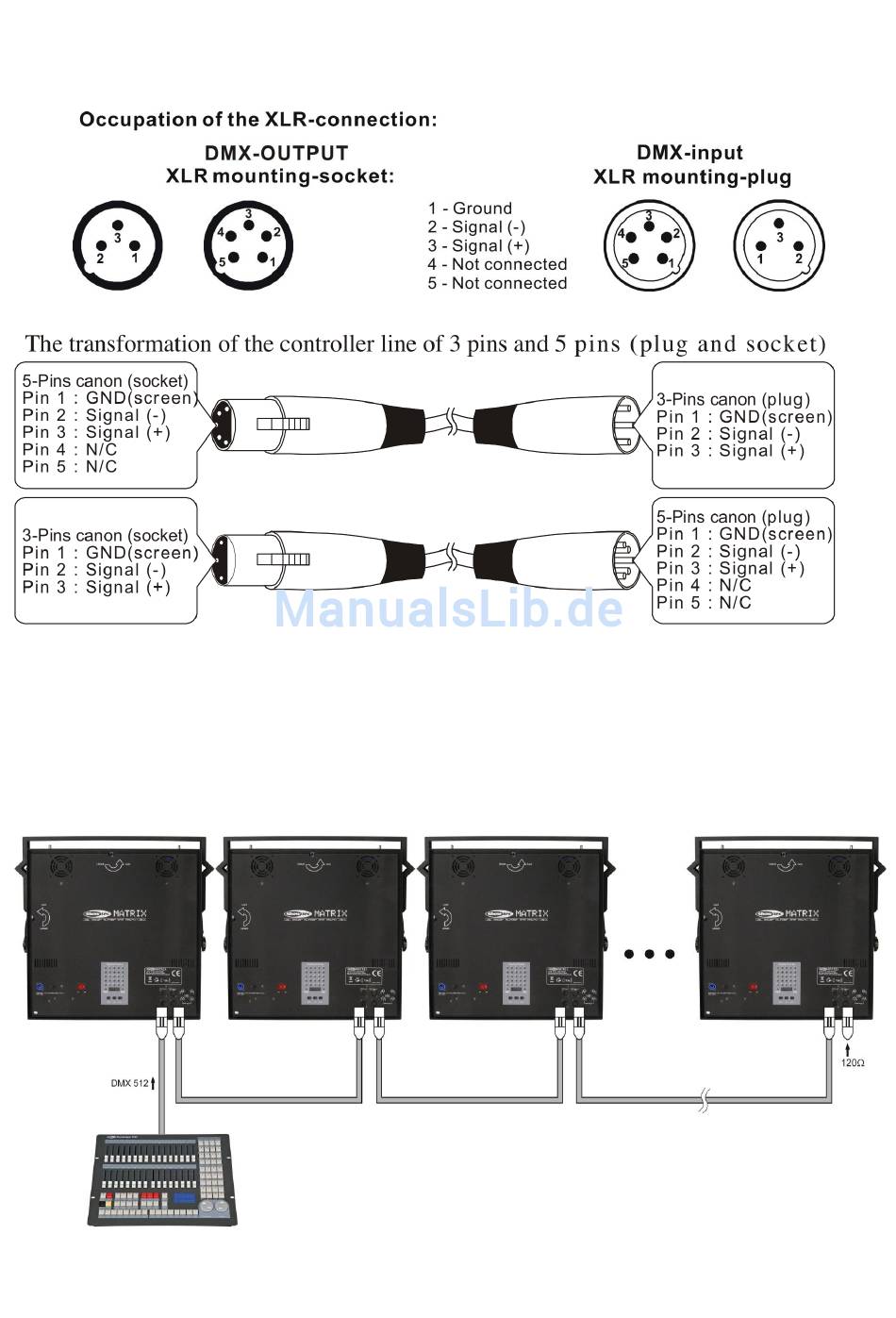

DMX-Set-Up für mehrere Matrix Blinder
10
Abb. 4
