Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem
Standard EIA-485 sollten niemals mehr als 30 Geräte an eine Datenübertragungsleitung
angeschlossen werden. Wenn Sie dennoch mehr als 30 Geräte an eine serielle
Datenübertragungsleitung anschließen, ohne einen Opto-Splitter zu verwenden,
verschlechtert sich eventuell die Qualität des DMX-Signals.
Im Advanced-Modus können nur 17 Matrix Blinder angeschlossen werden, da 29 Kanäle
pro Gerät verwendet werden.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Matrix Blindern an einer DMX-
Datenübertragungsleitung: 30 Geräte
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP –Audio zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.

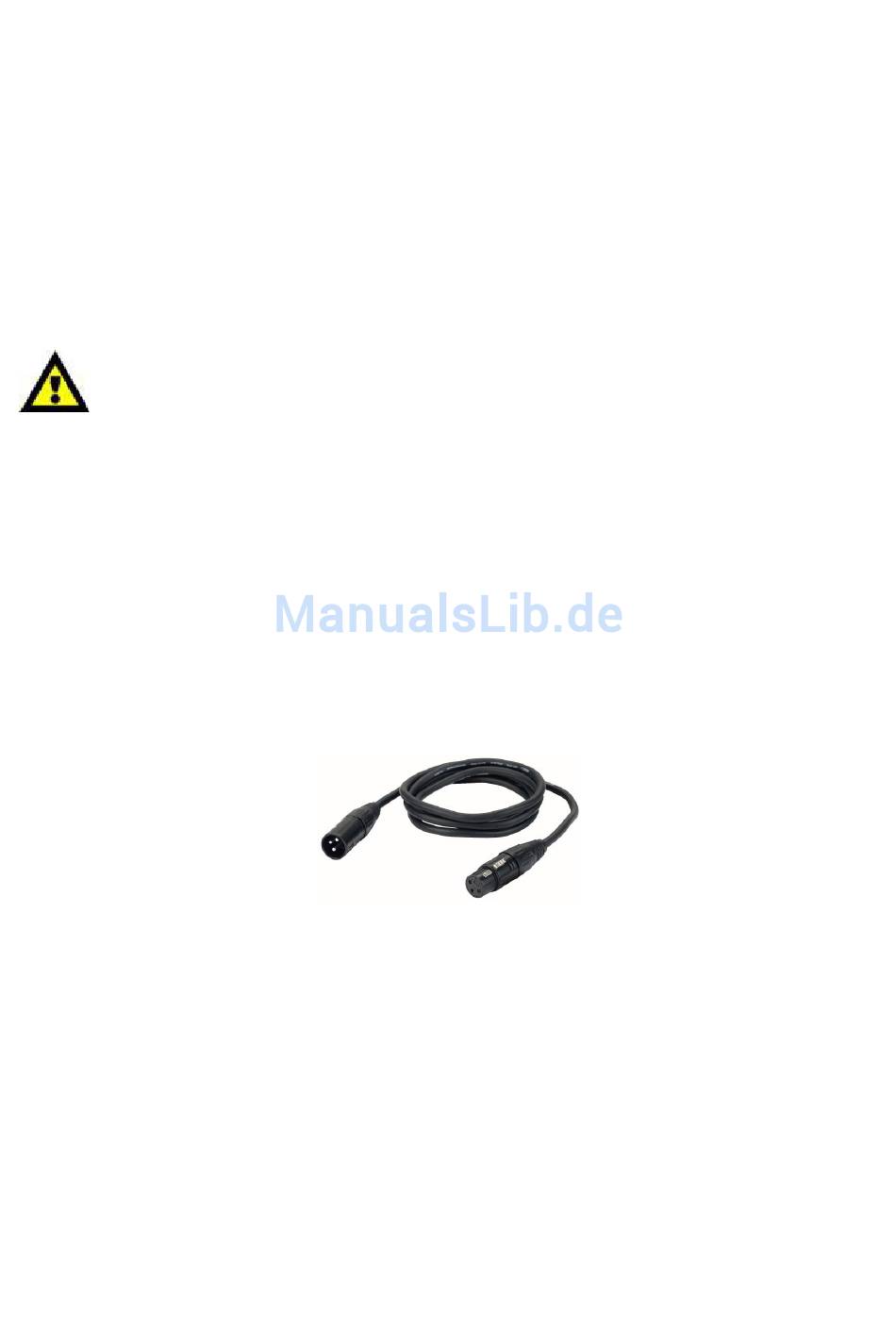

DAP-Audio zertifizierte DMX-Datenkabel
•
Mehrzweck DAP-Audiomikrofonkabel (Basic). bal. XLR/M 3 P. > XLR/F 3 P.
Artikelnummer FL01150 (1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.).
•
DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von
Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.).
11
