Webasto Thermo Top Evo Einbaudokumentation Seite 8

Mitsubishi L200
Elektrik

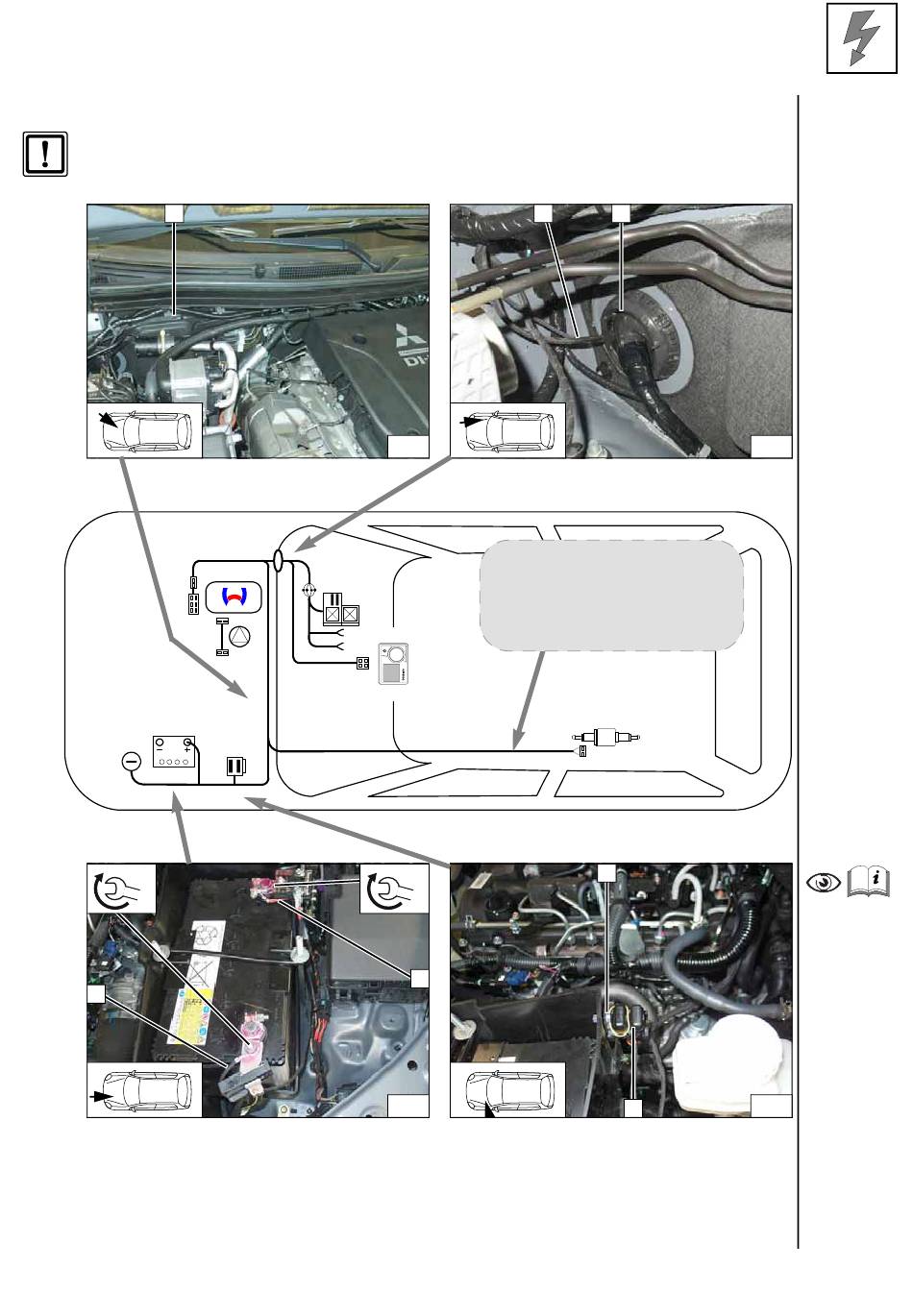

Verlegung Kabelbaum
Kabelbaum Heizgerät 1 zur rechten Fzg.-Seite
verlegen.
1
!
Nm
2
Plus- und Masseleitung
1 Plusleitung an Batterie-Pluspol
2 Masseleitung an Batterie-Minuspol
Ident.-Nr.: 1324325A
Kabelbaumdurchführung
1 Kabelbäume Heizgerät, Bedienelement
2 Gummitülle
8
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
!
Nm
1
10
Sicherungshalter Motorraum
1 Schraube M5x16, Karosseriescheibe [2x],
Bohrung Ø 5,5, Halteplatte Sicherungshal-
ter, Mutter
2 Sicherung F1-2
Stand: 14.10.2015
1 2
1
2
© Webasto Thermo & Comfort SE
9 9
Schema
Kabel-
baumver-
legung
11
8
