Wasser-Heizgerät

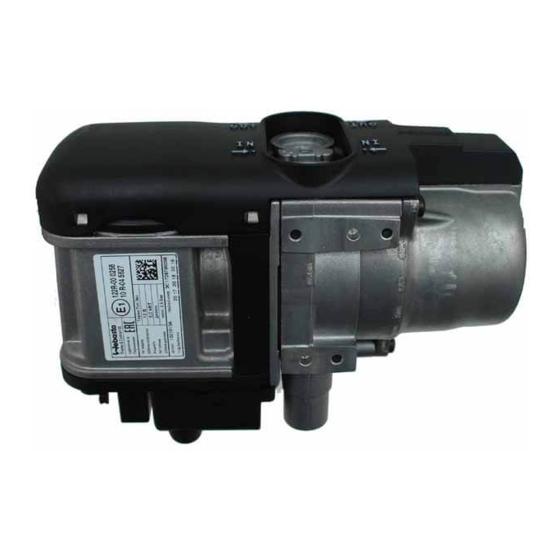

Zusatzheizung Thermo Top Evo
Einbaudokumentation
Ford Fiesta
Gültigkeit
Hersteller
Ford
Motorisierung
Kraftstoff
1.0 ECOBOOST
Benzin
1.25 B
Benzin
1.25 B
Benzin
SG = Schaltgetriebe
ab Modell 2013
Linkslenker
geprüfte Ausstattungen:
nicht geprüft:
Gesamteinbauzeit:
Ident.-Nr.: 1319233A
00 0258
Handelsbezeichnung
Fiesta
Getriebeart
6-Gang SG
6-Gang SG
6-Gang SG
Klimaautomatik
Nebelscheinwerfer
Start-Stopp
Innenraumüberwachung
Scheinwerferreinigungsanlage
Manuelle Klimaanlage
ca. 9 Stunden
Stand: 06.02.2013
E
1
Typ
EG-BE-Nr. / ABE
JA 8
e9 * 2001 / 116 * 0069 * ...
Leistung in kW Hubraum in cm³
92
998
60
1242
60
1242
MKB
M1JE
SNJA
SNJB
© Webasto Thermo & Comfort SE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
-
Seite 1: Gültigkeit
SNJA 1.25 B Benzin 6-Gang SG 1242 SNJB SG = Schaltgetriebe ab Modell 2013 Linkslenker geprüfte Ausstattungen: Klimaautomatik Nebelscheinwerfer Start-Stopp nicht geprüft: Innenraumüberwachung Scheinwerferreinigungsanlage Manuelle Klimaanlage Gesamteinbauzeit: ca. 9 Stunden Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 2: Inhaltsverzeichnis
Gebläseansteuerung Vorwahluhr Option Telestart Erforderliche Bauteile • Basislieferumfang Thermo Top Evo gemäß Preisliste • Einbaukit Ford Fiesta 2013 Benzin: 1319234A • Kit Klimaautomatik Ford Fiesta: 1314410A • Bedienelement gemäß Preisliste und Absprache mit Endkunde • Bei Telestart Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde Einbauübersicht... -
Seite 3: Hinweise Zur Bedienungs- Und Einbauanweisung
Einbau des Heizgerätes Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verlet- zungen hervorgerufen werden. Beginn des Auszuges. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsys- ANHANG VII temen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung. -
Seite 4: Hinweise Zur Gültigkeit
• Crimpzange für Kabelschuh / Flachstecker 0,5 - 6mm² • Drehmomentschlüssel für 2,0 - 10 Nm • Abklemmzangen • Einnietmutternzange • Webasto Thermo Test Diagnose mit aktueller Software Maßangaben • Alle Maßangaben in mm Anzugsdrehmomente • Anzugsdrehmomente Heizgeräteschrauben 5x13 und Heizgerätestehbolzen 5x11 = 8Nm! •... -
Seite 5: Vorarbeiten
• Fußraumverkleidung Beifahrerseite abbauen • Handschuhfach ausbauen Heizgerät • Die nicht zutreffende Jahreszahl auf Typ- und Duplikatschild entfernen • Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen Einbauort Heizgerät 1 Heizgerät Einbauort Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 6: Elektrik Vorbereiten
3 Schraube M6x16, Karosseriescheibe, rungshal- Mutter ter Innen- raum vor- bereiten Sicherung F4 25A einsetzen! rt/sw gn/ws 0,5² 4² 0,75² Siche- rungshal- gn/ws ter Innen- 0,75² raum vor- 4² bereiten 0,5² 4² Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 7: Elektrik
Schema zeugeigenen Kraftstoffleitungen Kabel- am Unterboden verlegen baumver- legung Plus- und Masseleitung Kabelbaumdurchführung 1 Masseleitung an fzg.eigenen Massestütz- 1 Gummitülle punkt 2 Plusleitung, Kabelschuh Ø 8 an Batterie- Pluspol Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 8: Gebläseansteuerung
Sicherung 10A blau Sicherung 1A violett Sicherung 25A grau Diodengruppe IPCU Pulsweitenmodulator Einstellwerte IPCU: Duty-Cycle: 27% Leitungsenden isolieren und wegbinden Frequenz: 400Hz Spannung: 10V Trennstelle Funktion: Low-side Kabelfarben können variieren! Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 9 1 Ltg. gr/br Sicherung F13 2 Ltg. sw Diodengruppe/ Eingang Anschluss 3 Diodengruppe Gebläse- 4 Ltg. sw Diodengruppe/ Ausgang regler 6 Ltg. gr/br Stecker C1 Pin 2 Ltg. rt IPCU/15 Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
- Seite 10 1 Kabelschuh 2 Fzg.eigene Schraube M5 Ltg br IPCU/85 Massean- schluss IPCU 6-poligen Stecker auf Gebläseregler 1 auf- stecken, Leitungen mit Kabelbinder an fzg.eigenen Kabelbaum 2 befestigen. Leitungen verlegen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 11: Vorwahluhr
Ford Fiesta Vorwahluhr 1 Vorwahluhr Vorwahl- uhr montie- Option Telestart Empfänger 1 mit Klebeband befestigen! Empfänger montieren 1 Antenne Antenne montieren Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 12: Einbauort Vorbereiten
Wird später wieder nach oben ausgerichtet! Trockner- patrone versetzen Alle Fahrzeuge 1 Kantenschutz 50 2 Einnietmutter M6, vorhandene Bohrung Einnietmut- ter einzie- 1.2 B 1 Halteclip lösen 2 Kühlmittelschlauch Kühlmittel- schlauch lösen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 13: Heizgerät Vorbereiten
1 Halter 2 Selbstfurchende Schraube 5x13 [3x] 3 Schraube M6x20, Karosseriescheibe, Federring, Mutter lose vormontieren Halter mon- tieren 1.0 B Abschnitt X entsorgen. A = 1050 Schläuche 1100 ablängen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 14 Alle Fahrzeuge Alle Federbandschellen = Ø 25. Kabelbaum Umwälzpumpe 2 an Umwälz- pumpe und Heizgerät aufstecken und mit Kabelbinder befestigen! Heizgerät vormontie- 1 Umwälzpumpe 3 Schraube M6x35, Bundmutter 4 Aufnahme Umwälzpumpe Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 15: Heizgerät Einbauen
Heizgerät ausrichten! Heizgerät montieren 1 Schraube M6x20, Federring Heizgerät montieren Halterung Hupen 2 zwischen Karosserie und Halter Heizgerät positionieren! 1 Fzg.eigene Schraube Heizgerät montieren 1 Schraube festziehen Heizgerät montieren Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 16 Ford Fiesta Trocknerpatrone 1 nach oben ausrichten. Auf Abstand (mind. 5mm) an Position 3 achten! 2 Schelle festziehen Trockner- patrone versetzen 1 Kabelbaum Heizgerät [2x] Kabel- baum auf- stecken Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 17: Brennstoff
2 Schlauchstück, Schelle Ø 10 [2x] Anschluss Heizgerät Brennstoffleitung und Kabelbaum Dosier- pumpe in Wellrohr Ø 10 1 zur linken Fzg.- Seite und an fzg.eigenen Leitungen zum Un- terboden verlegen! Leitungen verlegen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 18 1 Lochband 2 Schraube M6x25, Stützwinkel, Bundmut- 3 Aufnahme Dosierpumpe 4 Dosierpumpe Dosier- pumpe vor- montieren Lochband 1 zwischen Karosserie und fzg.eigener Schelle positionieren! 2 Fzg.eigene Schraube Dosier- pumpe montieren Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
- Seite 19 2 Brennstoffleitung Heizgerät, Schlauch- stück, Schelle Ø 10 [2x] Anschluss Dosier- pumpe 1 Tankentnehmer Tankent- nehmer ablängen Tankentnehmer 1 gemäß Schablone formen. Auf Stellung des Entnahmerohres achten! Tankent- nehmer for- 1 Tankbelüftungsleitung Trennstelle Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
- Seite 20 2 Schlauchstück, Schelle Ø 10 [2x] Brennstoff- leitung an- schliessen Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Schlauchstück, Schelle Ø 10 [2x] 2 Brennstoffleitung Tankentnehmer Anschluss Dosier- pumpe Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 21: Abgas
1 Winkel Winkel vor- bereiten 75° 1 Schalldämpfer 2 Schraube M6x16, Federring 3 Winkel Schall- dämpfer vormontie- 1 Distanzmutter M8x15 2 Winkel 3 Schraube M6x30, Bundmutter Schall- dämpfer montieren Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 22 1 Abgasendstück 2 Schlauchklemme Endstück montieren Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Schraube M6x20, Rohrschelle, Bundmutter 2 Schraube M6x20, Karosseriescheibe Abgasend- [2x], Bundmutter stück 3 Winkel befestigen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 23: Brennluft
Brennluft 1 Bohrung Ø 5,5 mittig in Stoßfänger Bohrung für Schall- dämpfer 1 Schelle Ø 51 2 Schalldämpfer 3 Schraube M5x16, Bundmutter Schall- dämpfer montieren 1 Brennluftleitung Brennluft- leitung montieren Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... -
Seite 24: Kühlmittelkreislauf 1.0 B
Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Alle nicht bezeichneten Federbandschellen = Ø 25! 1 = Fzg.eigene Federbandschelle 2 = Profilgummi sw! Verbindungsrohr = Ø 18x18! Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 25 Federbandschelle 3 wird wieder verwendet! Trennstelle Anschluss Heizgerät Schlauch A und C mit Kabelbinder 1 an fzg.eigenen Kabelbaum fixieren. Auf aus- reichenden Abstand an Position 2 achten! Verlegung Motorraum Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
- Seite 26 Schlauchhalter Anschluss 3 Schlauch Motorausgang Motoraus- 4 Fzg.eigene Federbandschelle gang Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Lochband 2 Fzg.eigener Stehbolzen, Blechmutter Schläuche befestigen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 27: Kühlmittelkreislauf 1.2 B
Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung Alle nicht bezeichneten Federbandschellen = Ø 25! 1 = Profilgummi Alle Verbindungsrohre = Ø 18x18! Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 28 1 Schlauch Motorausgang / Wärmetau- schereingang 2 Schutzschlauch Schutz- schlauch entfernen Schlauch Motorausgang / Wärmetauscher- eingang an der Markierung trennen! 1 Schlauchstück Motorausgang 2 Schlauchstück Wärmetauschereingang Trennstelle Anschluss Heizgerät Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
- Seite 29 1 Profilgummi sw ausrichten 2 Schlauch Motorausgang Anschluss Motoraus- gang Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Lochband 2 Fzg.eigener Stehbolzen mit Blechmutter Schläuche befestigen Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 30: Abschließende Arbeiten
1 Schaumstoffstreifen Schaum- stoff- streifen aufkleben Abbildung zeigt 1.2 B! Auf ausreichenden Abstand zu benachbarten Bauteilen achten, insbesondere zu Schlauch A und C , ggfs. korrigieren! 1 Ausgleichsbehälter montiert Schläuche ausrichten Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE... - Seite 31 Webasto Thermo & Comfort SE Postfach 1410 82199 Gilching Germany Internet: www.webasto.com Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) E-mail: technikcenter@webasto.com Ident.-Nr.: 1319233A Stand: 06.02.2013 © Webasto Thermo & Comfort SE...
-
Seite 32: Bedienungshinweise Für Den Endkunden
Ford Fiesta Bedienungshinweise für den Endkunden Bitte Seite bei Klimaautomatik entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
