Webasto Thermo Top Evo Einbaudokumentation Seite 22

Mitsubishi L200
135
125
Ident.-Nr.: 1324325A
1 2
1 2
1
1
2
Stand: 14.10.2015

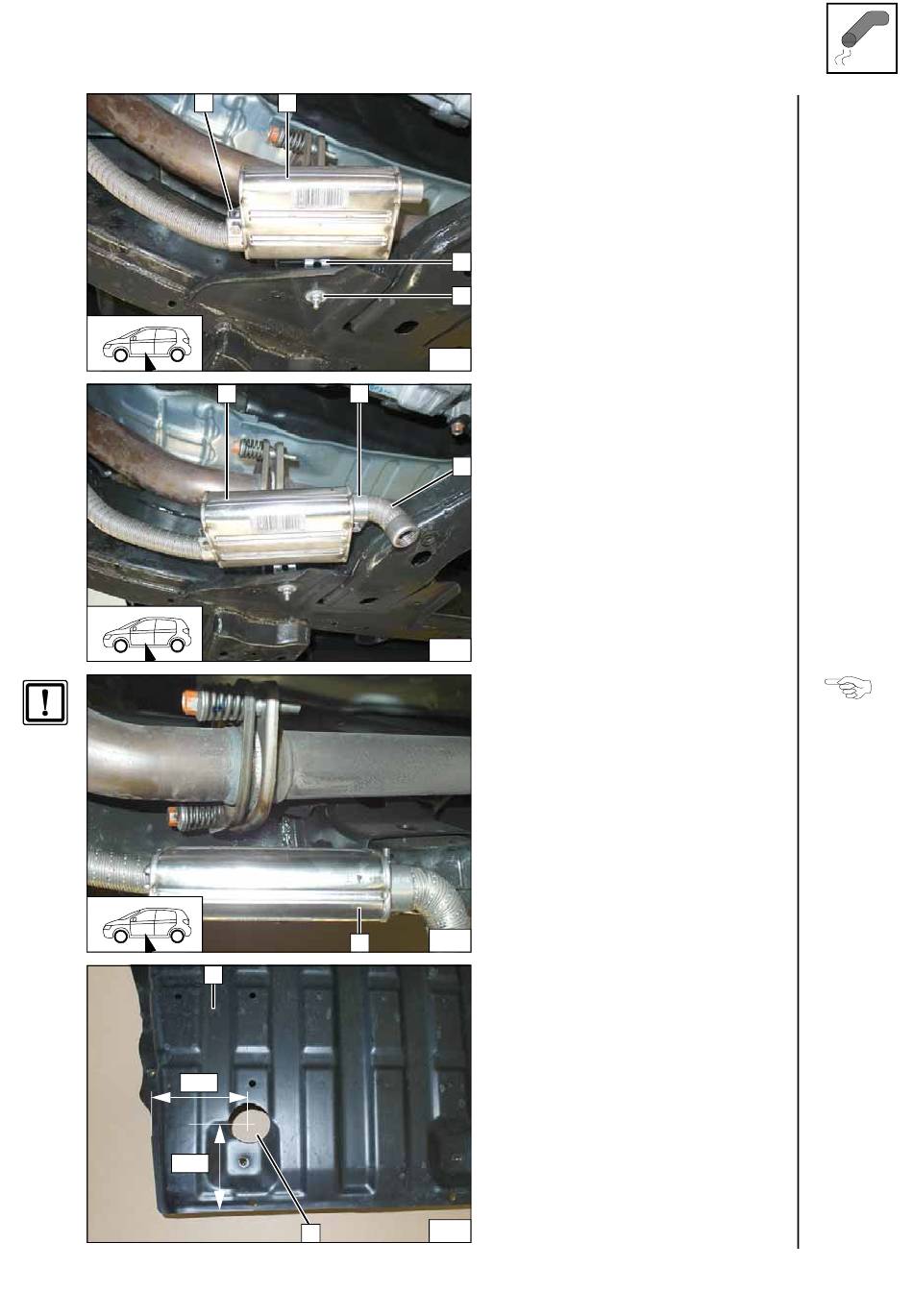

1 Schlauchklemme
2 Schalldämpfer
3 vormontiertes Lochband
4 Schraube M6x20, vorhandene Boh-
rung, Karosseriescheibe, Bundmutter
3
4
59
1 Schalldämpfer
2 Schlauchklemme
3 Abgasendstück
3
60
Auf ausreichenden Abstand zu
benachbarten Bauteilen achten, ggfs. kor-
rigieren!
1 Schalldämpfer
61
1 Unterfahrschutz
2 Bohrung Ø 60
62
© Webasto Thermo & Comfort SE
Schall-
dämpfer
montieren
Abgas-
endstück
montieren
Schall-
dämpfer
ausrichten
Bohrung in
Unterfahr-
schutz
22
