Webasto Thermo Top Evo Einbaudokumentation Seite 24

Mitsubishi L200
B C
1
1
Ident.-Nr.: 1324325A
A
D
2 1
D
A
3 1
1
1
50
Stand: 14.10.2015
A = 680
B = 130
C = 60
D = 820
63

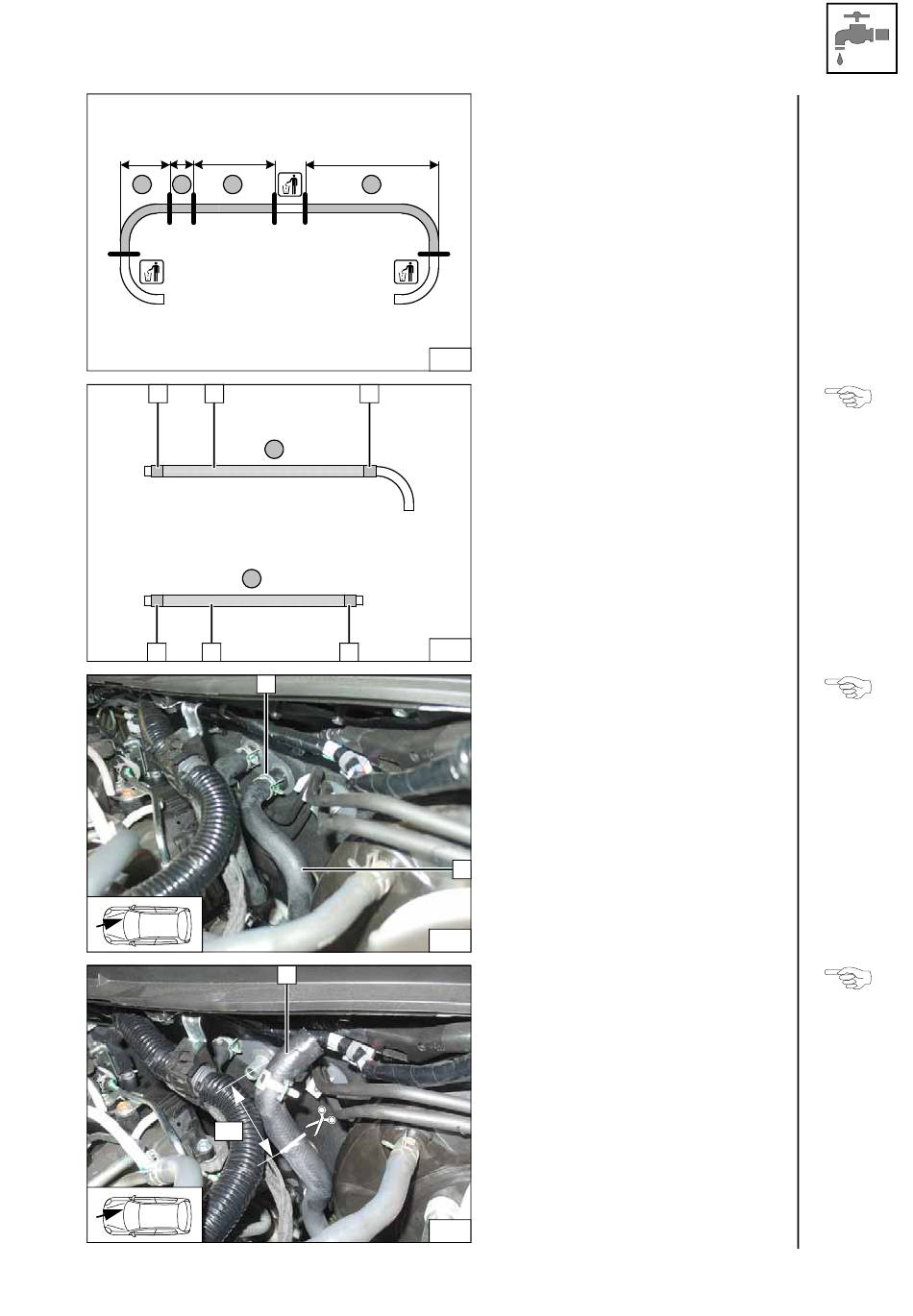

Flechtschutzschläuche auf Schlauch A
und D aufschieben und ablängen.
Schrumpfschlauch zuschneiden!
1 Schrumpfschlauch, Länge 50 [4x]
2 Flechtschutzschlauch 1100
3 Flechtschutzschlauch 860
64
Fzg.eigenen Schlauch Motorausgang /
Wärmetauschereingang 2 vom Stutzen
Wärmetauschereingang abziehen. Feder-
bandschelle 1 wird wieder verwendet!
2
65
Fzg.eigenen Schlauch Motorausgang /
Wärmetauschereingang 1 an der Mar-
kierung trennen.
66
© Webasto Thermo & Comfort SE
Schläuche
ablängen
Schläuche
vorbereiten
Fzg.eigenen
Schlauch
abziehen
Trennstelle
24
