Webasto Thermo Top Evo Einbaudokumentation Seite 12

Mitsubishi L200
Ident.-Nr.: 1324325A
1
1 2
1
Stand: 14.10.2015

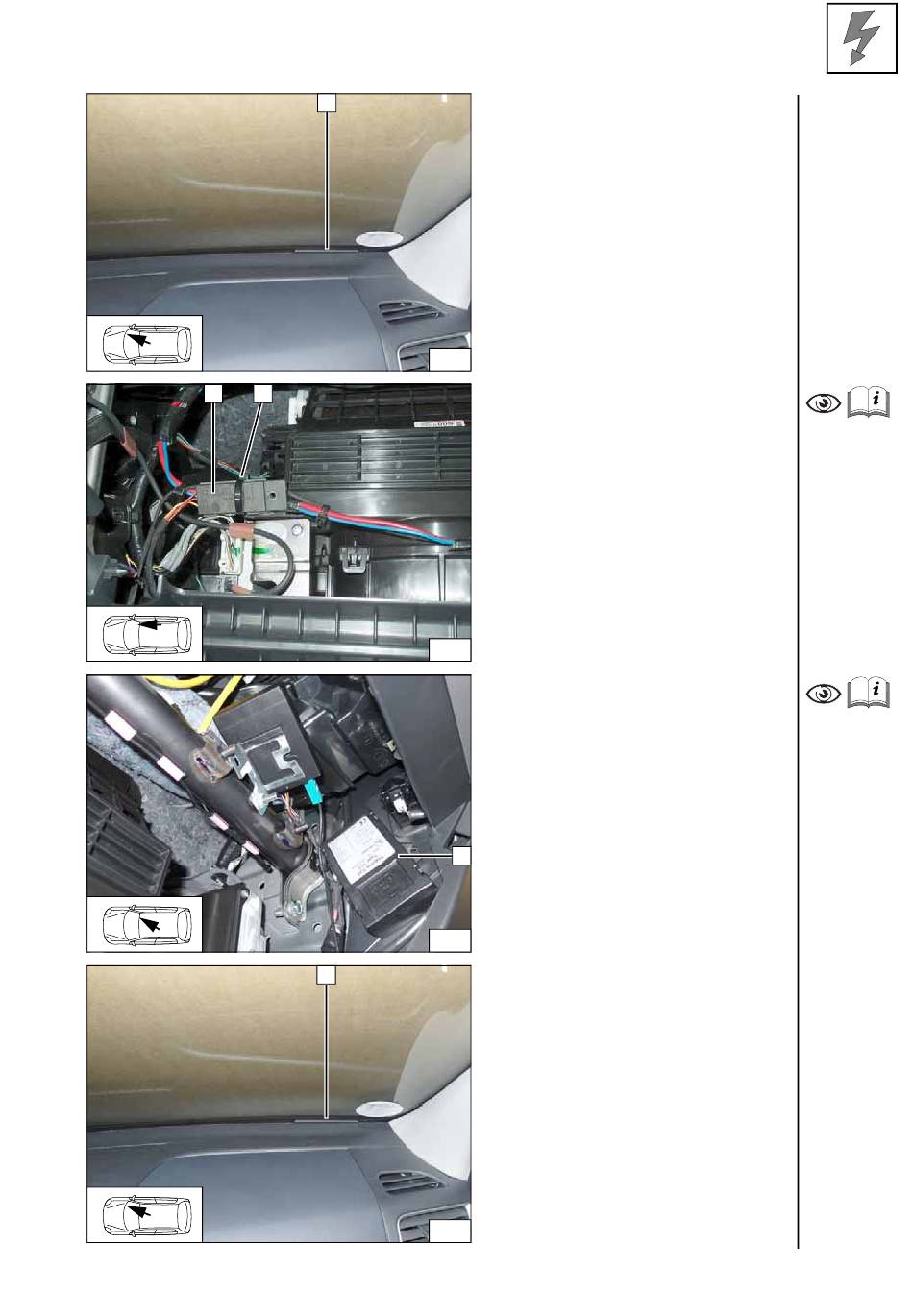

1 Antenne
20
Temperatursensor T100 HTM
1 Temperatursensor
2 Kabelbinder
21
Option Thermo Call
Empfänger 1 mit Klebeband befestigen!
1
22
1 Antenne
23
© Webasto Thermo & Comfort SE
Antenne
montieren
Temperatur-
sensor
montieren
Empfänger
montieren
Antenne
montieren
12
