Webasto Thermo Top Evo Einbaudokumentation Seite 18

Mitsubishi L200
1
Ident.-Nr.: 1324325A
1
1
1 2
Stand: 14.10.2015

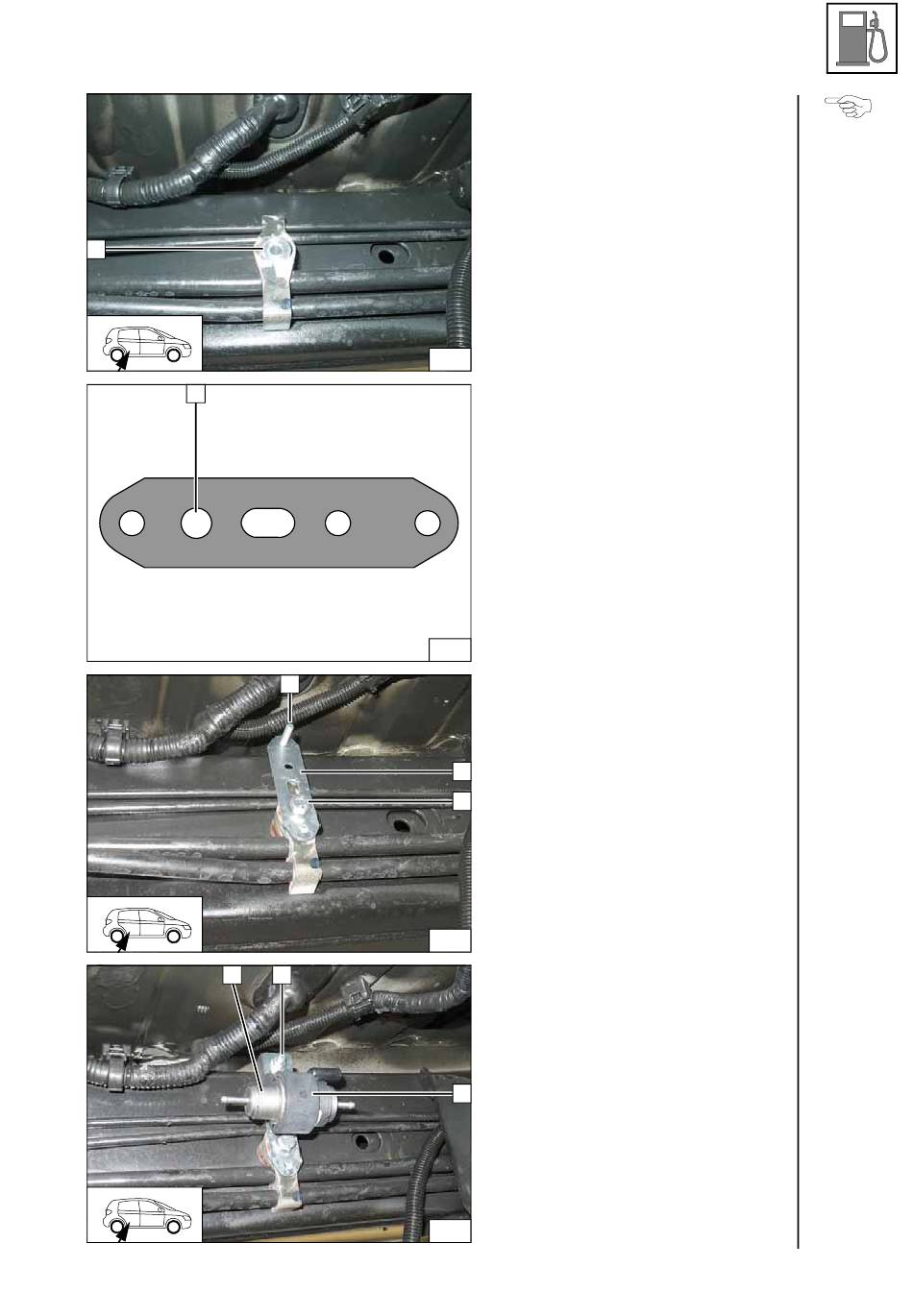

Fzg.eigene Schraube an Position 1
demontieren und entsorgen; Distanz-
scheibe 15 einsetzen!
43
1 Bohrung auf Ø 8,5 aufbohren
44
1 Schraube M6x25
2 Lochband
3 Schraube M8x40, Federring
2
3
45
1 Dosierpumpe
2 Schraube M6x25, Stützwinkel,
Bundmutter
3 Aufnahme Dosierpumpe
3
46
© Webasto Thermo & Comfort SE
Einbauort
Dosierpum-
pe vorbe-
reiten
Lochband
Dosierpumpe
vorbereiten
Lochband
Dosierpumpe
montieren
Dosierpumpe
montieren
18
