Webasto Thermo Top Evo Einbaudokumentation Seite 13

Mitsubishi L200
1
1
1
Ident.-Nr.: 1324325A
2 3
1
1 1
1
Stand: 14.10.2015

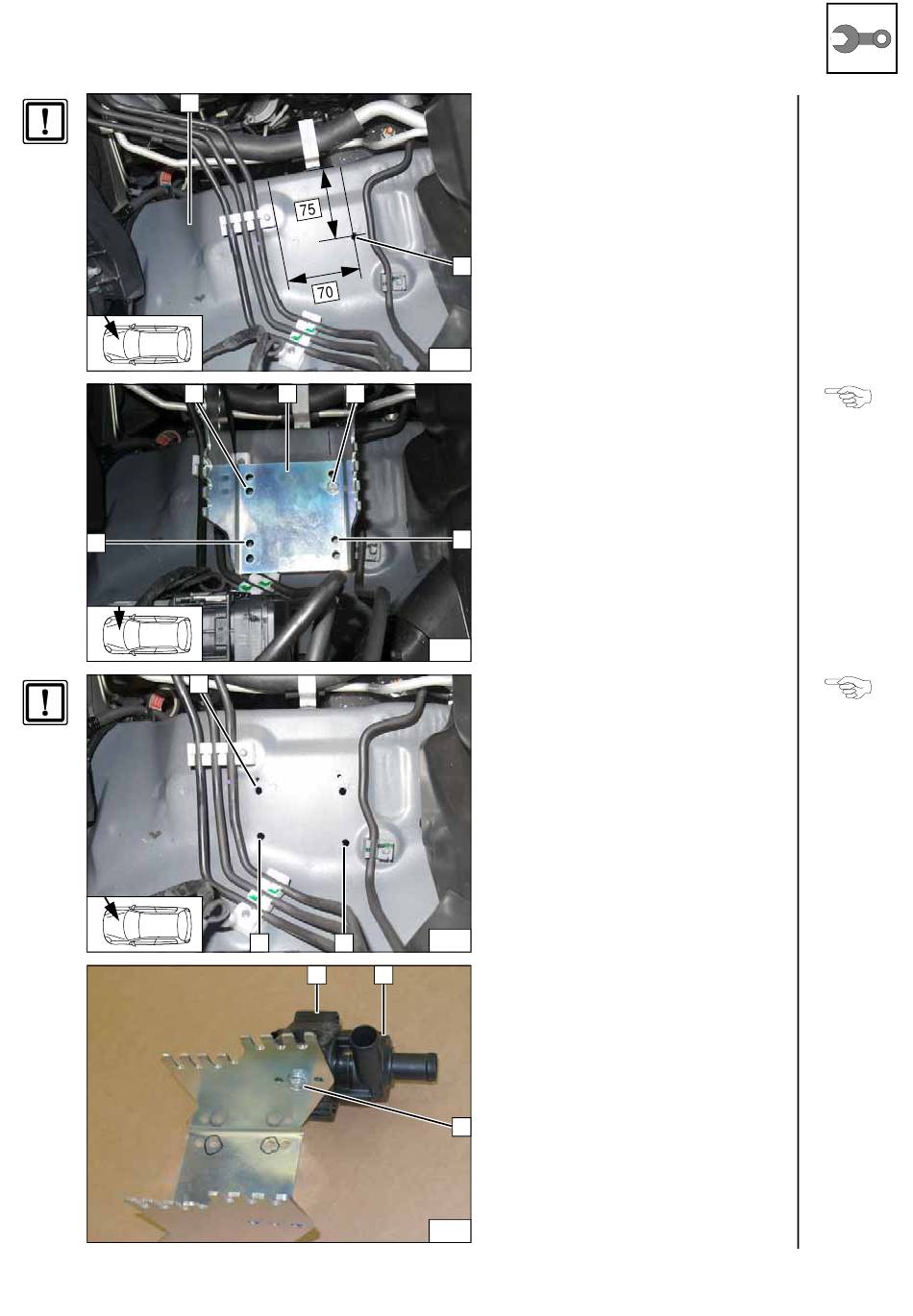

Einbauort vorbereiten
1 Federbeindom rechts
2 Bohrung Ø 7
2
24
Halter 2 lose montieren und gemäß
Abbildung ausrichten!
1 Lochbild übertragen [3x]
3 Schraube M6x20, Federring,
Bundmutter
1
25
Halter demontieren. Beim Bohren auf
dahinterliegende Bauteile achten!
1 Bohrung Ø 7 [3x]
26
1 Aufnahme Umwälzpumpe
2
2 Umwälzpumpe
3 Schraube M6x25, Bundmutter
3
27
© Webasto Thermo & Comfort SE
Bohrung
erstellen
Lochbild
übertragen
Bohrung
erstellen
Umwälz-
pumpe an
Halter
montieren
13
