Webasto Thermo Top Evo Einbaudokumentation Seite 29

Mitsubishi L200
1 2
Ident.-Nr.: 1324325A
3
1 2
1 2 D 3
Stand: 14.10.2015

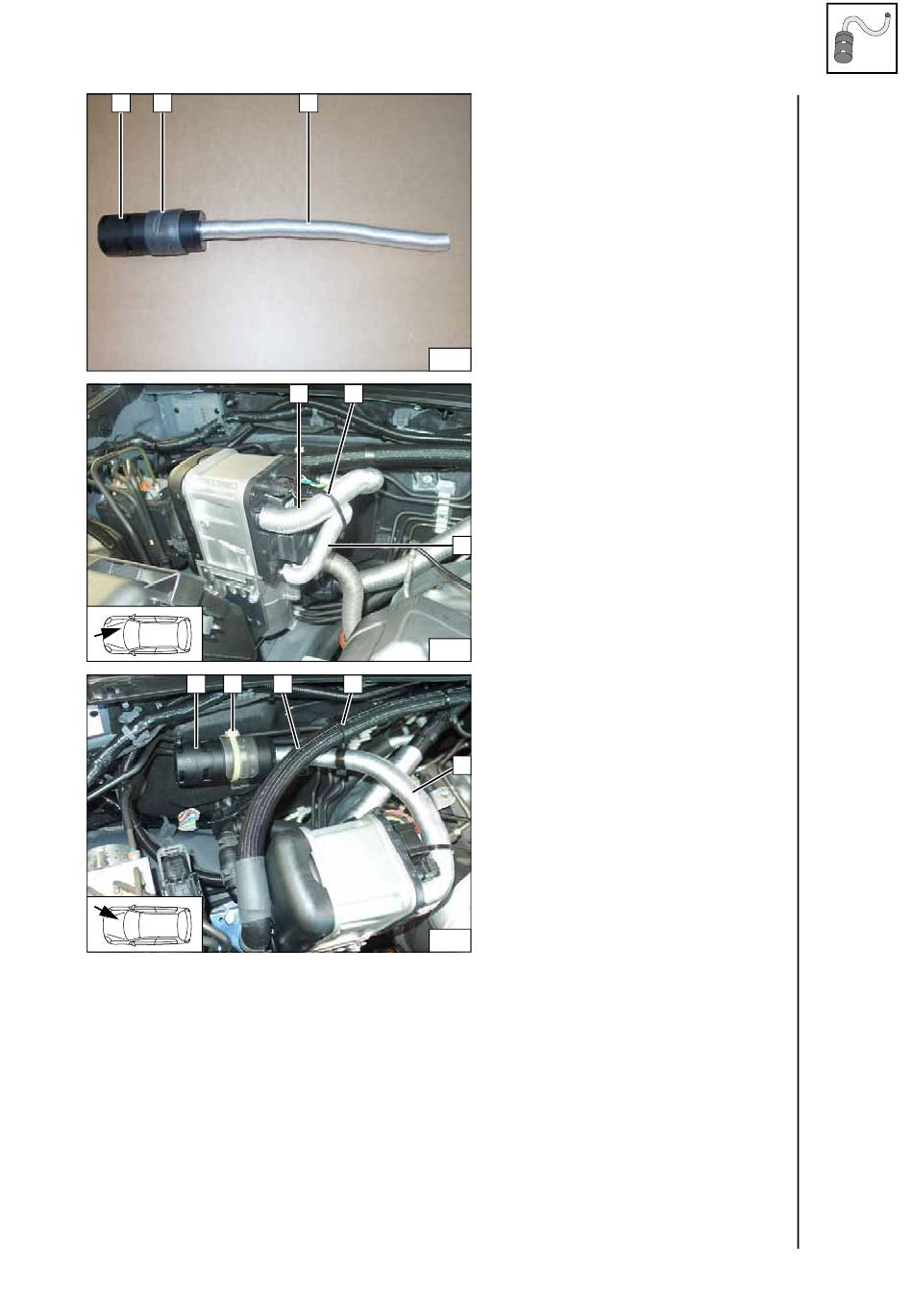

Brennluft
1 Schalldämpfer
2 Dämmschutzstreifen aufgeklebt
3 Brennluftleitung
80
1 Brennluftleitung
2 Kabelbinder
3 Brennstoffleitung in Wärmeschutz-
schlauch
3
81
Schalldämpfer mit Kabelbinder gelb 2 an
fzg.eigener Leitung befestigen!
1 Schalldämpfer
3 Schlauchhalter 25x25
4
4 Brennluftleitung
82
© Webasto Thermo & Comfort SE
Brennluft-
schall-
dämpfer
vormontie-
ren
Brennluft-
leitung
montieren
Brennluft-
leitung
montieren
