X-tra-2
Erweiterungsmodul für FRIGOENTRY BLUELINE

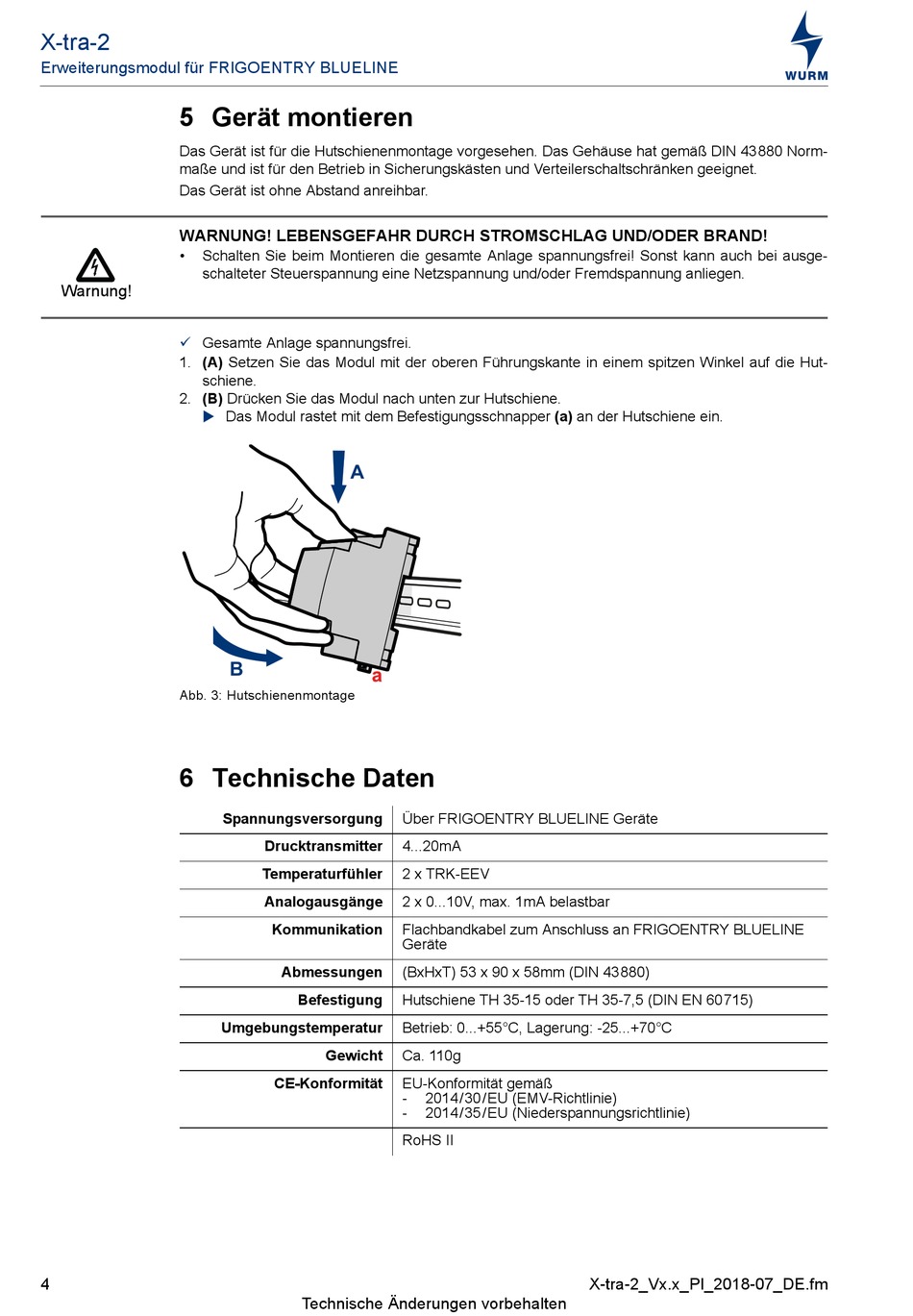

5 Gerät montieren
Das Gerät ist für die Hutschienenmontage vorgesehen. Das Gehäuse hat gemäß DIN 43880 Norm-
maße und ist für den Betrieb in Sicherungskästen und Verteilerschaltschränken geeignet.
Das Gerät ist ohne Abstand anreihbar.
WARNUNG! LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen.
Warnung!
Gesamte Anlage spannungsfrei.
1. (A) Setzen Sie das Modul mit der oberen Führungskante in einem spitzen Winkel auf die Hut-
schiene.
2. (B) Drücken Sie das Modul nach unten zur Hutschiene.
Abb. 3: Hutschienenmontage
6 Technische Daten
4
Das Modul rastet mit dem Befestigungsschnapper (a) an der Hutschiene ein.
A
B
Spannungsversorgung
Drucktransmitter
Temperaturfühler
Analogausgänge
Kommunikation
Abmessungen
Befestigung
Umgebungstemperatur
Gewicht
CE-Konformität
Technische Änderungen vorbehalten
Über FRIGOENTRY BLUELINE Geräte
4...20mA
2 x TRK-EEV
2 x 0...10V, max. 1mA belastbar
Flachbandkabel zum Anschluss an FRIGOENTRY BLUELINE
Geräte
(BxHxT) 53 x 90 x 58mm (DIN 43880)
Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Ca. 110g
EU-Konformität gemäß
-
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
RoHS II
