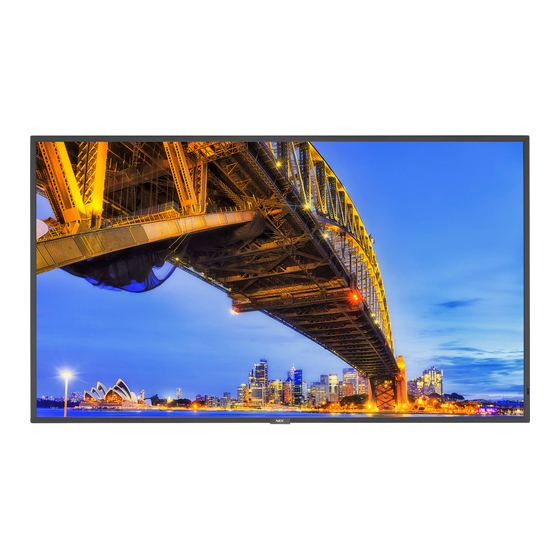

NEC MultiSync ME431 Bedienungsanleitung
Großformatbildschirm
Vorschau ausblenden
Andere Handbücher für MultiSync ME431:
- Installationsanweisung (328 Seiten) ,
- Bedienungsanleitung (97 Seiten) ,
- Installationsanweisung (324 Seiten)
Verwandte Anleitungen für NEC MultiSync ME431
Inhaltszusammenfassung für NEC MultiSync ME431
- Seite 1 Bedienungsanleitung Großformatbildschirm MultiSync ME431 MultiSync ME501 MultiSync ME551 MultiSync ME651 MODELL: ME431, ME501, ME551, ME651 Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Informationen ..........2 Einsatzempfehlungen ..........8 Einsatzempfehlungen und Wartung ......8 Wartung ..............8 Installation Kapitel 1 Übersicht über die Einrichtung ......... 10 Belüftungsanforderungen ......... 16 Montage (für Kunden) ..........13 Anbringung an der Decke ......... 16 Montage (für qualifizierte Servicekräfte)....14 Anbringung des Montagezubehörs ...... - Seite 3 Erweiterte Bedienung Kapitel 5 Erstellen eines Energiezeitplans ......44 Kennwortsicherheit ........... 46 Verwenden von Bildmodi .......... 45 Sperren der Tasten ........... 48 Konfigurieren der Sicherheit und Festlegen der Fernbedienungs-ID-Funktion ..... 50 Sperren der Monitorbedienelemente ......46 Externe Steuerung Kapitel 6 Steuern des Monitors über RS-232C .......
- Seite 4 EINGABE ..............76 STECKPLATZ ............83 BILD ................78 NETZWERK ............. 85 AUDIO ..............81 SCHUTZ ..............86 ZEITPLAN ..............82 SYSTEM ..............89 Informationen des Herstellers zu Recycling und Anhang D Energieverbrauch Entsorgung alter NEC-Geräte ........92 Energiesparmodus ........... 92...
-
Seite 5: Fcc-Hinweis
WARNUNGT: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. -
Seite 6: Wichtige Informationen
Wichtige Informationen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND VERWENDEN DES LCD-FARBMONITORS: Informationen zu den Symbolen In diesem Handbuch werden verschiedene Symbole verwendet, um Sie bei der sicheren und ordnungsgemäßen Nutzung des Produkts zu unterstützen und Verletzungen bei Ihnen und anderen Personen sowie Sachschäden zu vermeiden. - Seite 7 Verwenden Sie das mit diesem Produkt gelieferte Netzkabel gemäß der Tabelle der Netzkabel. Setzen Sie sich mit NEC in Verbindung, wenn das Produkt ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort des Produkts vorhandenen Steckdose entspricht.
- Seite 8 WARNUNG Verhindern Sie das Umkippen und Herunterfallen bei Erdbeben und anderen Erschütterungen. Um Verletzungen und Schäden am Produkt durch Umkippen aufgrund von Erdbeben oder anderen Erschütterungen zu vermeiden, stellen Sie sicher, dass das Produkt an einem sicheren Standort aufgestellt wird, und treffen Sie die erforderlichen Maßnahmen, um ein Herunterfallen des Produkts zu vermeiden.
- Seite 9 WARNUNG Stellen Sie dieses Produkt nicht auf geneigte oder instabile Wagen, Ständer oder Tische. Dies könnte zum Herunterfallen oder Umkippen und dabei zu Verletzungen führen. Führen Sie keinesfalls Gegenstände in die Gehäuseschlitze ein. Dies kann zu Stromschlägen, Feuer oder Produktausfällen führen. Halten Sie Gegenstände fern von Kindern und Babys. Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie das Produkt in trockenen Räumen auf.
- Seite 10 VORSICHT Umgang mit dem Netzkabel. Behandeln Sie das Netzkabel mit Vorsicht. Eine Beschädigung des Kabels kann zu Feuer oder Stromschlägen führen. • Achten Sie beim Anschließen des Netzkabels an die Netzeingangsbuchse des Produkts darauf, dass der Stecker vollständig eingeführt ist und sicher sitzt. •...
- Seite 11 Anschluss an einen Fernseher* • Das Kabelverteilersystem muss insbesondere gemäß dem Abschnitt 820.93, „Grounding of Outer Conductive Shield of a Coaxial Cable“ (Erdung der Außenabschirmung bei Koaxialkabeln), der NEC-Vorschriften (National Electrical Code, ANSI/ NFPA 70) geerdet sein. • Die Abschirmung des Koaxialkabels muss mit der Erdung des Gebäudes verbunden werden.
-
Seite 12: Wartung
Einsatzempfehlungen und Wartung Einsatzempfehlungen Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten: • Die optimale Leistung des Monitors wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. Vermeiden Sie die längerfristige Wiedergabe gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden. •... -
Seite 13: Installation
Installation Kapitel 1 Inhalt dieses Kapitels: > „Übersicht über die Einrichtung“ auf Seite 10 > „Montage (für Kunden)“ auf Seite 13 > „Kippschutz“ auf Seite 13 > „Wechseln der Position des Emblems“ auf Seite 13 > „Montage (für qualifizierte Servicekräfte)“ auf Seite 14 >... -
Seite 14: Übersicht Über Die Einrichtung
So vermeiden Sie Kratzer auf dem LCD-Panel. 2. Legen Sie die Batterien in die Fernbedienung ein. Die Fernbedienung benötigt zwei 1,5-V-Micro-Batterien (AAA). So legen Sie Batterien ein bzw. tauschen diese aus: Im Hinblick auf die Batterien empfiehlt NEC Folgendes: ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 8“. - Seite 15 4. Schließen Sie das mitgelieferte Netzkabel an. WARNUNGT: Beachten Sie zur Auswahl des richtigen Netzkabels den Abschnitt „Wichtige Informationen“ in dieser Bedienungsanleitung. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 1“. HINWEIST: • Der Monitor sollte in der Nähe einer leicht zugänglichen Steckdose aufgestellt werden. •...
- Seite 16 10. Verlängern der Lebensdauer. Die Hintergrundbeleuchtung in diesem Monitor hat eine begrenzte Lebensdauer. Ihre Helligkeit nimmt bei zunehmender Nutzung ab. Außerdem kann ein so genannter Bildschatten auftreten, wenn ein einzelnes Standbild über einen längeren Zeitraum angezeigt wird. Ein Bildschatten ist ein Phänomen, bei dem das Bild auf einem LCD-Monitor sichtbar bleibt, nachdem das Gerät ausgeschaltet wurde.
-
Seite 17: Montage (Für Kunden)
Sie sicher, dass sich die Schraubenbohrung im Emblem mit der Schraubenbohrung in der Frontblende deckt. Fixieren Sie das Schraubbohrung Emblem mit der dafür vorgesehenen Schraube. Führungsstift Führungsstift (Empfohlenes Anzugsdrehmoment: 30-40 N•cm). HINWEIST: Verwenden Sie keine andere Schraube, um das Emblem zu fixieren. Innenseite des NEC-Emblems Deutsch-13... -
Seite 18: Montage (Für Qualifizierte Servicekräfte)
Informationen“. Bei der Anbringung an einer Wand oder Decke ist Folgendes zu beachten: • Wenn Sie Montagezubehör verwenden, das nicht von NEC geprüft ist, muss es der VESA-kompatiblen Montagemethode (FDMIv1) entsprechen. • NEC empfiehlt Montageadapter, die der Norm UL1678 für Nordamerika entsprechen. -
Seite 19: Befestigen Eines Sicherungsseils
Befestigen eines Sicherungsseils WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 9“. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 7“. HINWEIST: Üben Sie beim Aufstellen keinen Druck auf die LCD-Bildschirmoberfläche aus. Der Monitor darf an keiner Stelle gedrückt oder geschoben werden. Lehnen Sie sich nicht auf den Monitor. Dies kann zu Verformungen oder Beschädigungen des Monitors führen. -
Seite 20: Belüftungsanforderungen
Belüftungsanforderungen Wenn das Gerät in einem geschlossenen Bereich oder einer Nische montiert wird, sorgen Sie dafür, dass die Wärme entweichen kann, indem Sie entsprechenden Abstand zwischen dem Monitor und seiner Umgebung lassen. ≥100 mm ≥30 mm ≥100 mm <40 °C HINWEIST: •... -
Seite 21: Anbringung Des Montagezubehörs
Monitor ist. So vermeiden Sie Kratzer auf dem LCD-Panel. Stellen Sie sicher, dass sich nichts auf dem Tisch befindet, was den Monitor beschädigen kann. Wenn Sie Montagezubehör verwenden, das nicht NEC-konform und -geprüft ist, muss es dem VESA-Standard Flat Display Mounting Interface (FDMI) entsprechen. -
Seite 22: Anbringen Und Entfernen Des Optionalen Standfußes
Anbringen und Entfernen des optionalen Standfußes WARNUNGT: Weitere Informationen finden Sie unter „WARNUNG 8“. ORSICHTT: Weitere Informationen finden Sie unter „VORSICHT 5“. Folgen Sie den zusammen mit dem Standfuß oder der Halterung gelieferten Installationsanweisungen. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Vorrichtungen. HINWEIST: •... -
Seite 23: Höheneinstellung (Me551)
Höheneinstellung (ME551) 1. Die Linien auf der Tragsäule dienen zum Einstellen der Höhe (Abbildung 1). Bitte stellen Sie das Profil auf die Linien ein. Profil ME551 hoch/niedrig ME431, ME501 Profil auf eine Linie einstellen. Abbildung 1 2. Fixieren Sie die Tragsäule mit den beigelegten Schrauben im Profil. Drehen Sie die Schrauben in die beiden Schraubenbohrungen im Profil ein (Abbildung 2). -
Seite 24: Kapitel 2 Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Kapitel 2 Inhalt dieses Kapitels: > „Bedienfeld“ auf Seite 21 > „Anschlüsse“ auf Seite 22 > „Fernbedienung“ auf Seite 24 Deutsch-20... -
Seite 25: Bedienfeld
Bedienfeld Taste + (Plus-Taste) Erhöht die Lautstärke, wenn das OSD-Menü geschlossen ist. Verschiebt beim Navigieren durch die Optionen des OSD- Menüs den hervorgehobenen Bereich nach rechts. Dient als Plus-Taste und erhöht die Einstellung einer OSD- Menüoption, nachdem diese mit der Taste INPUT/SET ausgewählt wurde. -
Seite 26: Anschlüsse
Anschlüsse HDMI LAN IN AUDIO OUT DisplayPort IN HDMI IN (ARC) HDMI IN REMOTE Wechselstromeingang (AC IN) LAN-Anschluss IN (RJ-45) Hier wird das mitgelieferte Netzkabel angeschlossen. Verbinden Sie den Monitor mit einem LAN, um ihn über das Netzwerk zu verwalten und zu steuern. Siehe Seite Hauptnetzschalter AUDIO OUT... - Seite 27 RS-232C IN (D-SUB-Anschluss, 9-polig) Verbinden Sie den RS-232C-Eingang mit externen Geräten (wie z. B. einem PC), um die RS-232C-Funktionen zu steuern. Siehe Seite Lautsprecher Griff Zwei für den ME431, ME501 und ME551. Vier für den ME651. Schlitz für Diebstahlsicherung Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen, die kompatibel mit Drahtseilen und anderer Ausrüstung von Kensington ist.
-
Seite 28: Fernbedienung
Fernbedienung ZEHNERTASTATUR Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen. Siehe Seite Einige Tasten werden für CEC (Consumer Electronics Control) und die Media-Player-Funktion (siehe „Verwenden des Media-Player-Menüs“ auf Seite 40) verwendet. Taste ENT Hiermit können Sie Media-Player-Einstellungen auswählen. - Seite 29 Taste CH/ZOOM +/–* Zur Verwendung mit einer Zusatzplatine. Die Funktion hängt davon ab, welche Zusatzplatine im Monitor installiert ist. Taste GUIDE Zur Verwendung mit einer Zusatzplatine. Die Funktion hängt davon ab, welche Zusatzplatine im Monitor installiert ist. Taste MUTE Hiermit wird das Audiosignal stummgeschaltet. Taste PICTURE MODE Durchläuft die Bildmodi [NATIVE], [RETAIL], [CONFERENCING], [HIGHBRIGHT], [TRANSPORTATION]...
-
Seite 30: Kapitel 3 Anschließen Von Geräten
Anschließen von Geräten Kapitel 3 Inhalt dieses Kapitels: > „Anschlussübersicht“ auf Seite 27 > „Herstellen einer Verbindung mit einem Computer“ auf Seite 28 > „Herstellen einer Verbindung mit einem Computer über HDMI“ auf Seite 28 > „Verbinden eines Computers mit DisplayPort“ auf Seite 28 >... -
Seite 31: Anschlussübersicht
Anschlussübersicht LAN IN AUDIO OUT DisplayPort IN USB- HDMI IN (ARC) HDMI IN REMOTE Speichergerät. Computer (DisplayPort) HDMI-Videoplayer oder Gepunktete Linien = anderes Signal Computer (HDMI) Durchgezogene Linien = Videosignal Blu-ray- oder Gestrichelte Linien = Audiosignal DVD-Player Verstärker (HDMI) Stereoverstärker Optionaler Sensor Deutsch-27... -
Seite 32: Herstellen Einer Verbindung Mit Einem Computer
Herstellen einer erbindung mit einem Computer Herstellen einer erbindung mit einem Computer über HDMI • Bitte verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo. • Nach dem Einschalten des Monitors kann es einen Moment dauern, bis das Signal erscheint. • Bei einigen Grafikkarten oder -treibern wird das Bild möglicherweise nicht richtig angezeigt. •... -
Seite 33: Hdmi-Cec (Consumer Electronics Control)
Anschluss an ein Audiogerät mit ARC-Funktion Nach dem Anschließen eines Audiogeräts mit ARC-Funktion über das beigelegte HDMI-Kabel mit ARC-Unterstützung an den Anschluss HDMI1 (ARC) wird der Ton des Monitors über das Audiogerät ausgegeben. • Der über HDMI1 (ARC) ausgegebene Ton kann nicht über das OSD-Menü gesteuert werden. •... -
Seite 34: Hdmi-Cec-Befehl
HDMI-CEC-Befehl Schließen Sie ein HDMI-CEC-kompatibles Gerät an den HDMI-Anschluss an. HDMI-CEC- OSD-Menü Erklärung Einstellung Befehlsbezeichnung CEC (Consumer One Touch Play Wird ein HDMI-CEC-kompatibles Gerät INPUT-ADVANCED: INPUT SIGNAL SETTINGS Electronics Control) (One-Touch-Wiedergabe) eingeschaltet, wird der über ein HDMI-Kabel DisplayPort AUTO TURN OFF mit dem Gerät verbundene Monitor ebenfalls HDMI AUDIO RECEIVER... -
Seite 35: Interne Videoquellen
HINWEIST: • Die optionale Schnittstellenplatine für das Raspberry Pi-Rechnermodul DS1-IF20CE sowie das Raspberry Pi-Rechnermodul sind separat erhältlich. Weitere Informationen erhalten Sie bei einem autorisierten NEC- Händler. Der Einbau muss von einem qualifizierten Techniker durchgeführt werden. Versuchen Sie nicht, die Schnittstellenplatine für das Rechnermodul und das Raspberry Pi-Rechnermodul selbst einzubauen. -
Seite 36: Anschließen Eines Usb-Geräts
Anschließen eines USB-Geräts Lesegerät für USB-Speichergeräte zur Verwendung mit dem internen Media-Player. Siehe Seite Anschluss für Stromversorgung. Dieser Anschluss ist zum Aktualisieren der Firmware des Monitors über ein USB-Speichergerät bestimmt. Importiert oder Exportiert die Monitoreinstellungen über das USB-Speichergerät, wenn [KLON-EINSTELLUNG] ausgewählt wird. -
Seite 37: Grundlegende Bedienung
Grundlegende Bedienung Kapitel 4 Inhalt dieses Kapitels: > „Stromversorgung EIN und AUS“ auf Seite 34 > „Reichweite der Fernbedienung“ auf Seite 35 > „Verwendung der Energiesparfunktionen“ auf Seite 35 > „Anzeigen des Informations OSD“ auf Seite 36 > „Wechseln zwischen den Bildmodi“ auf Seite 36 >... -
Seite 38: Stromversorgung Ein Und Aus
Stromversorgung EIN und AUS Drücken Sie die Taste ⏻ am Bedienfeld oder die Taste POWER ON an der Fernbedienung, um den Monitor einzuschalten. Die Betriebs-LED des Monitors zeigt den aktuellen Status des Monitors an. Informationen zur Betriebsanzeige finden Sie in der folgenden Tabelle. -
Seite 39: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung bei der Tastenbenutzung auf den Fernbedienungssensor des Monitors. Sie können die Fernbedienung bis zu etwa 7 m Entfernung vom Fernbedienungssensor entfernt einsetzen. Bis zu einer Entfernung von 3,5 m kann die Fernbedienung in einem horizontalen bzw. vertikalen Winkel bis 30°... -
Seite 40: Anzeigen Des Informations Osd
Anzeigen des Informations OSD Das Informations OSD bietet Informationen zur Eingangsquelle, Bildgröße, IP-Adresse, Monitor-ID usw. Drücken Sie die Taste DISPLAY auf der Fernbedienung, um das Informations OSD aufzurufen. Eingangsname 3840 x 2160 Informationen zum Eingangssignal HDR-Informationen Kommunikationsinformationen* * Wird angezeigt, wenn [KOMMUNIKATIONSINFO.] auf [EIN] festgelegt ist. Grün: Mit LAN verbunden Rot: Nicht mit LAN verbunden HINWEIST:... -
Seite 41: Festlegen Des Seitenverhältnisses
Festlegen des Seitenverhältnisses Drücken Sie die Taste ASPECT auf der Fernbedienung, um durch die verfügbaren Optionen für das aktuelle Eingangssignal zu blättern. HINWEIST: [Media Player] ist nicht verfügbar. ➙ ➙ ➙ ➙ [VOLLBILD] [BREITB] [1:1] [ZOOM] [NORMAL] Seitenverhältnis Empfohlene Auswahl für Unveränderte Ansicht* Beschreibung des Bildes... -
Seite 42: Osd-Steuerungen (On-Screen-Display)
OSD-Steuerungen (On-Screen-Display) HINWEIST: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole PICTURE: Hauptmenüeintrag PICTURE MODE NATIVE BACKLIGHT RETAIL BACKLIGHT DIMMING CONFERENCING Einstellungen VIDEO BLACK LEVEL TRANSPORTATION Untermenü GAMMA CUSTOM COLOR CONTRAST ADVANCED Select Goto Adjustment Return Close Tastenleitfaden... - Seite 43 Im Folgenden finden Sie eine kurze Zusammenfassung, welche Steuerungen sich in unter den einzelnen Menüoptionen befinden. Eine Tabelle mit allen Optionen finden Sie unter „Liste der OSD-Steuerelemente“ auf Seite EINGABET: Wählen Sie Einstellungen für die Eingangssignalquelle aus. BILDT: Wählen Sie einen der Standardbildmodi aus, passen Sie die Farbeinstellungen manuell an, passen Sie das Seitenverhältnis an, und passen Sie andere Einstellungen in Bezug auf das Bild an.
-
Seite 44: Media-Player-Menü
erwenden des Media-Player-Menüs Der Media-Player gibt Bild-, Video- und Musikdateien von Wiedergeben einer Diashow einem USB-Speichergerät wieder, das an den USB-Anschluss des Monitors angeschlossen ist (siehe Seite 22). • Navigieren Sie mit den Tasten , , –, + zu den Dateien, und drücken Sie die Taste , um eine Um das Media-Player-Menü... -
Seite 45: Zoom-Funktion
• Wählen Sie während der Wiedergabe einer Datei aus, – Wiederholung aller Dateien um Informationen zur wiedergegebenen Datei anzuzeigen. • Es sind keine Dateien ausgewählt. • Wählen Sie oder aus, um ein wiedergegebenes – Alle Dateien im Ordner werden in der Bild zu drehen. - Seite 46 Datenformat für USB FAT16/32, NTFS Unterstützte Dateisysteme Max. Anzahl von Ordnerebenen Max. Anzahl von Fotos Modus FOTO Dateierweiterung Datenformat Min. Bildauflösung (H x ) Max. Bildauflösung (H x ) JPEG, JPG, JPE Basismodus, DCT 75 x75 Pixel 15.360 x 8.640 Pixel sequenziell ohne Zeilensprung 9.600 x 6.400 Pixel...
-
Seite 47: Erweiterte Bedienung
Erweiterte Bedienung Kapitel 5 Inhalt dieses Kapitels: > „Erstellen eines Energiezeitplans“ auf Seite 44 > „Verwenden von Bildmodi“ auf Seite 45 > „Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente“ auf Seite 46 > „Kennwortsicherheit“ auf Seite 46 > „Sperren der Tasten“ auf Seite 48 >... -
Seite 48: Erstellen Eines Energiezeitplans
Erstellen eines Energiezeitplans Mithilfe der Zeitplan-Funktion kann der Bildschirm so konfiguriert werden, dass er zu verschiedenen Zeiten automatisch eingeschaltet wird und in den Standby-Modus wechselt. So programmieren Sie den ZeitplanT: 1. Öffnen Sie das Menü [ZEITPLAN]. M arkieren Sie mit den Tasten und auf der Fernbedienung die SCHEDULE: SCHEDULE INFORMATION SETTINGS:... -
Seite 49: Verwenden Von Bildmodi
erwenden von Bildmodi Es sind verschiedene Bildmodi verfügbar. Diese Bildmodi wurden bereits mit den Einstellungen wie in der untenstehenden Tabelle „Bildmodus-Typen“ beschrieben konfiguriert. So wechseln Sie die BildmodiT: Drücken Sie die Taste PICTURE MODE auf der Fernbedienung, um die Modi zu durchlaufen, oder wählen Sie den Modus im OSD-Menü... -
Seite 50: Konfigurieren Der Sicherheit Und Sperren Der Monitorbedienelemente
Konfigurieren der Sicherheit und Sperren der Monitorbedienelemente Im Normalbetrieb kann der Monitor von jeder Person über die Fernbedienung oder das Monitorbedienfeld gesteuert werden. Sie können das Verwenden und Ändern von Monitoreinstellungen durch Unbefugte verhindern, indem Sie die Sicherheitsoptionen und Sperreinstellungen aktivieren. In diesem Abschnitt werden die folgenden Sicherheits- und Sperrfunktionen behandelt: •... -
Seite 51: Festlegen Eines Kennworts Für Den Monitor
Festlegen eines Kennworts für den Monitor Dieser Schritt ist nur erforderlich, wenn Sie das Kennwort ändern möchten. PROTECT: PASSWORD: POWER SAVE SETTINGS THERMAL MANAGEMENT o o o o SECURE MODE: SCREEN SAVER START-UP LOCK POWER ON DELAY CONTROL LOCK SECURITY SETTINGS LOCK SETTINGS CHANGE PASSWORD ALERT MAIL... -
Seite 52: Sperren Der Tasten
Sperren der Tasten Die Sperreinstellungen verhindern, dass der Monitor auf Betätigung der Tasten auf der Fernbedienung oder am Monitorbedienfeld reagiert. Wenn Sie die Tasten sperren, können einige Tasten so konfiguriert werden, dass sie entsperrt bleiben, damit Benutzer die Einstellungen anpassen können. Zum Sperren und Entsperren der Tasten muss kein Kennwort eingegeben werden. -
Seite 53: Sperren Der Tasten Des Bedienfelds
Sperren der Tasten des Bedienfelds Durch die Option [SCHLÜSSEL] in [SPERR EINSTELLUNGEN] wird verhindert, dass der Monitor über die Tasten am Bedienfeld gesteuert werden kann. Durch Aktivieren der Option [SCHLÜSSEL] werden nicht die Tasten der Fernbedienung gesperrt. PROTECT: POWER SAVE SETTINGS SELECT THERMAL MANAGEMENT MODE... -
Seite 54: Festlegen Der Fernbedienungs-Id-Funktion
Festlegen der Fernbedienungs-ID-Funktion Mithilfe der Fernbedienung können Sie über den so genannten FERNBEDIENUNGS-ID-Modus bis zu 100 einzelne MultiSync- Monitore steuern. Der FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. Wenn beispielsweise viele Monitore in einem Bereich verwendet werden, würde eine Fernbedienung im normalen Modus gleichzeitig Signale an alle Monitore übertragen (siehe Abbildung 1). -
Seite 55: Kapitel 6 Externe Steuerung
Externe Steuerung Kapitel 6 Inhalt dieses Kapitels: > „Steuern des Monitors über RS-232C“ auf Seite 52 > „Steuern des Monitors über LAN“ auf Seite 53 > „HTTP-Browser“ auf Seite 54 > „Befehle“ auf Seite 60 > „Wiedergabenachweis“ auf Seite 61 Anschließen von externen Geräten Es gibt zwei Möglichkeiten, externe Geräte zum Steuern des Monitors anzuschließen. -
Seite 56: Steuern Des Monitors Über Rs-232C
Steuern des Monitors über RS-232C Sie können diesen Monitor steuern, indem Sie einen Computer mit RS-232C-Anschluss (über Nullmodemkabel) anschließen. HINWEIST: Wenn Sie diese Funktion verwenden, muss [STEUERTERMINAL] in [EXTERNE STEUERUNG] auf [RS-232C] festgelegt sein (siehe Seite 89). Folgende Funktionen können beispielsweise vom Computer aus gesteuert werden: •... -
Seite 57: Pinbelegung
PINBELEGUNG RS-232C-Eingang/Ausgang Pin-Nr. Bezeichnung D-SUB, 9-polig (monitorseitig) Dieser Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. Steuern des Monitors über LAN Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. HINWEIST: Wenn Sie diese Funktion verwenden, muss [STEUERTERMINAL] in [EXTERNE STEUERUNG] auf [LAN] festgelegt sein (siehe... -
Seite 58: Http-Browser
Wenn der Hostname in die Datei HOSTS des verwendeten Computers eingetragen wurde, können Sie über diesen Hostnamen und einen kompatiblen Browser auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von „http://pd.nec.co.jp/index.html“ als Adresse oder in der URL-Eingabespalte. Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“... -
Seite 59: Osd-Menüeinstellungen In Den Web-Steuerelementen Des Monitors
OSD-Menüeinstellungen in den Web-Steuerelementen des Monitors Wählen Sie einen der Links auf der linken Seite der Web-Steuerelemente des Monitors aus, um die im OSD-Menü des Monitors verfügbaren Einstellungen zu konfigurieren. Eine komplette Liste der OSD-Menüsteuerelemente finden Sie auf Seite [INPUT] (EINGABE), [PICTURE] (BILD), [AUDIO] (AUDIO), [SCHEDULE] (ZEITPLAN), [SLOT] (STECKPLATZ), [NETWORK] (NETZWERK), [PROTECT] (SCHUTZ), [SYSTEM] (SYSTEM) HINWEIST: Die Schaltflächen in den Web-Steuerelementen des Monitors haben folgende Funktionen:... -
Seite 60: Netzwerkeinstellungen
Netzwerkeinstellungen Klicken Sie in der linken Spalte unter HOME (START) auf NETWORK (NETZWERK). IP SETTING Wählen Sie eine Option zum Festlegen des Eintrags für [IP ADDRESS] (IP-ADRESSE) aus. (IP-EINSTELLUNG) AUTO (AUTOMATISCH): Es wird automatisch eine IP-Adresse zugewiesen. MANUAL (MANUELL): Legen Sie für den mit dem Netzwerk verbundenen Monitor manuell eine IP-Adresse fest. -
Seite 61: E-Mail-Einstellungen
E-Mail-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf MAIL (E-MAIL). Wenn die E-Mail-Einstellungen konfiguriert und aktiviert sind, sendet der Monitor E-Mail-Benachrichtigungen, sobald ein Fehler auftritt oder das Eingangssignal verloren geht. Der Monitor muss mit einem LAN verbunden sein, damit diese Funktion arbeitet. Alert Mail (Alarm-E-Mail) Wenn ein Fehler auftritt, sendet der Monitor eine Fehlermeldung an die E-Mail-Adressen, die in den Feldern „Recipient’s Address“... -
Seite 62: Snmp-Einstellungen
SNMP-Einstellungen Klicken Sie in der linken Spalte unter HOME (START) auf SNMP. Mithilfe des SNMP-Protokolls werden Statusinformationen abgerufen, und der Monitor kann direkt über das Netzwerk gesteuert werden. ersionT: SNMP v1 Authentifiziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifiziert durch den Community-Namen im Klartext, Trap sendet eine Bestätigungsnachricht zurück. -
Seite 63: Namenseinstellungen
Namenseinstellungen Klicken Sie in der linken Spalte unter HOME (START) auf NAME. MONITOR NAME (MONITORNAME) Hier können Sie den Namen des Monitors (bis zu 16 Zeichen) festlegen. Dieser Name wird angezeigt, wenn mit einer Anwendung wie NaViSet Administrator nach Geräten im Netzwerk gesucht wird. -
Seite 64: Rs-232C-Schnittstelle
Dieser Monitor unterstützt die in „External_Control.pdf“ aufgeführten Steuerbefehle (siehe Seite 73), darüber hinaus jedoch auch gängige ASCII-Steuerbefehle, die zum Steuern des NEC-Monitors oder -Projektors von einem angeschlossenen Computer verwendet werden können. Weitere Informationen finden Sie auf unserer Website. Parameter Eingabebefehl... -
Seite 65: Wiedergabenachweis
Wiedergabenachweis Mit dieser Funktion können nach der Selbstprüfung Meldungen zum aktuellen Status des Monitors gesendet werden. Weitere Informationen zur Funktion „Wiedergabenachweis“ (einschließlich der Selbstprüfung) finden Sie in der Datei „External_Control.pdf“. Siehe Seite Geprüftes Element Meldung EINGABE DisplayPort, HDMI1, HDMI2, Media Player, COMPUTE MODULE, OPTION* Beispiel: (H)1920, (V)1080, (H)3840, (V)2160, „No Signal“... -
Seite 66: Fehlerbehebung
Fehlerbehebung Kapitel 7 Inhalt dieses Kapitels: > „Bild- und Videosignalprobleme“ auf Seite 63 > „Kein Bild“ auf Seite 63 > „Bildschatten“ auf Seite 63 > „Das angezeigte Bild flackert“ auf Seite 63 > „Das Bild ist instabil, unscharf oder verschwimmt“ auf Seite 64 >... -
Seite 67: Bild- Und Videosignalprobleme
Signaltimings eingestellt wurden und ob HINWEIST: Wenn sich das Bild längere Zeit nicht die Geräte kompatibel sind. verändert, empfiehlt NEC DISPLAY SOLUTIONS wie bei allen Anzeigegeräten, • Prüfen Sie, ob Kontaktstifte im Stecker des Signalkabels bewegte Bilder oder regelmäßig wechselnde verbogen sind oder fehlen. -
Seite 68: Das Bild Ist Instabil, Unscharf Oder Verschwimmt
Das Bild ist instabil, unscharf oder verschwimmt Die ausgewählte Auflösung wird nicht richtig dargestellt • Das Signalkabel muss richtig mit dem Computer verbunden sein. • Überprüfen Sie das Informations-OSD, um sich zu vergewissern, dass die gewünschte Auflösung • Passen Sie die Einstellungen in [ANPASSEN] für ausgewählt wurde. -
Seite 69: Verschneites Bild, Schlechte Tonqualität Beim Fernsehen
erschneites Bild, schlechte Tonqualität beim Der Monitor schaltet sich automatisch in den Fernsehen Standby-Modus • Prüfen Sie die Antennen-/Kabelverbindung. Verwenden • Prüfen Sie die Einstellung für [ABSCHALT-TIMER]. Sie bei Bedarf ein neues Kabel. • Legen Sie die Funktion [CEC] auf [AUS] fest. Der Monitor wechselt möglicherweise in den Standby-Modus, Der USB-Hub funktioniert nicht wenn ein angeschlossenes HDMI-CEC-kompatibles... -
Seite 70: Technische Daten
Technische Daten Kapitel 8 Inhalt dieses Kapitels: > „Liste der kompatiblen Signale“ auf Seite 67 > „ME431“ auf Seite 68 > „ME501“ auf Seite 69 > „ME551“ auf Seite 70 > „ME651“ auf Seite 71 Deutsch-66... -
Seite 71: Liste Der Kompatiblen Signale
Liste der kompatiblen Signale Zeilenfrequenz HDMI Signalbezeichnung Auflösung DisplayPort Anmerkungen Horizontal ertikal MODUS1 MODUS2 640 x 480 31,5 kHz 60 Hz SVGA 800 x 600 37,9 kHz 60 Hz 1024 x 768 48,4 kHz 60 Hz 1280 x 720 45,0 kHz 60 Hz 1280 x 768 47,8 kHz... -
Seite 72: Me431
ME431 Produktspezifikationen LCD-Modul 43”/108,0 cm Diagonale Pixelabstand: 0,245 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 400 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz Vertikal: 23–76 Hz Pixeltakt... -
Seite 73: Me501
ME501 Produktspezifikationen LCD-Modul 50”/125,7 cm Diagonale Pixelabstand: 0,285 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 400 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz Vertikal: 23–76 Hz Pixeltakt... -
Seite 74: Me551
ME551 Produktspezifikationen LCD-Modul 55”/138,8 cm Diagonale Pixelabstand: 0,315 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 400 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz Vertikal: 23–76 Hz Pixeltakt... -
Seite 75: Me651
ME651 Produktspezifikationen LCD-Modul 65”/163,9 cm Diagonale Pixelabstand: 0,372 mm Auflösung: 3840 x 2160 Farbe: Mehr als 1073 Millionen Farben (je nach verwendeter Grafikkarte) Helligkeit: 400 cd/m (max.) bei 25 °C Kontrastverhältnis: 1200:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15–136 kHz Vertikal: 23–76 Hz Pixeltakt... -
Seite 76: Marken Und Softwarelizenz
Blu-ray ist eine Marke der Blu-ray Disc Association. TILE COMP und TILE MATRIX sind Marken oder eingetragene Marken der NEC Display Solutions, Ltd. in Japan und anderen Ländern. Intel und das Intel-Logo sind Marken der Intel Corporation oder seinen Tochterunternehmen. -
Seite 77: Externe Ressourcen
Schnittstellenplatine für das Raspberry Pi-Rechnermodul DS1-IF10CE sowie das Raspberry Pi-Rechnermodul sind separat erhältlich. Wenden Sie sich an einen autorisierten NEC-Händler, oder besuchen Sie die Website von NEC Display Solutions für Ihre Region, um Informationen zum Kauf und zur Verfügbarkeit zu erhalten. Dieses Dokument kann unter folgender Adresse heruntergeladen werden: https://www.nec-display.com/dl/en/manual/raspberrypi/... - Seite 78 Microsoft Windows und Mac OS verfügbare Software kann käuflich bezogen werden; möglicherweise erfordert sie die Verwendung eines unterstützten externen Farbsensors. Wenden Sie sich an einen autorisierten NEC-Händler, oder besuchen Sie die Website von NEC Display Solutions für Ihre Region, um Informationen zum Kauf und zur Verfügbarkeit zu erhalten. Software NaiSet Administrator Diese kostenlose Software ist ein fortgeschrittenes und leistungsfähiges netzwerkbasiertes Steuerungs-,...
-
Seite 79: Liste Der Osd-Steuerelemente
Liste der OSD-Steuerelemente Anhang C Inhalt dieses Kapitels > „EINGABE“ auf Seite 76 > „BILD“ auf Seite 78 > „AUDIO“ auf Seite 81 > „ZEITPLAN“ auf Seite 82 > „STECKPLATZ“ auf Seite 83 > „NETZWERK“ auf Seite 85 > „SCHUTZ“ auf Seite 86 >... -
Seite 80: Eingabe
EINGABE MENÜ „EINGABE“ EINGABEAUSWAHL DisplayPort Hiermit wird die Eingangssignalquelle ausgewählt. HDMI1 HDMI2 Media Player COMPUTE MODULE* OPTION* EINGABEEINSTELLUNGEN EING.NAME Hiermit wird der aktuelle Eingang umbenannt. Es können individuelle Namen mit einer Länge von maximal 14 Zeichen (einschließlich Leerzeichen) festgelegt werden. Eine Kombination von Buchstaben (A-Z), Ziffern (0-9) und einigen Sonderzeichen ist zulässig. - Seite 81 MENÜ „EINGABE“ ERWEITERT EINGABESIGNALEINST. DisplayPort BITRATE Hiermit wählen Sie [HBR] oder [HBR2] aus. HDMI Hiermit legen Sie den HDMI-Modus fest. MODUS1: Die maximale Auflösung ist 3840 x 2160 (30 Hz). MODUS2: Die maximale Auflösung ist 3840 x 2160 (60 Hz), HDCP 2.2 oder HDR. ÜBERTASTUNG* Einige Videoformate erfordern möglicherweise einen anderen Scan-Modus, damit das Bild in der besten Qualität angezeigt wird.
-
Seite 82: Bild
MENÜ „EINGABE“ AUDIOEMPFÄNGER Bei Auswahl von [FREIGEBEN] wird der interne Lautsprecher stummgeschaltet, und der Ton wird über ein angeschlossenes Audiogerät mit ARC-Funktion ausgegeben. Bei Auswahl von [GESPERRT] wird ein angeschlossenes Audiogerät mit ARC-Funktion stummgeschaltet, und der Ton wird über den internen Lautsprecher ausgegeben. HINWEIS: •... - Seite 83 Nicht für die Befundung verwenden. DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR1, 2, 3 Mit Hilfe einer optionalen NEC-Software kann eine programmierbare Gammakurve geladen werden. FARBE FARBE Dient zum Einstellen der Farbsättigung des Bilds. Drücken Sie die Taste + oder –, um die Einstellung anzupassen.
- Seite 84 MENÜ „BILD“ AUTO-ABBLENDUNG Passt die Hintergrundbeleuchtung des LCD automatisch abhängig vom Umgebungslicht an. AUTOM. HELLIGKEIT* Passt den Helligkeitsgrad dem Eingangssignal an. UMGEBUNGSLICHTERKEN.* Es kann festgelegt werden, dass die Hintergrundbeleuchtung des LCD-Bildschirms je nach der Umgebungshelligkeit des Raumes verstärkt oder abgeschwächt wird. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt.
-
Seite 85: Audio
MENÜ „BILD“ TILE MATRIX Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. Diese Option dient zum manuellen Konfigurieren der TILE MATRIX-Einstellungen, die bei Verwendung von [AUTO TILE MATRIX SETUP] automatisch konfiguriert werden. HINWEIS: •... -
Seite 86: Zeitplan
MENÜ „AUDIO“ EQUALIZER HÖHEN Hiermit können Sie die Höhen der Audiosignale verstärken bzw. dämpfen. Drücken Sie die Taste +, um die [HÖHEN] zu verstärken. Drücken Sie die Taste –, um die [HÖHEN] zu dämpfen. TIEFEN Hiermit können Sie die Bässe verstärken bzw. dämpfen. Drücken Sie die Taste +, um die [TIEFEN] zu verstärken. -
Seite 87: Steckplatz
STECKPLATZ MENÜ „STECKPLATZ“ AKTIVER STECKPLATZ Hiermit legen Sie den Steckplatz für die aktive Zusatzplatine fest. HINWEIS: Nur der ausgewählte Eingang funktioniert. OPTION* Hiermit konfigurieren Sie die Einstellungen für eine angeschlossene Zusatzplatine. STROMSTEUERUNG STROMVERSORGUNG Steuert die Stromversorgung für eine Zusatzplatine. Wählen Sie [EIN], und drücken Sie die Taste SET auf der Fernbedienung, um das Gerät einzuschalten. Wählen Sie [AUS], und drücken Sie die Taste SET auf der Fernbedienung, um das Gerät auszuschalten. - Seite 88 MENÜ „STECKPLATZ“ STROMEINSTELLUNG AUTOM. EINSCHALTEN Das Rechnermodul wird automatisch eingeschaltet, wenn der Monitor eingeschaltet wird. AUTOM. AUSSCHALTEN Das Rechnermodul wird ausgeschaltet, wenn der Monitor in den Standby-Modus wechselt. VERZÖG. STROMV. AUS Hiermit wird die Verzögerung nach Übermitteln des Abschaltsignals bis zum Abschalten der Stromversorgung für das Rechnermodul festgelegt.
-
Seite 89: Netzwerk
NETZWERK MENÜ „NETZWERK“ NETZWERKINFORMATIONEN Die Netzwerkeinstellungen des Monitors können entweder automatisch oder manuell konfiguriert werden. IP EINST Wenn [AUTOM.] ausgewählt ist, wird die IP-Adresse automatisch vom DHCP-Server abgerufen. Bei Auswahl von [MNUEL.] müssen die Netzwerkeinstellungen manuell eingegeben werden. Erfragen Sie die Informationen bei Ihrem Netzwerkadministrator. -
Seite 90: Schutz
SCHUTZ MENÜ „SCHUTZ“ STROMSPAREINST. ENERGIESPAREN Aktiviert oder deaktiviert, dass der Monitor in den Energiesparmodus wechselt. Wenn [FREIGEBEN] ausgewählt ist, wechselt der Monitor nach Ablauf eines bestimmten Zeitraums ohne erkanntes Eingangssignal oder bei Signalverlust in den Energiesparmodus. Unter [MODUS] können Sie den Energiesparzustand festlegen. Wenn sich der Monitor im Energiesparmodus befindet, wechselt die LED-Betriebsanzeige die Farbe. - Seite 91 MENÜ „SCHUTZ“ BILDSCHIRMSCHONER Der [BILDSCHIRMSCHONER] schützt den Monitor davor, dass sich ein Bild einbrennt. HINWEIS: • Wenn der Bildschirmschoner gestartet wird, wechselt das Seitenverhältnis des Bildes zu [VOLLBILD]. Nach Beendigung des Bildschirmschoners wird das Bild wieder auf die aktuelle Einstellung für [SEITENVERHÄLTNIS] zurückgesetzt. •...
- Seite 92 MENÜ „SCHUTZ“ STROM Wählen Sie [DEAKT.] aus, damit die Netztaste auch dann verwendet werden kann, wenn alle Tasten gesperrt sind. Wählen Sie [AKT.] aus, um die Taste zu sperren. LAUTST. Wenn [IR] in [AUSWAHL] ausgewählt ist: - DEAKT.: Hiermit aktivieren Sie die Lautstärkeregelung mit der Taste VOL +/– an der Fernbedienung. Wenn [SCHLÜSSEL] in [AUSWAHL] ausgewählt ist: - DEAKT.: Hiermit aktivieren Sie die Lautstärkeregelung mit den Tasten + und –...
-
Seite 93: System
SYSTEM MENÜ „SYSTEM“ MONITORINFORMATION Zeigt den Modellnamen, die Seriennummer und die Firmware-Version des Monitors an. [CO2-REDUZIERUNG]: Zeigt die geschätzte CO2-Reduzierung in kg an. Der CO2-Ausstoß in der CO2- Reduzierungsberechnung basiert auf OECD (Edition 2008). [CO2-VERBRAUCH]: Zeigt den geschätzten CO2-Verbrauch in kg an. Dies ist eine rechnerische Annäherung, keine tatsächliche Verbrauchsmessung. - Seite 94 MENÜ „SYSTEM“ OSD-ZEIT Legt fest, dass das OSD abgeschaltet wird, nachdem es eine Zeit lang inaktiv war. Die voreingestellten Auswahlmöglichkeiten liegen zwischen 10 und 240 Sekunden. OSD POSITION Legt fest, wo das OSD auf dem Bildschirm angezeigt wird. OSD-GRÖSSE Hiermit ändern Sie die Größe des OSD auf dem Bildschirm. INFORMATIONS OSD Hiermit können Sie auswählen, ob Informationen zum Monitor angezeigt werden sollen, wenn dieser eingeschaltet wird, Eingänge gewechselt werden oder das aktuelle Eingangssignal umgeschaltet wird.
-
Seite 95: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
> „WEEE-Zeichen (Europäische Richtlinie 2012/19/EU in der aktuellen Fassung)“ auf Seite 92 NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger... -
Seite 96: Entsorgung Alter Nec-Geräte
Um für unsere Produkte die beste Recycling-Lösung zu gewährleisten, bietet NEC DISPLAY SOLUTIONS eine große Anzahl an Recycling-Verfahren und informiert darüber, wie das jeweilige Produkt umweltbewusst entsorgt werden kann, sobald das Ende der Produktlebensdauer erreicht wird.
