Isotra Vivera Technisches Handbuch Seite 24

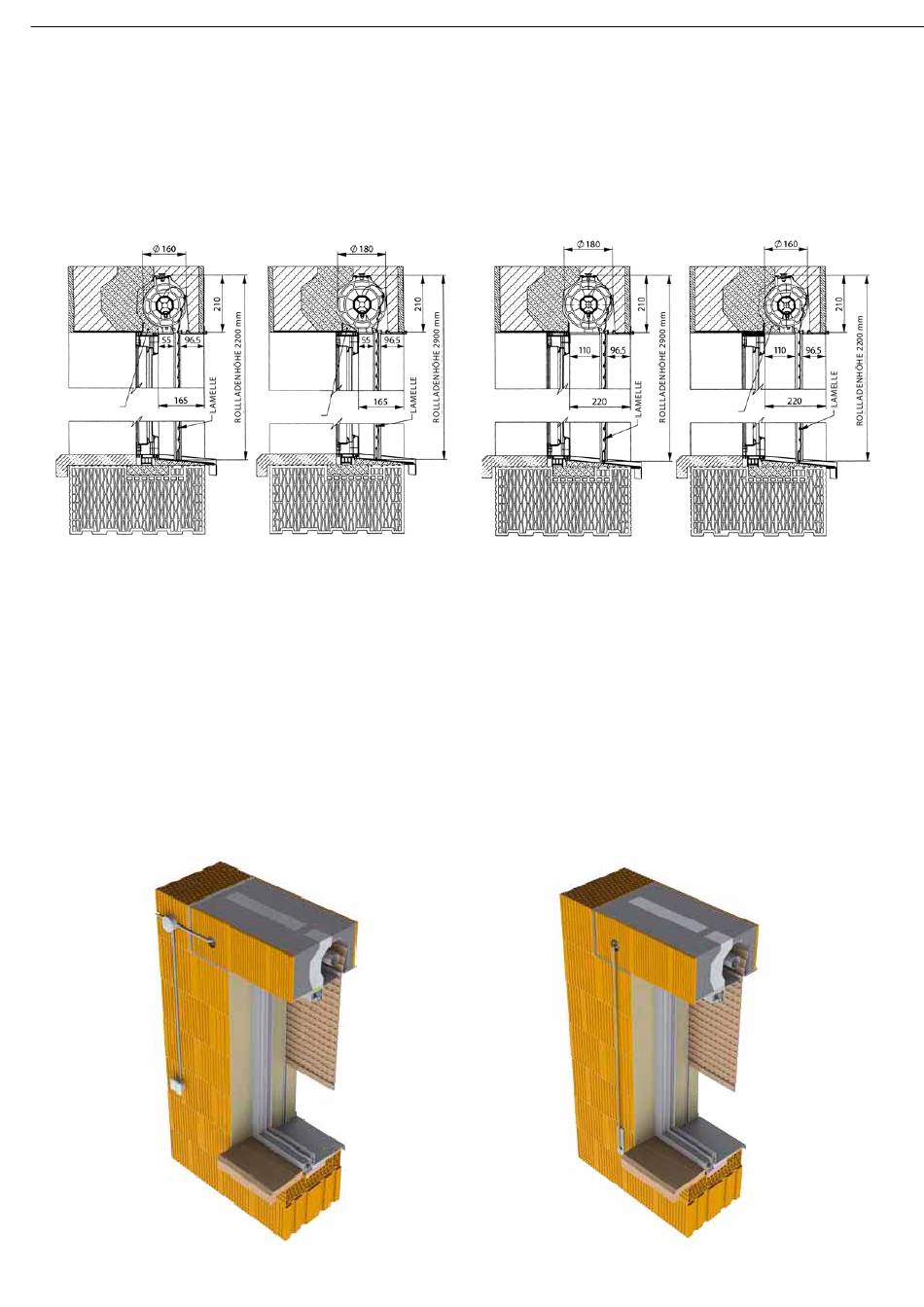

Bestückung des Fensterahmens für die Rollladenmontage
Der Abstand von der Außenziegelverblendung des Sturzes zum Außenteil des Fensterrahmens beträgt 220 mm.
Dieser Abstand ist für die Rollladen- sowie Jalousienmontage identisch. Der Abstand von 165 mm ist für die Verwendung der eingefügten
Isolation für die Rollladenmontage geeignet.
DAS ANSETZTEN DES FENSTERRAHMENS FÜR ROLLÄDEN 165 mm
VON DEM ÄUSSEREN VERKLEIDUNGSTEIL DES STURZES
*EINGEFÜGTE
ISOLATION
*DIE EINGESETZTE ISOLIERUNG LIEFERT DIE FÜR DIE MONTAGE
DES SONNENSCHUTZES ZUSTÄNDIGE FIRMA
Bedienung
Der tragende Rollladenturz HELUZ kann entweder mechanisch oder elektrisch bedient werden.
Sollte sich der Kunde für die HandBedienung mittels des Gurts entscheiden, muss auf der Bedienung sseite die Sturzlagerung von 200, je-
doch am besten 250 mm eingehalten werden. Der Gurt wird in die in der Wand am Fenster untergebrachte Box aufgewickelt (von der linken
oder der rechten Seite). Die Box muss in vertikaler Achse der Sturzöff nung angebracht werden. Bei der elektrischen Bedienung der Abschir-
mungssysteme wird neben dem Sturz der Abzweigkasten der Elektroinstallation eingesetzt, in den mindestens ein dreiadriges Kabel mit
einem Querschnitt von 1,5 mm2 für die Versorgung von 230 V zugeführt wird. Der Abzweigkasten wird durch das Kabelhülsenrohr mit einem
Durchmesser von mindestens 16 mm mit dem Innenteil des Sturzes und gegebenenfalls mit dem Schalter geschaltet. Der elektrische Antrieb
wird in der Rollladenwelle oder dem Jalousienträger untergebracht. Das gesamte Schaltsystem der Elektroinstallation ist mit der Montagefi
rma der Abschirmungstechnik vor der Putzausführung abzustimmen bzw. zu besprechen.
Bei der Verwendung der elektrischen Bedienung kann man den Sturz, unter der Voraussetzung der Einhaltung der Mindestlagerung des
Sturzes von 200 mm auf beiden Seiten, symmetrisch lagern.
Motorbetätigung
*MODIFIED
INSERTED
ISOLATION
DAS ANSETZTEN DES FENSTERRAHMENS FÜR ROLLÄDEN 220 mm
VON DEM ÄUSSEREN VERKLEIDUNGSTEIL DES STURZES
*DIE EINGESETZTE ISOLIERUNG LIEFERT DIE FÜR DIE MONTAGE
DES SONNENSCHUTZES ZUSTÄNDIGE FIRMA
Gurtbetätigung
24
*EINGEFÜGTE
ISOLATION
