Isotra VERTIKALE JALOUSIE Montageanleitung

AUFMASS - UND MONTAGEANLEITUNG
WOODLITE 50
VERTIKALE JALOUSIE
montáž do okenního otvoru (strop)
Montage in die
Fensternische (Decke)

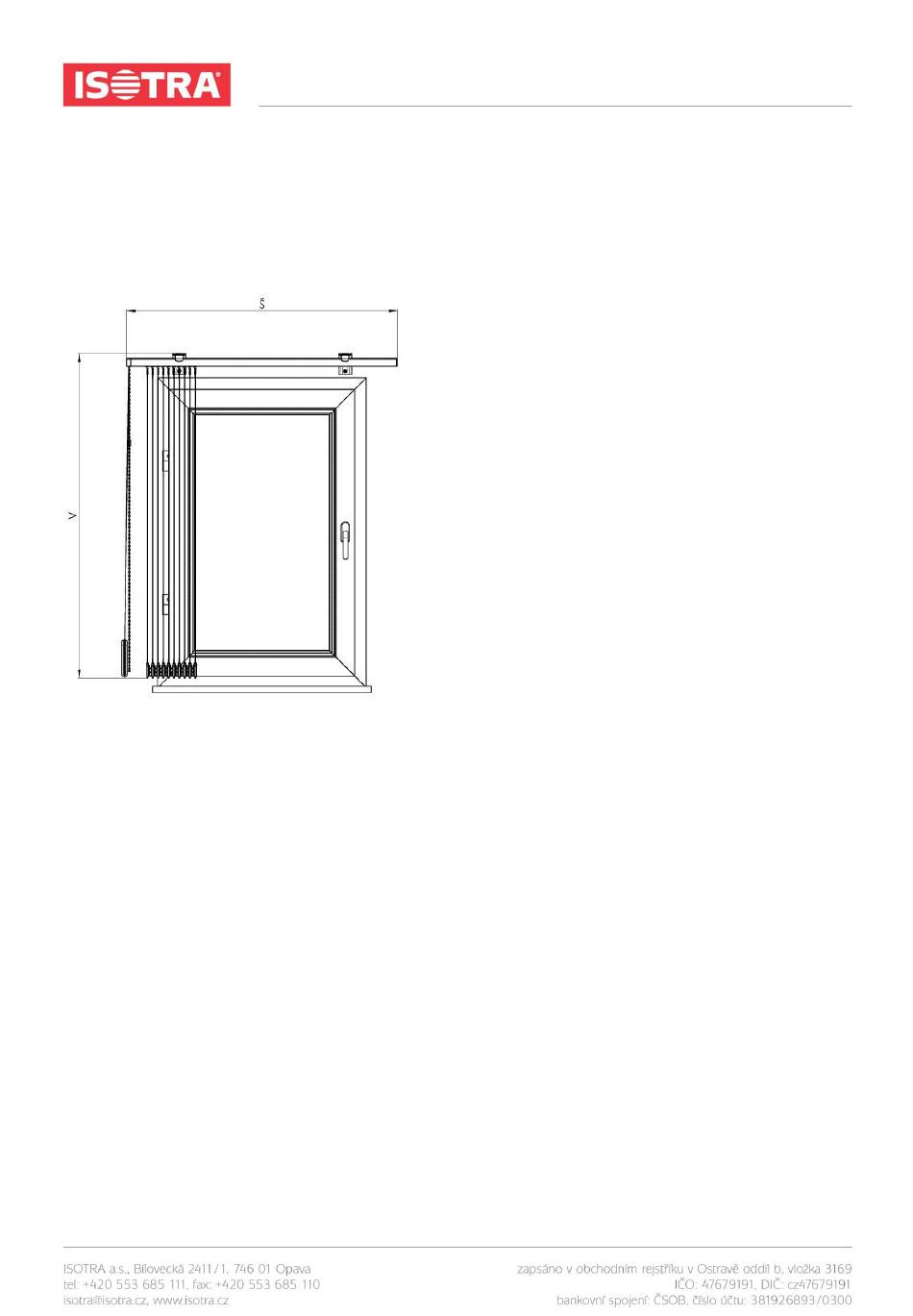

1. AUSMESSUNG
montáž před okenního otvoru (stěna)
Montage vor
der Fensternische (Wand)
1. Ausmessung
Die Jalousien Woodlite 50 können sowohl in die Nische,
als auch vor die Nische angebracht werden, mit der
Montage auf die Decke oder an die Wand.
Die Breite und Höhe der Jalousie wird folgendermaßen
gemessen:
b ... (Breite)
Vertikale Jalousie kann in die Nische oder vor die Nische (auf die Decke oder an die Wand) angebracht werden.
a) Befestigung in die Fensternische
Die Breite und Höhe der vertikalen Jalousie wird folgendermaßen gemessen:
es wird die tatsächliche Breite der Nische an drei
B ... (BREITE)
Punkten gemessen, als Bestellmass soll in das
a) Befestigung in die Fensternische Es wird die tatsächliche Breite der Nische gemessen, in das Bestellformular wird ein
Bestellformular der kleinste gemessene Wert abzüglich 5
um 5 mm kleinerer Wert angegebenen, als die tatsächliche Nischenbreite.
mm eingetragen werden.
b) Befestigung an die Nische In das Bestellformular wird in der Regel eine um 200 mm größere Breite eingetragen, als die
b) Befestigung an die Nische
tatsächliche Nischenbreite. Vertikale Jalousien werden bis zu der Breite von 6000 mm mit einer Genauigkeit auf Millimeter
hergestellt. in das Bestellformular wird in der Regel die Breite der
Nische eingetragen, die von der Jalousie abgeblendet
H ... (HÖHE)
werden soll.
Es wird die Gesamthöhe samt der Oberschiene gemessen.
Die Jalousien werden mit einer Breite von 600 mm bis 3
a) Höhe zur Fensterbank Von der tatsächlichen Gesamthöhe werden 10 bis 30 mm abgezogen, dieser Wert wird dann in
000 mm mit einer Genauigkeit auf Millimeter mit
das Bestellformular eingetragen.
Toleranz von ± 1 mm hergestellt.
b) Höhe zum Boden Von der tatsächlichen Gesamthöhe werden 30 bis 50 mm abgezogen, dieser Wert wird dann
ebenfalls in das Bestellformular eingetragen.
h ... (Höhe)
es wird die Gesamthöhe samt der Oberschiene und
Jalousiehalter gemessen.
Die Jalousien werden mit einer Höhe bis 3 000 mm
Gültigkeit der Anleitung: ab 1.9.2014
1
(max. Breite 3 000 mm) mit einer Genauigkeit auf
Millimeter mit Toleranz von ± 1 mm hergestellt.
